Levyhylly SKSU 110 FS
Type SKSU 110 FS
|Item no. 6063403
|EAN 4012196395231
Item no. / Type
Pituus
Pohjamitta
Levyn paksuus
Smallest selling unit: 3 m
3m
m
Description

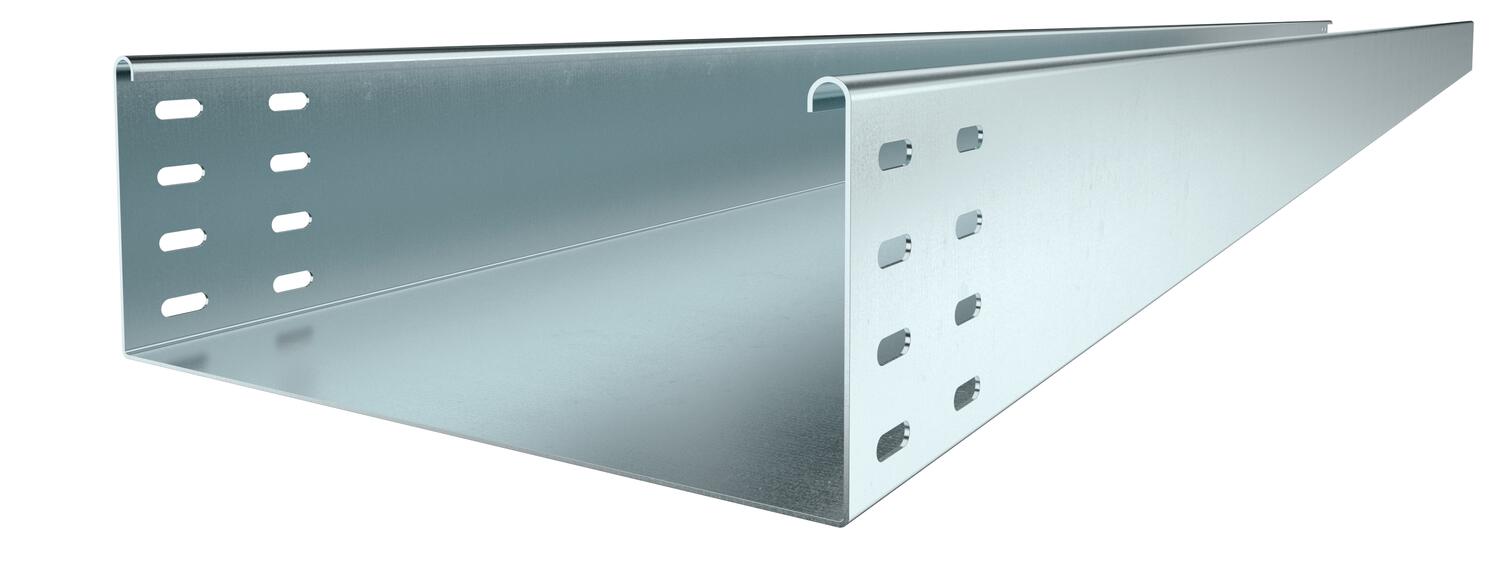

SKSU 110 = levyhyllyt, raskas malli, rei'ittämätön, sivumitalla 110 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Levyhyllyssä on molemmilla sivuilla rei'itys jatkokappaleita varten.
Jatkokappaleet on tilattava erikseen.
Technical data
Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 100 mm |
| Korkeus | 110 mm |
| Mitta B | 100 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | ei |
| Liittimen malli | ilman jatkokappaletta |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 108 cm² |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 1,5 mm |
| Asennusrei'itys pohjassa | ei |
| NATO - reikäkuva | ei |
| Hyötypoikkipinta | 10800 mm² |
| Kannella | ei |
| Mitat | 110 x 100 |
| ROHS-vaatimusten mukainen | kyllä |
| Koko | 110x100x3000 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | ruuvattu |
| Tuotesarja | SKS-sarja |
Kuormitukset
| Tukiväli 1,5 m | 3 kN/m |
|---|---|
| Tukiväli 2,0 m | 2,4 kN/m |
| Tukiväli 2,5 m | 1,76 kN/m |
| Tukiväli 3,0 m | 1,2 kN/m |
| Tukiväli 3,5 m | 0,84 kN/m |
| Tukiväli 4,0 m | 0,8 kN/m |

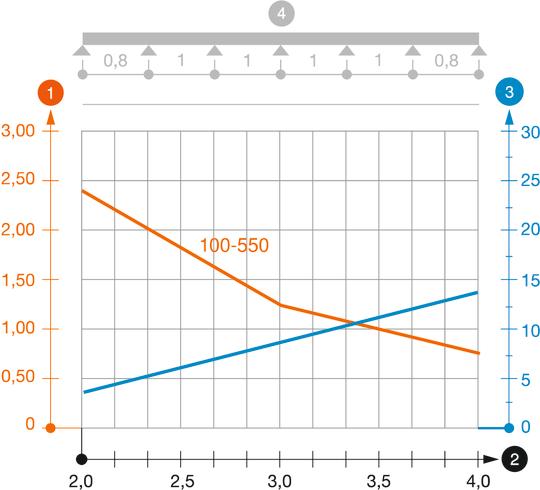

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 9,1124 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 9,1124 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Item no. 6036800
90° kulmakappale 110 FSType
RB 90 110 FS
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Ilmoitus (5)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Palonkestävyys
Levyn paksuus
Pinta
Materiaali
Item no.
SKSU 110 FS
3000
100
ei
1,5
nauhakuumasinkitty
teräs
6063403
SKSU 120 FS
3000
200
ei
1,5
nauhakuumasinkitty
teräs
6063438

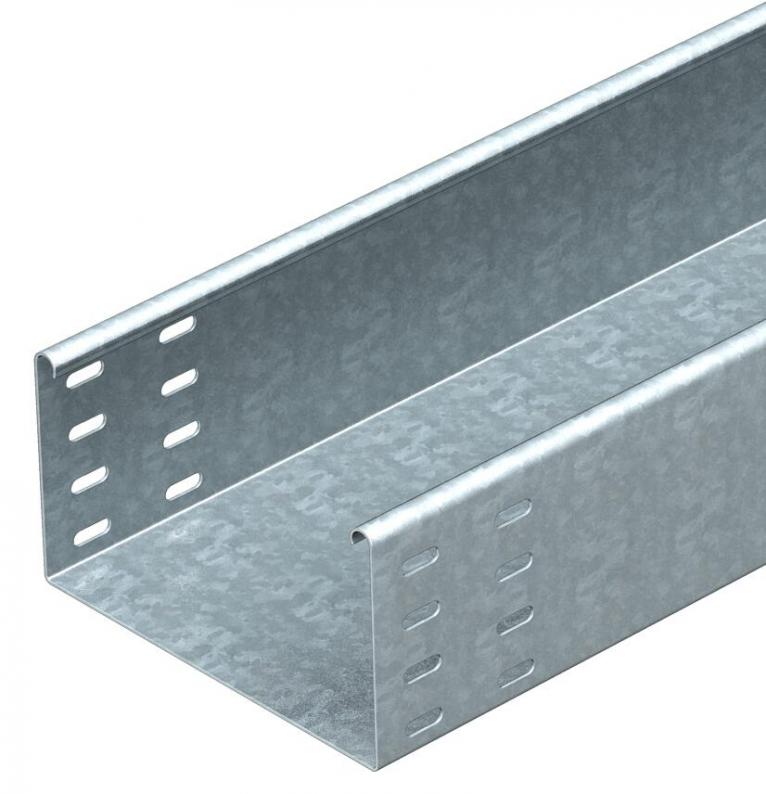

SKSU 130 FS
3000
300
ei
1,5
nauhakuumasinkitty
teräs
6063454
SKSU 140 FS
3000
400
ei
1,5
nauhakuumasinkitty
teräs
6063470
SKSU 150 FS
3000
500
ei
1,5
nauhakuumasinkitty
teräs
6063497
