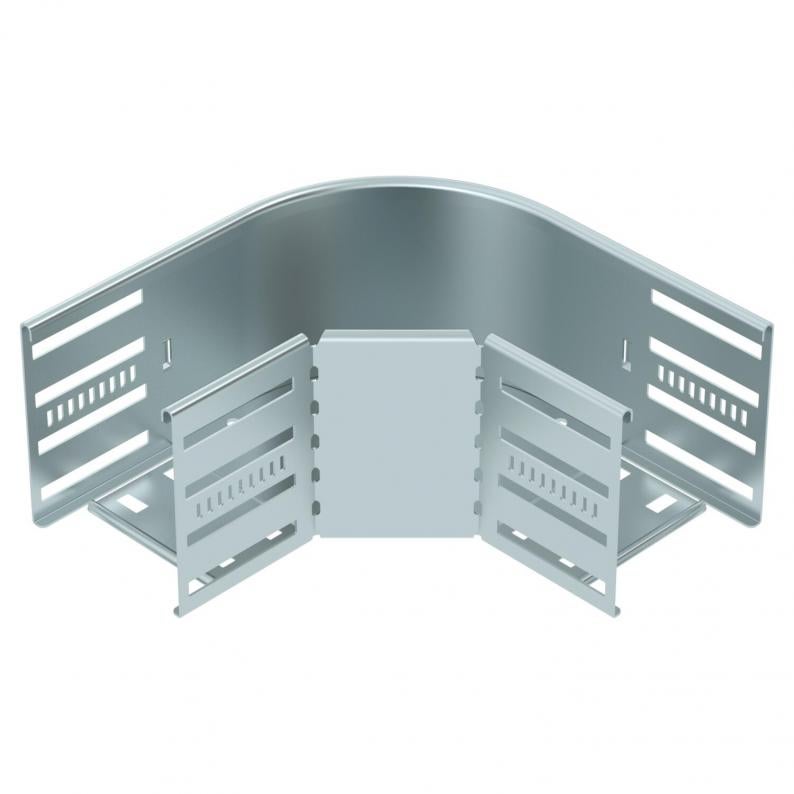

90° kulmakappale 110 FS
Type RB 90 110 FS
|Item no. 6036800
|EAN 4012197343569
Item no. / Type
Pohjamitta
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
90° kulmakappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 110 mm, pikalukituksella ja ruuvikiinnityksellä. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin. Kiinnitystarvikkeet on tilattava erikseen.
Technical data

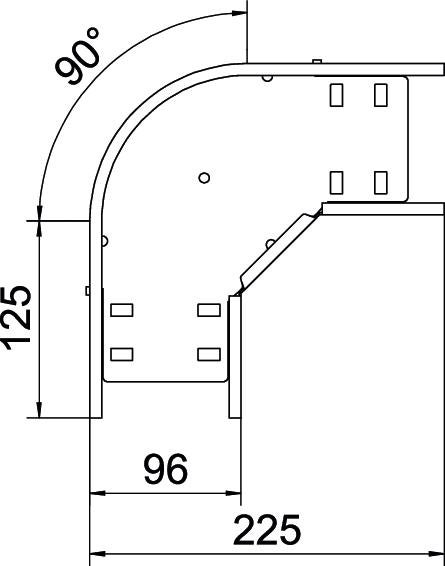

Mitat
| Pohjamitta | 100 mm |
|---|---|
| Korkeus | 110 mm |
| Mitta B | 100 mm |
| Mitta R | 50 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | kyllä |
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 0,8 mm |
| Asennusrei'itys pohjassa | kyllä |
| NATO - reikäkuva | ei |
| Pohjalevyn materiaalivahvuus | 0,8 mm |
| Taivutus (kulma) | 90° |
| Suunnanmuutos | vaakasuora |
| Kannella | ei |
| Rakennemuoto | Kulmakappale, jäykkä |
| ROHS-vaatimusten mukainen | kyllä |
| Materiaalivahvuus | 1,25 mm |
| Käyttöalueen lämpötila min. | -20 °C |
| Käyttöalueen lämpötila maks. | 120 °C |
| Koko | 110x100 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kaapelihyllyjen jatkokappaletyyppi | ruuvattu / kiinnitetty |
| Ruuvien suositeltu lukumäärä | 18 St. |
| Tuotesarja | MKSM-sarja, MKS-sarja, SKSM-sarja, SKS-sarja |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 2,7528 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 2,7528 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
Accessories
Järjestelmätarvikkeet
Asennustarvikkeet
Article
Type
Item no.
Amount
Item no. 6036900
Kansi kulmakappaleelle 90° FSType
RBD 90 100 FS
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (3)
Ilmoitus (4)
Ohjeet ja neuvot (3)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pohjamitta
Pinta
Materiaali
Väri
Item no.
RB 90 110 FS
100
nauhakuumasinkitty
teräs
sinkki
6036800
RB 90 115 FS
150
nauhakuumasinkitty
teräs
sinkki
6036802
RB 90 120 FS
200
nauhakuumasinkitty
teräs
sinkki
6036804
RB 90 130 FS
300
nauhakuumasinkitty
teräs
sinkki
6036806
RB 90 140 FS
400
nauhakuumasinkitty
teräs
sinkki
6036808
RB 90 150 FS
500
nauhakuumasinkitty
teräs
sinkki
6036810
RB 90 160 FS
600
nauhakuumasinkitty
teräs
sinkki
6036812
