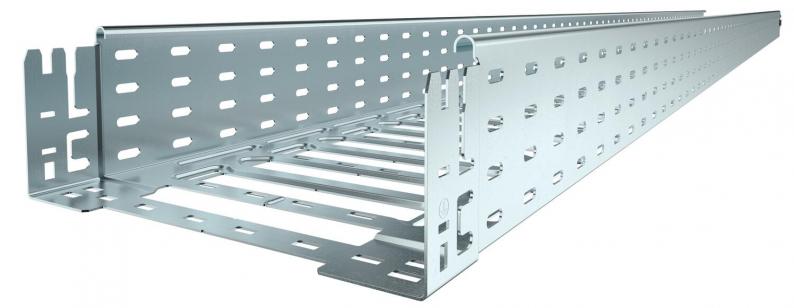

Levyhylly SKS-Magic®110 FS
Type SKSM 150 FS
|Item no. 6059624
|EAN 4012195829614
Item no. / Type
6059624 / SKSM 150 FS
Pituus
3050 mm
Pohjamitta
500 mm
Korkeus
110 mm
Palonkestävyys
ei
Levyn paksuus
1,5 mm
Pinta
nauhakuumasinkitty
Materiaali
teräs
Väri
sinkki
Smallest selling unit: 3 m
3m
m
Description
Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.
Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.
Technical data
Mitat
| Pituus | 3050 mm |
|---|---|
| Pohjamitta | 500 mm |
| Korkeus | 110 mm |
| Mitta y | 462 mm |
| Mitta L | 380 mm |
| Mitta B | 500 mm |
| Mitta x | 396 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | kyllä |
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 548 cm² |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 1,5 mm |
| Asennusrei'itys pohjassa | kyllä |
| NATO - reikäkuva | ei |
| Hyötypoikkipinta | 54800 mm² |
| Kannella | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Koko | 110x500x3050 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Sprinklerilaitteiston käyttö | kyllä |
| Sähkömagneettinen suojaus kannella | 50 dB |
| Sähkömagneettinen suojaus ilman kantta | 20 dB |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | SKSM-sarja |
Kuormitukset
| Tukiväli 1,5 m | 3 kN/m |
|---|---|
| Tukiväli 2,0 m | 2,34 kN/m |
| Tukiväli 2,5 m | 1,74 kN/m |
| Tukiväli 3,0 m | 1,2 kN/m |
| Tukiväli 3,5 m | 0,72 kN/m |
| Tukiväli 4,0 m | 0,3 kN/m |
| NEMA-kuormaluokka | 8C |

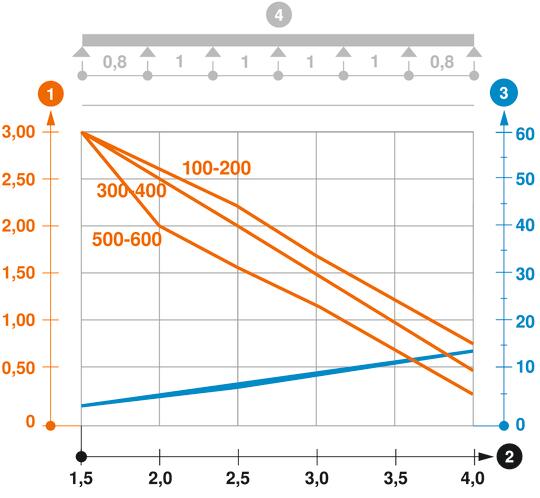

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 20,0068 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 20,0068 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
