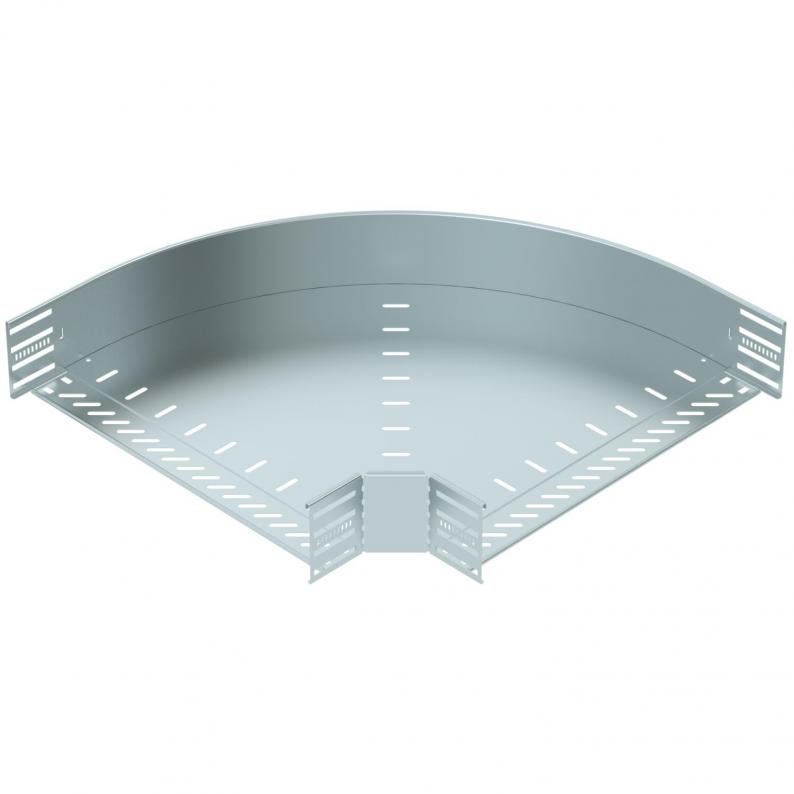

90° kulmakappale 110 FS
Type RB 90 150 FS
Item no. 6036810
EAN 4012197343712
Item no. / Type
Pohjamitta
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
90° kulmakappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 110 mm, pikalukituksella ja ruuvikiinnityksellä. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin. Kiinnitystarvikkeet on tilattava erikseen.
Technical data
Mitat
| Pohjamitta | 500 mm |
|---|---|
| Korkeus | 110 mm |
| Mitta B | 500 mm |
| Mitta R | 50 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | kyllä |
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 1 mm |
| Asennusrei'itys pohjassa | kyllä |
| NATO - reikäkuva | ei |
| Pohjalevyn materiaalivahvuus | 1 mm |
| Taivutus (kulma) | 90° |
| Suunnanmuutos | vaakasuora |
| Kannella | ei |
| Rakennemuoto | Kulmakappale, jäykkä |
| ROHS-vaatimusten mukainen | kyllä |
| Materiaalivahvuus | 1,25 mm |
| Käyttöalueen lämpötila min. | -20 °C |
| Käyttöalueen lämpötila maks. | 120 °C |
| Koko | 110x500 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kaapelihyllyjen jatkokappaletyyppi | ruuvattu / kiinnitetty |
| Ruuvien suositeltu lukumäärä | 24 St. |
| Tuotesarja | MKSM-sarja, MKS-sarja, SKSM-sarja, SKS-sarja |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 13,4501 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 13,4501 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
