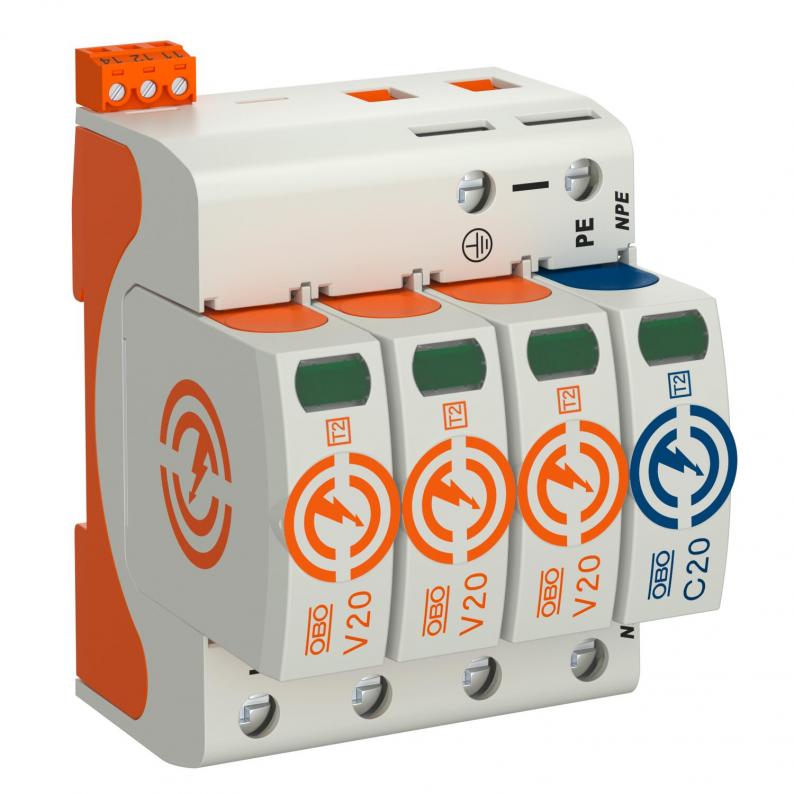

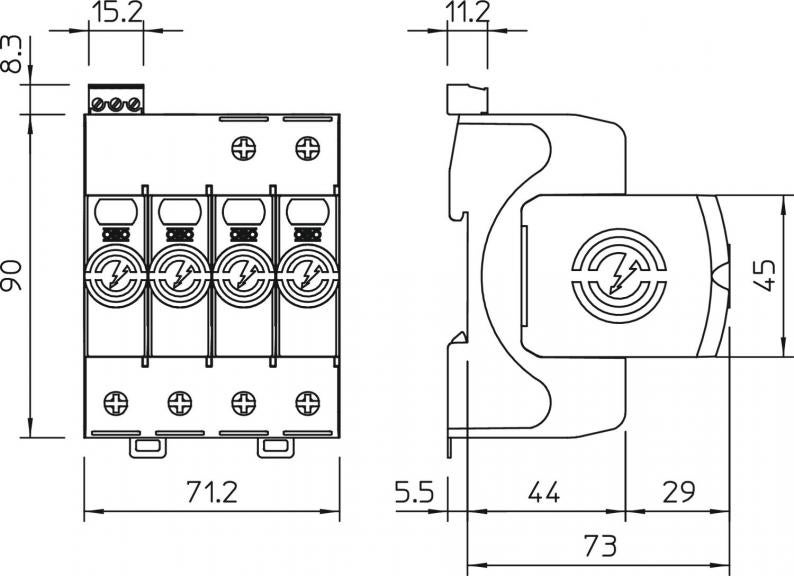

Ylijännitesuoja V20, 3-napainen + NPE ja FS 280 V

Type V20-3+NPE+FS-280

Item no. 5095333

EAN 4012196163427

Tietolehti (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type / E-No.

5095333 / V20-3+NPE+FS-280 / 3228555

Kotelointiluokka

IP20

Korkein jatkuva jännite AC

280 V

Napojen malli

3+N/PE

Smallest selling unit: 1 Kappale

Kappale

Description

Ylijännitesuoja tyyppi T2

• ylijännitesuojaukseen ja potentiaalintasaukseen IEC 60364-4-44 (VDE 0100-443) mukaisesti
• purkauskyky maks 40 kA (8/20) napaa kohden suuritehonkestoisilla varistoreilla
• moduulirakenteinen ylijännitesuoja pistoliitännällä ja erotuslaitteella sekä optisella toimintatilailmoituksella
• lukitustoiminta tärinäsuojalla ja jännitekoodauksella
• muovi UL 94 V-0 mukaan
• FS-malleissa on potentiaalivapaa etähälytyskosketin

Käyttö: Ylijännitesuojaus ryhmä- ja alakeskuksissa.

Technical data

Tekniset tiedot

Napojen lukumäärä	4
Verkon muoto	muu
Ulospuhaltava	ei
Merkinanto laitteessa	optinen
Kotelointiluokka	IP20
Korkein jatkuva jännite (L-N)	280 V
Korkein jatkuva jännite (N-PE)	255 V
Nimellispurkausvirta (8/20 µs) [L-N]	20 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	40 kA
Kotelon materiaali, ylijännitesuojausosat	PA UL 94 V-0
Enimmäispurkausvirta (8/20 μs) [L-N]	40 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	60 kA
Etähälytyskosketin	kyllä
Tarkastusluokka tyyppi 2	kyllä
Nimellisjännite AC (50 / 60 Hz)	230 V
Integroitu sulake	ei
Suojaustaso [L-N]	≤1,3
Korkein jatkuva jännite AC	280 V
Nimellispurkausvirta (8/20 µs)	20 kA
Napojen malli	3+N/PE
Asennustapa	Asennuskisko 35 mm
Maks. verkonpuoleinen ylijännitesuoja	160 A gL/gG
Jäännösjännite [L-N] @ 5 kA	1 kV
Kytkentäteho AC	230 V; 0,5 A
Kytkentäteho DC	230 V; 0,1 A / 75 V; 0,5 A
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
Jäännösjännite [L-N] @ 1 kA	0,8 kV
TOV-jännite [L-N] - sietotila - 5 s	335 V
TOV- jännite [L-N] – vikasietotila– 120 min	440 V
TOV-jännite [L-PE] – sietotila – 200 ms	1200 V
SPD UL 1449 mukaan	Tyyppi 4
Vähimmäisetäisyys	1,5 mm
Hyväksynnät	VDE, KEMA, UL, ÖVE
Oikosulkuvirran kestävä	kyllä
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
ROHS-vaatimusten mukainen	kyllä
Käyttölämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Kiristysmomentti:	4 Nm
SPD standardin IEC 61643-1 mukaan	Luokka II
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
Enimmäispurkausvirta (8/20 μs)	40 kA
Jälkivirran sammutuskyky (eff) [N-PE]	0,1 kA
Syttymisaika	<25 ns
Enimmäissulake	160 A
Käyttöalueen lämpötila min.	-40 °C
Käyttöalueen lämpötila maks.	80 °C
Koko	280V
Ilmankosteus maks.	95 %
Ilmankosteus min.	5 %

Liitäntämahdollisuudet

Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
FM-koskettimet	Vaihtokosketin
Liitännän poikkipinta FM-liittimet min.	0,5 mm²
Liitännän poikkipinta, FM-liittimet maks.	1,5 mm²
Liitännän poikkipinta FM-liittimet min.	21 AWG
Liitännän poikkipinta, FM-liittimet maks.	16 AWG
Purkauskyky (8/20 µs) [yhteensä]	60 kA
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	2 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Yhteinen suojaustaso [L-PE]	1,5 kV

Environmental Data

Pakkaus kokonaan kierrätetystä pakkauskartongista	joo
Pakkaus, ei sisällä muovia	joo

CO2-jalanjälki (GWP) kehdosta portille	1,8529 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	1,8529 kg CO₂e
CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
Declared Unit	Kappale
Declared Unit Quantity	1
