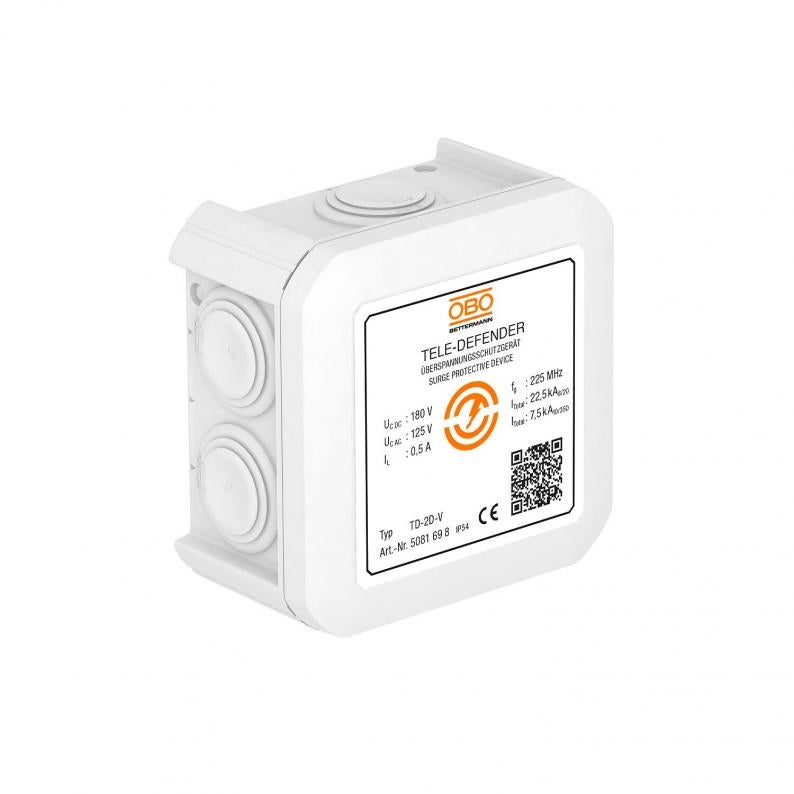

Yhdistelmäsuoja TD-2D-V VDSL-järjeselmille

Type TD-2D-V

Item no. 5081698

EAN 4012196427444

Tietolehti (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type / E-No.

5081698 / TD-2D-V / 3228500

Napojen lukumäärä

Liittimet

Liitin

Korkein jatkuva jännite AC

125 V

Korkein jatkuva jännite DC

180 V

Smallest selling unit: 1 Kappale

Kappale

Description

Tietoliikenteen ylijännitesuojat puhelinverkoille

• matala suojaustaso suurella virrankuormituksella
• "Push-In" liittimet nopeaan asennukseen
• kaistanleveys optimoitu luotettavaan siirtoon maks. 225 MHz
• Pinta-asennus

Sovellus: Sopiva kaikille DSL-järjestelmille, IP-kytkentä, ISDN: lle tai analogiselle
Televiestinnälle

Technical data

Tekniset tiedot

Napojen lukumäärä	2
Teleyhteys	ei
Merkinanto laitteessa	ilman
Liittimet	Liitin
Suojaustaso johdin - johdin	<350 V
Suojaustaso johdin - maa	<600 V
Kotelointiluokka	IP54
Tarkastusstandardi	IEC 61643-21
Sarjavastus johdinta kohden	2,2 Ω ± 5 %
Kapasitanssi (johdin-johdin)	<10 pF
Kapasitanssi (johdin-maa)	<20 pF
Mallin räjähdysturvallisuus testattu	ei
Eristysvastus	>10 MΩ
Suojan liitäntä	kyllä
Suojaus	suoraan
Syöksyvirran kestävyys johdin - johdin	C2: 15 kV / 7,5 kA (8/20µs)
Syöksyvirran kestävyys johdin - maa	C2: 15 kV / 7,5 kA (8/20µs)
Kokonaispurkauskyky (10/350)	D1: 7,5 kA
Kokonaispurkauskyky (8/20)	22,5 kA
Nimelliskuormitusvirta DC	0,5 A
Nimelliskuormitusvirta AC	0,35 A
Ylijännitesuojan valvonta	ei
Korkein jatkuva jännite AC	125 V
Korkein jatkuva jännite DC	180 V
Rajataajuus	225 MHz
SPD standardin IEC 61643-21 mukaan	Luokka I+II+III / D1+C2+C1
Kategorie	Tyyppi T1+T2+T3 / D1+C2+C1
ROHS-vaatimusten mukainen	kyllä
LPZ	0→3
Sykäysvirta	2,5 kA
Väliinkytkentävaimennus (insertion loss)	≤3 dB
Kaapelin poikkipinta-ala, jäykkä maks.	1,5 mm²
Kaapelin poikkipinta-ala, monilankainen min.	0,14 mm²
Kaapelin poikkipinta-ala, monilankainen maks.	1 mm²
Käyttöalueen lämpötila min.	-40 °C
Käyttöalueen lämpötila maks.	80 °C
Koko	180V
Materiaali	muovi
Väri	valkoinen

Liitäntämahdollisuudet

Kaapelin poikkipinta-ala, jäykkä min.	0,08 mm²
Kaapelin poikkipinta-ala, joustava min.	0,14 mm²
Kaapelin poikkipinta-ala, joustava maks.	1 mm²

Environmental Data

Pakkaus kokonaan kierrätetystä pakkauskartongista	joo
Pakkaus, ei sisällä muovia	joo

CO2-jalanjälki (GWP) kehdosta portille	0,3886 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	0,3886 kg CO₂e
CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
Declared Unit	Kappale
Declared Unit Quantity	1
