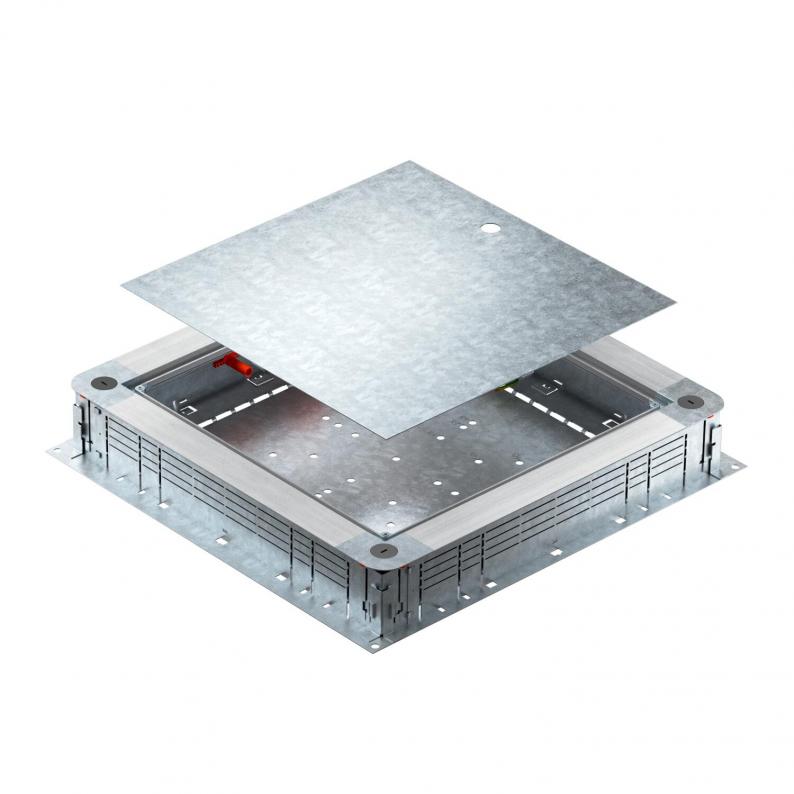

Valurasia UZD350-4 SO
Type UZD350-4 SO
Item no. 7410011
EAN 4012197408763
Item no. / Type / E-No.
Valun syvyys min.
Valun syvyys maks.
Nimelliskoko
Kanavan sivumitta min.
Kanavan sivumitta maks.
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Valurasia lattiakanaville, sivuseinät terästä. Valurasioiden aukkokansi lattiarasioiden asennukseen (tilattava erikseen). Voidaan säätää portaattomasti 115-160 mm syvyisen valun ylläpinnan korkeudelle. Pintavalu voidaan valaa tiiviisti reunaan asti. Valunjälkeinen äänieristysmahdollisuus, lisäosia käyttämällä voidaan käyttää myös raskaille kuormille soveltuvissa järjestelmissä. Kaapelien ja johtojen sisäänvienti 2-osaisessa valuun asennettavassa kanavassa.
Technical data

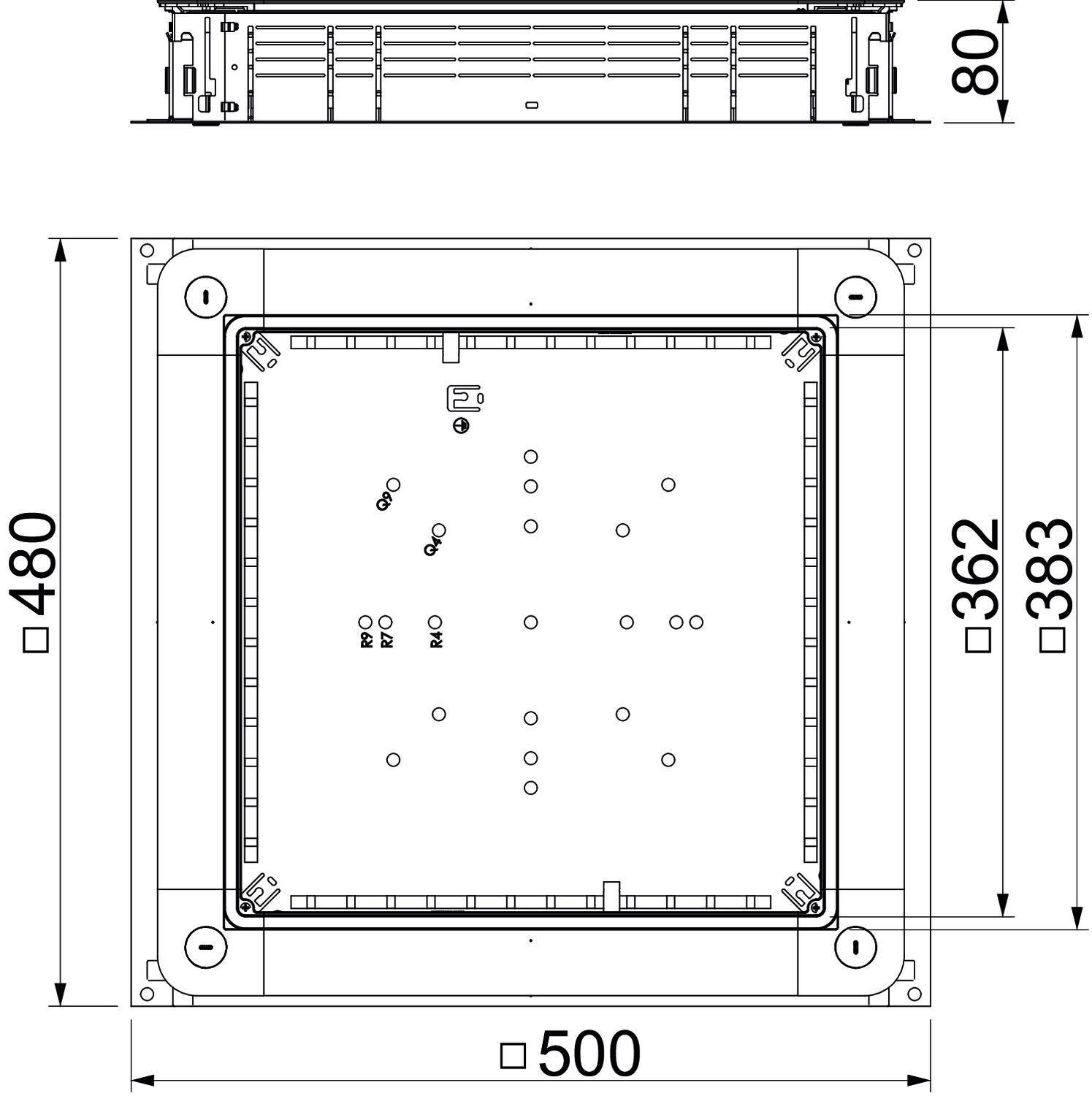

Mitat
| Pituus | 480 mm |
|---|---|
| Pohjamitta | 500 mm |
| Korkeus | 80 mm |
| Mitta A | 480 mm |
| Mitta B | 500 mm |
| Mitta b | 383 mm |
| Mitta a | 362 mm |
Tekniset tiedot
| Valun syvyys min. | 115 mm |
|---|---|
| Valun syvyys maks. | 160 mm |
| Kansimalli | yleinen |
| Säätöalue min. | 115 mm |
| Säätöalue maks. | 160 mm |
| Valun vähimmäissyvyys | 115 |
| Soveltuu lattiakanavaan | kyllä |
| Soveltuu umpinaiseen lattiakanavaan | ei |
| Kanavan leveys min. | 190 mm |
| Kanavan pohjamitta maks. | 350 mm |
| Asennusaukko lattiarasialle | ei |
| Asennettavien kojeiden lukumäärä | 1 |
| Mahdollisuus asentaa tiiviste | kyllä |
| Irrotettavissa | kyllä |
| Pohjalevy | kyllä |
| Soveltuu lattiakanaviin | kyllä |
| Asennusaukko asennusyksikölle | nelikulmainen |
| asennusputkille | ei |
| Nimelliskoko | 350 mm |
| Kotelointiluokka (IP) käytetyssä tilassa | IP20 |
| Kanavan sivumitta min. | 28 mm |
| Kanavan sivumitta maks. | 58 mm |
| Koko | 500x480x80 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Tuotesarja | Valurasia UZD |
Downloads
0 selected
Tietolehti (1)
Ilmoitus (1)
Sertifikaatit (1)
Ohjeet ja neuvot (2)
Tuotekuvat (2)
Variants
Type
Valun syvyys min.
Valun syvyys maks.
Kansimalli
Asennusaukko asennusyksikölle
Nimelliskoko
Kanavan sivumitta min.
Kanavan sivumitta maks.
Item no.
UZD350-4
80
160
yleinen
nelikulmainen
350
28
58
7410023
UZD350-4 SO
115
160
yleinen
nelikulmainen
350
28
58
7410011
