Valurasia UZD350-4
Type UZD350-4
|Item no. 7410023
|EAN 4012197375355
Item no. / Type / E-No.
Valun syvyys min.
Valun syvyys maks.
Nimelliskoko
Kanavan sivumitta min.
Kanavan sivumitta maks.
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

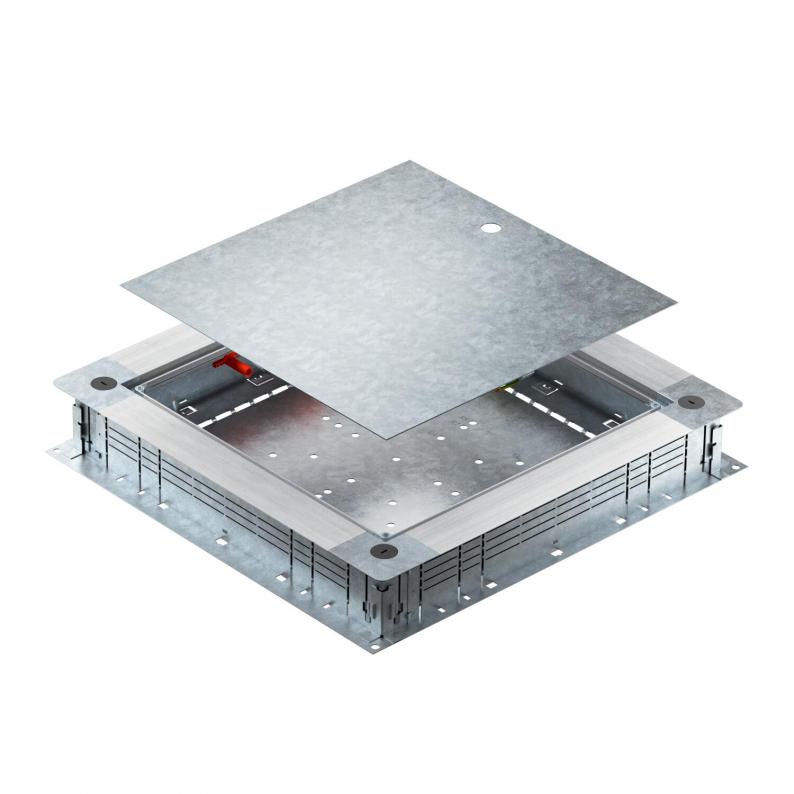

Valurasia lattiakanaville, sivuseinät terästä. Valurasioiden aukkokansi lattiarasioiden asennukseen (tilattava erikseen). Voidaan säätää portaattomasti 80 - 160 mm syvyisen valun ylläpinnan korkeudelle. Pintavalu voidaan valaa tiiviisti reunaan asti. Valunjälkeinen äänieristysmahdollisuus, lisäosia käyttämällä voidaan käyttää myös raskaille kuormille soveltuvissa järjestelmissä. Kaapelien ja johtojen sisäänvienti 2-osaisessa valuun asennettavassa kanavassa.
Technical data

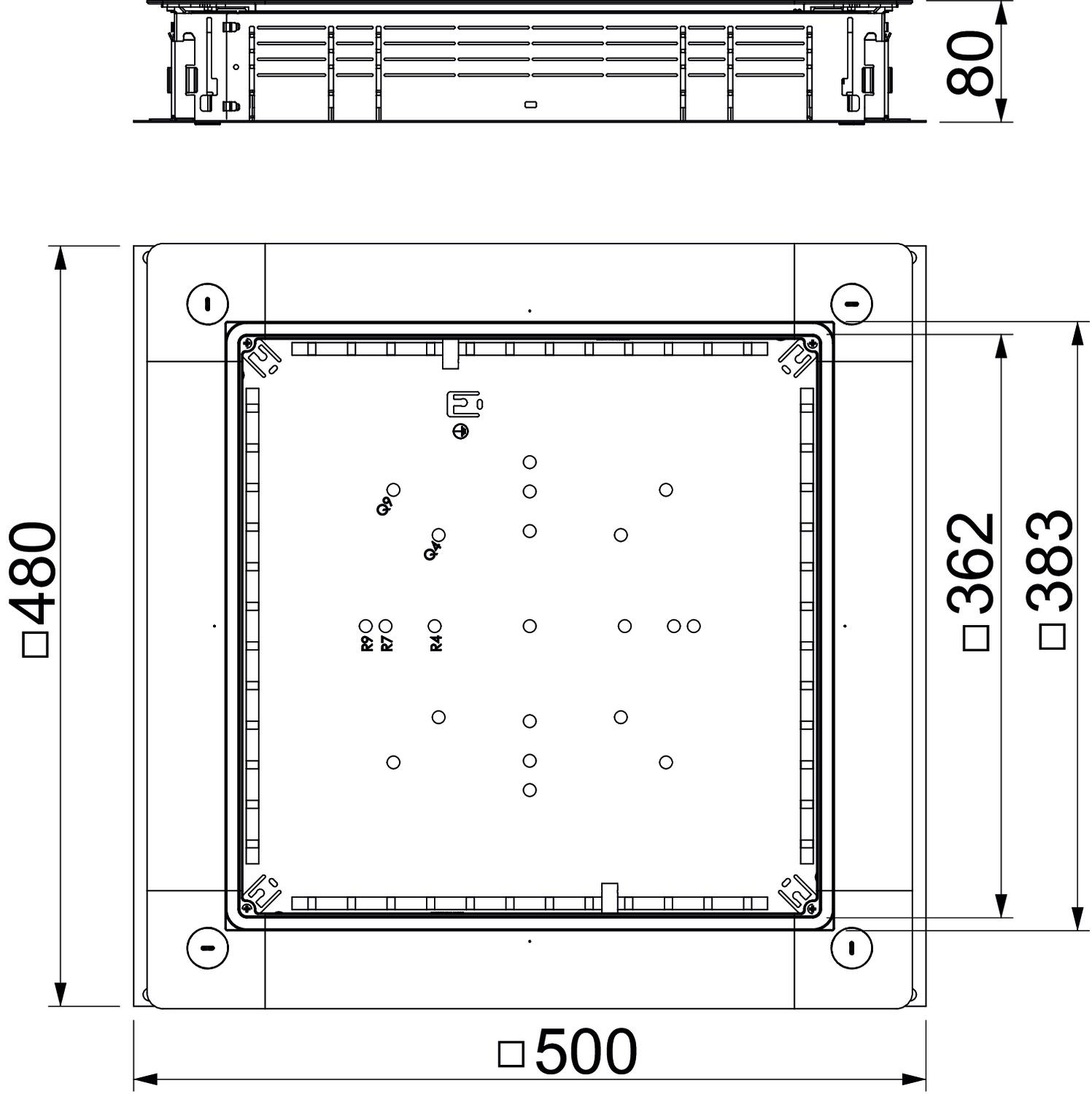

Mitat
| Pituus | 480 mm |
|---|---|
| Pohjamitta | 500 mm |
| Korkeus | 80 mm |
| Mitta A | 480 mm |
| Mitta B | 500 mm |
| Mitta b | 383 mm |
| Mitta a | 362 mm |
Tekniset tiedot
| Valun syvyys min. | 80 mm |
|---|---|
| Valun syvyys maks. | 160 mm |
| Kansimalli | yleinen |
| Säätöalue min. | 80 mm |
| Säätöalue maks. | 160 mm |
| Valun vähimmäissyvyys | 80 |
| Soveltuu lattiakanavaan | kyllä |
| Soveltuu umpinaiseen lattiakanavaan | ei |
| Kanavan leveys min. | 190 mm |
| Kanavan pohjamitta maks. | 350 mm |
| Asennusaukko lattiarasialle | ei |
| Asennettavien kojeiden lukumäärä | 1 |
| Mahdollisuus asentaa tiiviste | kyllä |
| Irrotettavissa | kyllä |
| Pohjalevy | kyllä |
| Soveltuu lattiakanaviin | kyllä |
| Asennusaukko asennusyksikölle | nelikulmainen |
| asennusputkille | ei |
| Nimelliskoko | 350 mm |
| Kotelointiluokka (IP) käytetyssä tilassa | IP20 |
| ROHS-vaatimusten mukainen | vapautettu |
| Kanavan sivumitta min. | 28 mm |
| Kanavan sivumitta maks. | 58 mm |
| Koko | 500x480x80 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Tuotesarja | Valurasia UZD |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 29,5817 kg CO2e / 1 Kappale |
|---|
Accessories
Asennustarvikkeet
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
ASH 350-4 240
7410138
Smallest selling unit: 1 Pakkausyksikkö
1Pakkausyksikkö
Pakkausyksikkö
ASH 350-4 320
7410140
Smallest selling unit: 1 Pakkausyksikkö
1Pakkausyksikkö
Pakkausyksikkö
UZD GS 250/350
7410017
Smallest selling unit: 1 Pakkausyksikkö
1Pakkausyksikkö
Pakkausyksikkö
Item no. 7410138
Korkeudensäätösarja ASH 350-4 240Type
ASH 350-4 240
Smallest selling unit: 1 Pakkausyksikkö
1Pakkausyksikkö
Pakkausyksikkö
Item no. 7410140
Korkeudensäätösarja ASH 350-4 320Type
ASH 350-4 320
Smallest selling unit: 1 Pakkausyksikkö
1Pakkausyksikkö
Pakkausyksikkö
Item no. 7410017
Kierretanko UZD 250/350:lleType
UZD GS 250/350
Smallest selling unit: 1 Pakkausyksikkö
1Pakkausyksikkö
Pakkausyksikkö
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (4)
Ilmoitus (2)
Sertifikaatit (1)
Ohjeet ja neuvot (3)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Valun syvyys min.
Valun syvyys maks.
Kansimalli
Asennusaukko asennusyksikölle
Nimelliskoko
Kanavan sivumitta min.
Kanavan sivumitta maks.
Item no.
UZD350-4
80
160
yleinen
nelikulmainen
350
28
58
7410023
UZD350-4 SO
115
160
yleinen
nelikulmainen
350
28
58
7410011
