Valurasia UZD250-4 R

Type UZD250-4 R

Item no. 7410026

EAN 4012197375416

Tietolehti (PDF)

Vaatimustenmukaisuusvakuutus (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type / E-No.

7410026 / UZD250-4 R / 1416007

Valun syvyys min.

80 mm

Valun syvyys maks.

160 mm

Kansimalli

yleinen

Asennusaukko asennusyksikölle

nelikulmainen

Nimelliskoko

250 mm

Smallest selling unit: 1 Kappale

Kappale

Description

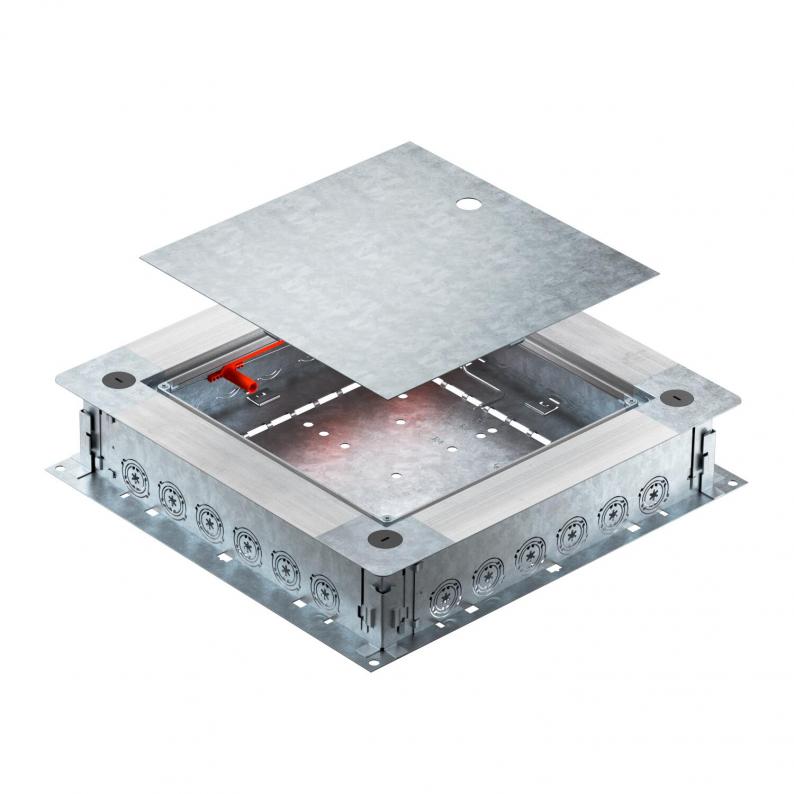

Valurasia UZD250-4 R, sivuseinät teräslevyä. Valurasioiden aukkokansi lattiarasioiden asennukseen (tilattava erikseen). Voidaan säätää portaattomasti 80-160 mm syvyisen valun ylläpinnan korkeudelle. Pintavalu voidaan valaa tiiviisti reunaan asti. Valunjälkeinen äänieristysmahdollisuus, lisäosia käyttämällä voidaan käyttää myös raskaille kuormille soveltuvissa järjestelmissä. Kaapelien ja johtojen sisäänvienti asennusputkissa. Putkien sisäänvientiaihiot sivua kohden 6 asennusputkelle, joiden halkaisivat ovat M20, M25 ja M32.

Technical data

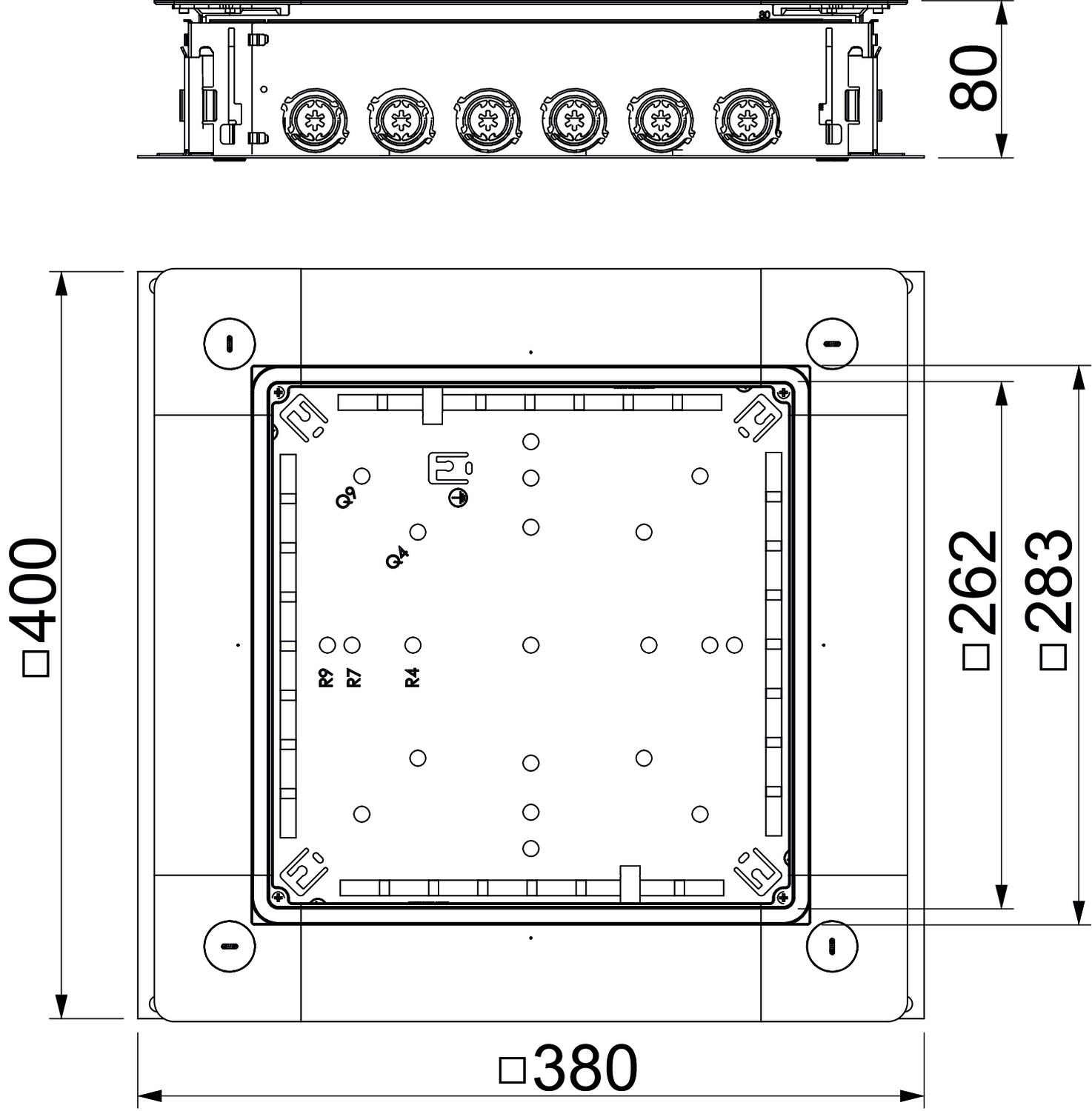

Mitat

Pituus	380 mm
Pohjamitta	400 mm
Korkeus	80 mm
Mitta A	380 mm
Mitta B	400 mm
Mitta b	283 mm
Mitta a	262 mm

Tekniset tiedot

Valun syvyys min.	80 mm
Valun syvyys maks.	160 mm
Kansimalli	yleinen
Säätöalue min.	80 mm
Säätöalue maks.	160 mm
Valun vähimmäissyvyys	80
Soveltuu lattiakanavaan	ei
Soveltuu umpinaiseen lattiakanavaan	ei
Asennusaukko lattiarasialle	ei
Asennettavien kojeiden lukumäärä	1
Mahdollisuus asentaa tiiviste	kyllä
Irrotettavissa	kyllä
Pohjalevy	kyllä
Soveltuu lattiakanaviin	ei
Asennusaukko asennusyksikölle	nelikulmainen
asennusputkille	kyllä
Nimelliskoko	250 mm
Kotelointiluokka (IP) käytetyssä tilassa	IP20
ROHS-vaatimusten mukainen	vapautettu
Koko	400x380x80
Pinta	nauhakuumasinkitty
Materiaali	teräs
Tuotesarja	Valurasia UZD

Environmental Data

Pakkaus kokonaan kierrätetystä pakkauskartongista	joo

CO2-jalanjälki (GWP) kehdosta portille	22,1564 kg CO2e / 1 Kappale

Accessories

Asennustarvikkeet

Järjestelmätarvikkeet

Item no. 7410017

Kierretanko UZD 250/350:lle

Type

UZD GS 250/350

Smallest selling unit: 1 Pakkausyksikkö

Pakkausyksikkö
