Valurasia UGD350-3 GES9/55:lle

Valurasia UGD350-3 GES9/55:lle

Type UGD55 350-3 9R
|
Item no. 7410062
|
EAN 4012195678762
Show all variants
Item no. / Type / E-No.
7410062 / UGD55 350-3 9R / 1418022
Valun syvyys min.
55 mm
Valun syvyys maks.
80 mm
Kansimalli
nelikulmainen
Asennusaukko asennusyksikölle
nelikulmainen
Kojerasioiden nimelliskoko
9
Nimelliskoko
350 mm

Smallest selling unit: 1 Kappale

Kappale

Description

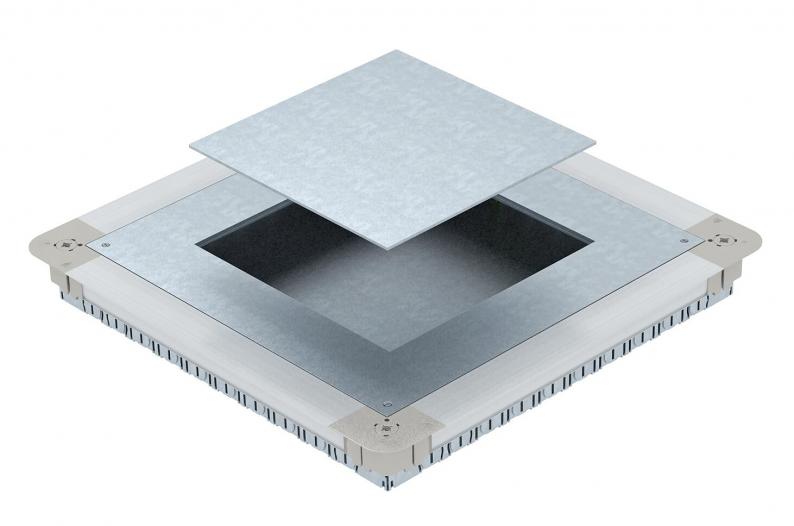

Valurasia aukkokannella ja umpikannella, sivuseinät terästä. Nelikulmaisen lattiarasian GES9 55 asennukseen valun syvyydestä 55 mm alkaen. Voidaan säätää portaattomasti valmiin pintavalun yläpinnan korkeudelle ja pintavalu voidaan valaa tiivisti reunaan asti. Sivuilla aukot asennusputkille 7 x M20, 3 x M25, 4 x M32. Käytettävä putkikoko valun syvyydellä 55 mm: M20.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Kaasu-/akkukäyttöinen asennuslaite
  • CO₂-jalanjälki (PCF)
  • Pakkaus, ei sisällä muovia
  • Pakkaus kokonaan kierrätetystä pakkauskartongista

Technical data

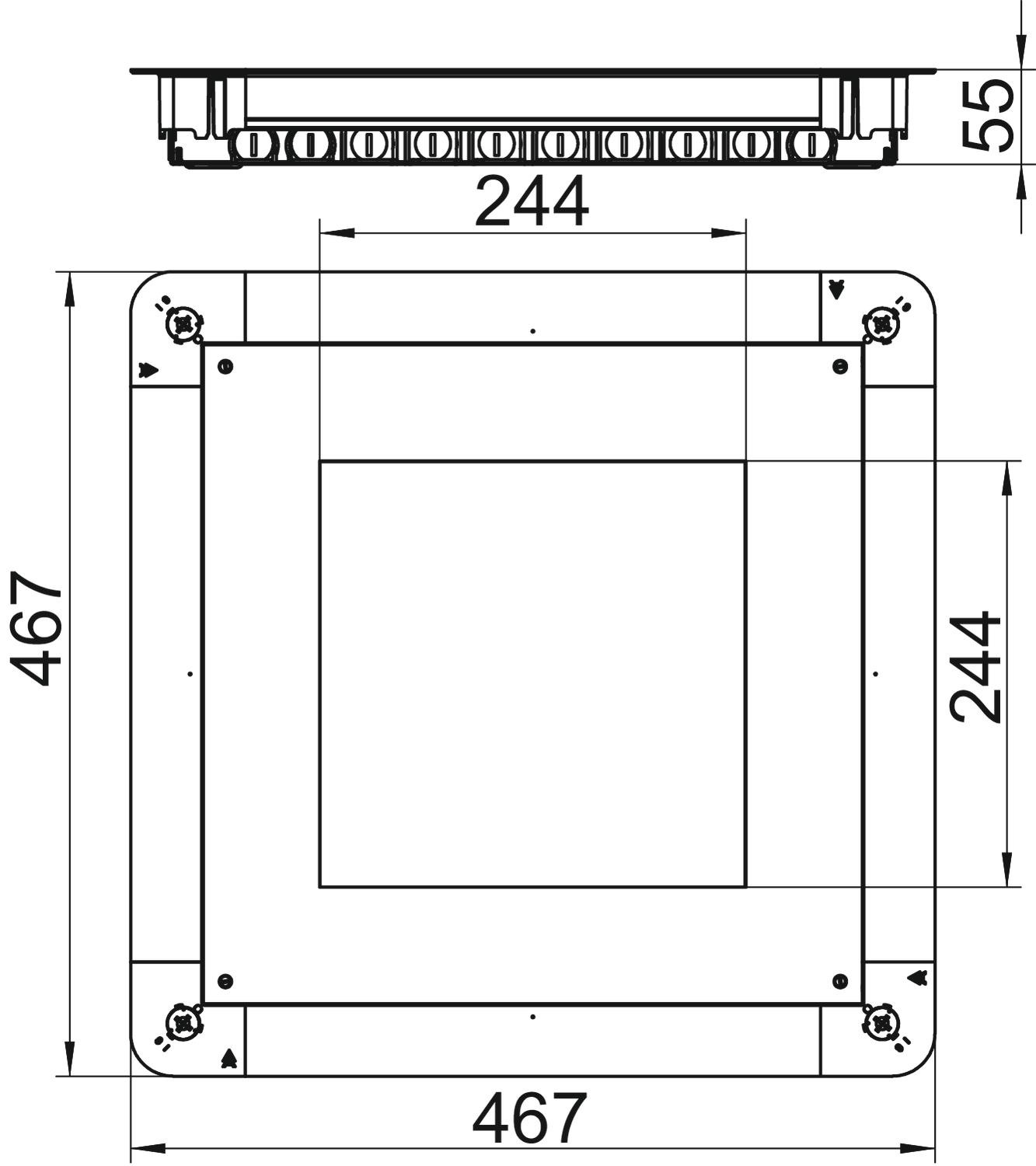

Mitat

Pituus467 mm
Pohjamitta467 mm
Korkeus55 mm
Mitta A467 mm
Mitta B467 mm
Mitta b244 mm
Mitta a244 mm
Mitta h55 mm

Tekniset tiedot

Valun syvyys min.55 mm
Valun syvyys maks.80 mm
Kansimallinelikulmainen
Säätöalue min.55 mm
Säätöalue maks.80 mm
Soveltuu lattiakanavaanei
Soveltuu umpinaiseen lattiakanavaanei
Kanavan leveys min.190 mm
Kanavan pohjamitta maks.350 mm
Asennusaukko lattiarasialleei
Mahdollisuus asentaa tiivisteei
Irrotettavissaei
Pohjalevykyllä
Soveltuu lattiakanaviinei
Lattian hoitokuiva
Upotettavissa lattiatasoonkyllä
Asennusaukko asennusyksiköllenelikulmainen
Irrottamismahdollisuusasennuskalusteiden asennukseen
asennusputkillekyllä
Kojerasioiden nimelliskoko9
Nimelliskoko350 mm
ROHS-vaatimusten mukainenvapautettu
Koko467x467x55
Pintanauhakuumasinkitty
Materiaaliteräs
TuotesarjaLattiakanavat EÜK

Environmental Data

Pakkaus kokonaan kierrätetystä pakkauskartongistajoo
Pakkaus, ei sisällä muoviajoo
CO2-jalanjälki (GWP) kehdosta portille38,524 kg CO2e / 1 Kappale

Accessories

Järjestelmätarvikkeet
Type
GES9 55U V 7011

Smallest selling unit: 1 Kappale

Kappale

Type
GES9 55U V 9011

Smallest selling unit: 1 Kappale

Kappale

Type
GESR9 55U V 9011

Smallest selling unit: 1 Kappale

Kappale

Downloads

0 selected

Tietolehti (1)
Luettelot ja esitteet (4)
Ilmoitus (2)
Ohjeet ja neuvot (2)
Tuotekuvat (2)
3D-tietojen lataus (1)

Variants

UGD55 350-3 9R
Item no.
7410062
Valun syvyys min.
55
Valun syvyys maks.
80
Kansimalli
nelikulmainen
Asennusaukko asennusyksikölle
nelikulmainen
Kojerasioiden nimelliskoko
9
Nimelliskoko
350
