Valurasia UGD250-3 GES9/55:lle
Type UGD55 250-3 9R
|Item no. 7410060
|EAN 4012195678724
Item no. / Type
7410060 / UGD55 250-3 9R
Valun syvyys min.
55 mm
Valun syvyys maks.
80 mm
Kansimalli
nelikulmainen
Asennusaukko asennusyksikölle
nelikulmainen
Kojerasioiden nimelliskoko
9
Nimelliskoko
250 mm
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

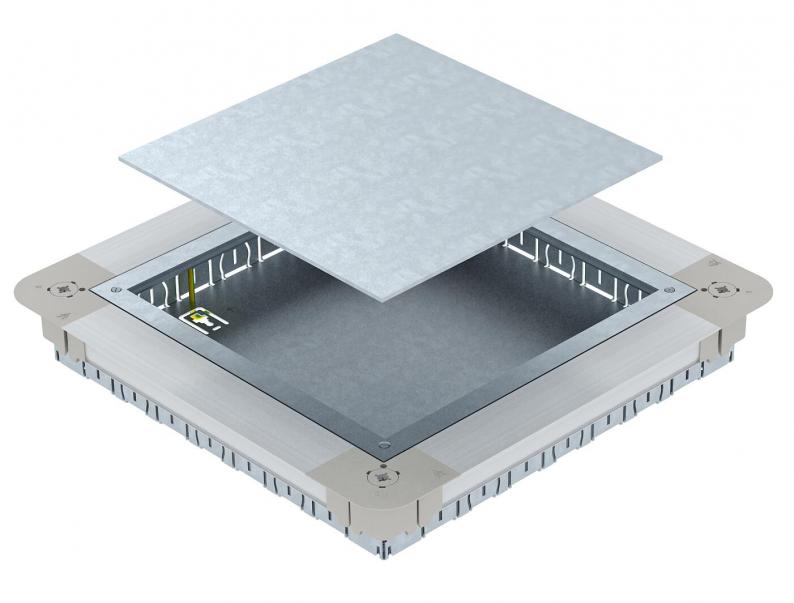

Valurasia aukkokannella ja umpikannella, sivuseinät terästä. Nelikulmaisen lattiarasian GES9 55 asennukseen valun syvyydestä 55 mm alkaen. Voidaan säätää portaattomasti valmiin pintavalun yläpinnan korkeudelle ja pintavalu voidaan valaa tiivisti reunaan asti. Sivuilla aukot asennusputkille 7 x M20, 3 x M25, 4 x M32. Käytettävä putkikoko valun syvyydellä 55 mm: M20.
Technical data

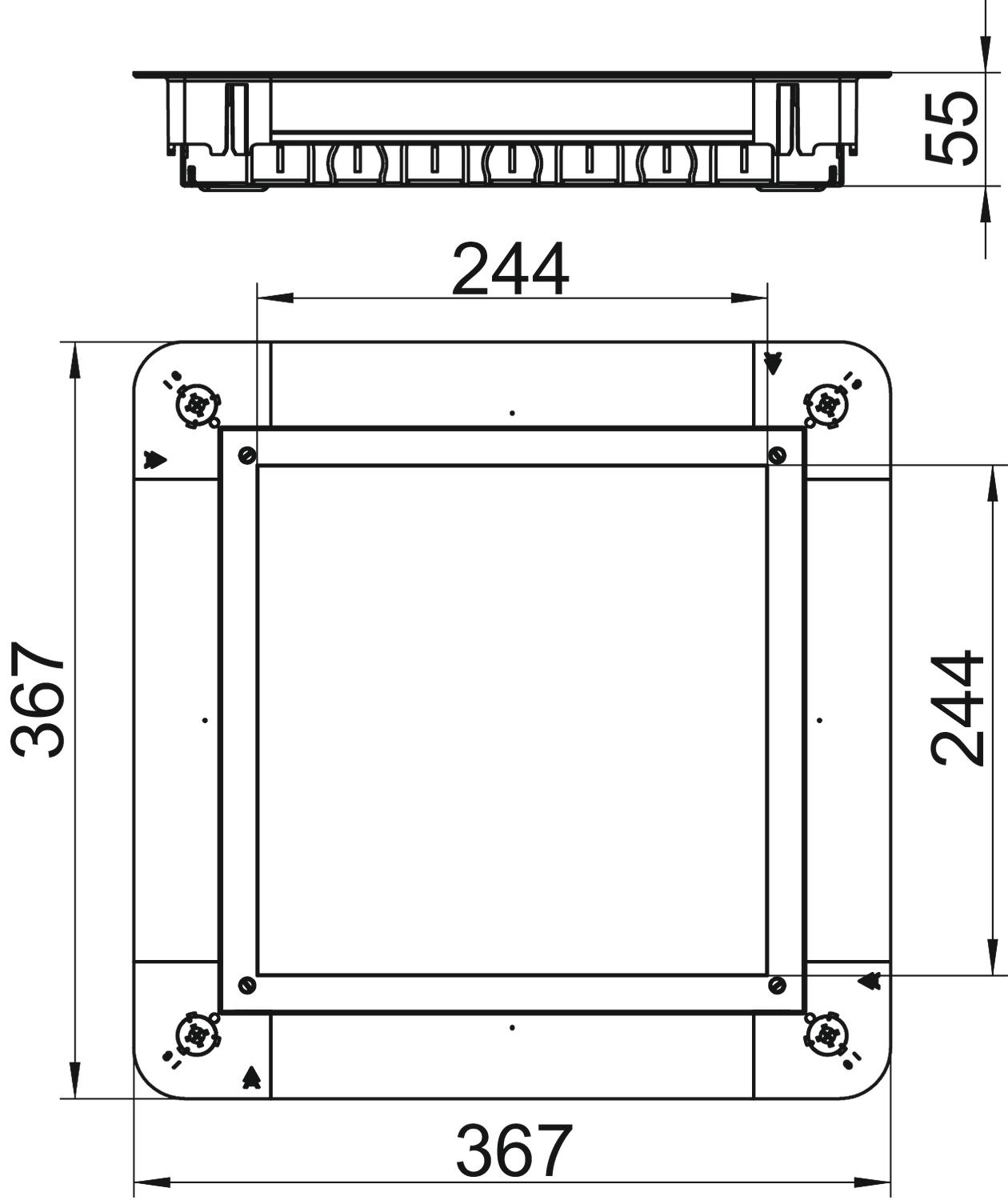

Mitat
| Pituus | 367 mm |
|---|---|
| Pohjamitta | 367 mm |
| Korkeus | 55 mm |
| Mitta A | 367 mm |
| Mitta B | 367 mm |
| Mitta b | 244 mm |
| Mitta a | 244 mm |
| Mitta h | 55 mm |
Tekniset tiedot
| Valun syvyys min. | 55 mm |
|---|---|
| Valun syvyys maks. | 80 mm |
| Kansimalli | nelikulmainen |
| Säätöalue min. | 55 mm |
| Säätöalue maks. | 80 mm |
| Soveltuu lattiakanavaan | ei |
| Soveltuu umpinaiseen lattiakanavaan | ei |
| Kanavan leveys min. | 190 mm |
| Kanavan pohjamitta maks. | 250 mm |
| Asennusaukko lattiarasialle | ei |
| Mahdollisuus asentaa tiiviste | ei |
| Irrotettavissa | ei |
| Pohjalevy | kyllä |
| Soveltuu lattiakanaviin | ei |
| Lattian hoito | kuiva |
| Upotettavissa lattiatasoon | kyllä |
| Asennusaukko asennusyksikölle | nelikulmainen |
| Irrottamismahdollisuus | asennuskalusteiden asennukseen |
| asennusputkille | kyllä |
| Kojerasioiden nimelliskoko | 9 |
| Nimelliskoko | 250 mm |
| ROHS-vaatimusten mukainen | vapautettu |
| Koko | 367x367x55 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Tuotesarja | Lattiakanavat EÜK |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 25,7284 kg CO2e / 1 Kappale |
|---|
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
GES9 55U V 7011
7405037
Smallest selling unit: 1 Kappale
1Kappale
Kappale
GES9 55U V 9011
7405039
Smallest selling unit: 1 Kappale
1Kappale
Kappale
GESR9 55U V 9011
7405049
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 7405037
Lattiarasia matalaan valuun 55mmType
GES9 55U V 7011
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 7405039
Lattiarasia matalaan valuun 55mmType
GES9 55U V 9011
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 7405049
Lattiarasia matalaan valuun 55mmType
GESR9 55U V 9011
Smallest selling unit: 1 Kappale
1Kappale
Kappale
