Valurasia lattiarasialle GES9, korkeus 40-140 mm
Type OKA-G A 40140 9
|Item no. 7424324
|EAN 4012195243991
Item no. / Type
7424324 / OKA-G A 40140 9
Pituus
460 mm
Pohjamitta
400 mm
Asennusaukko asennusyksikölle
nelikulmainen
Kanavan sivumitta min.
40 mm
Kanavan sivumitta maks.
140 mm
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

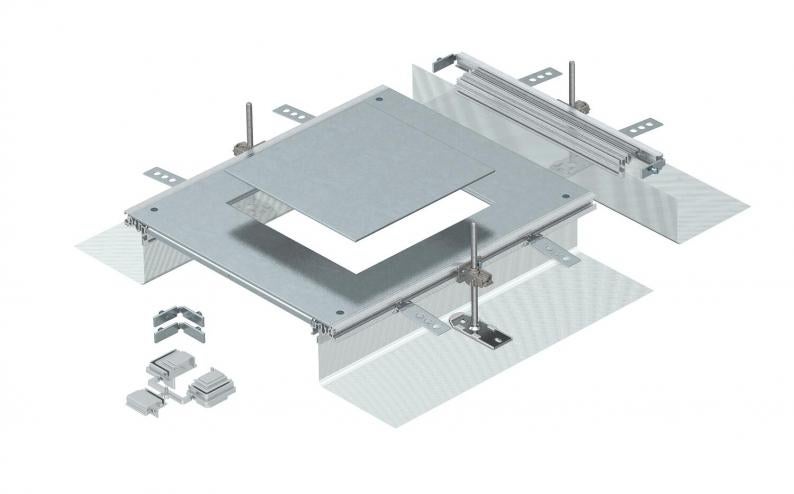

Asennusvalmis valurasia aukkokannella nimelliskoon 9 lattiarasian asennukseen. Sisältää sivuprofiilit säädettävillä sivuseinillä (metalliverkko), reunalistat, kannen suljetulla asennusaukolla ja päätykappaleen. Sisältää 3 säätöjalkaa, 3 valuankkuria, 1 kannen tukikappaleen (ilman lisätukia - tilattava erikseen) ja 1 asennussarjan kanavan liitoskohtaan.
Asennusaukon koko soveltuu nelikulmaisten lattiarasioiden asennukseen nimelliskoolla 9 tai 9/55.
Technical data
Mitat
| Pituus | 460 mm |
|---|---|
| Pohjamitta | 400 mm |
| Mitta A | 400 mm |
| Mitta a | 244 mm |
| Mitta h | 40 mm |
Tekniset tiedot
| Peitelevyt | 1 |
|---|---|
| Säätöalue min. | 40 mm |
| Säätöalue maks. | 140 mm |
| Valun vähimmäissyvyys | 40 |
| Soveltuu lattiakanavaan | ei |
| Soveltuu umpinaiseen lattiakanavaan | ei |
| Asennusaukko lattiarasialle | ei |
| Mahdollisuus asentaa tiiviste | kyllä |
| Irrotettavissa | ei |
| Pohjalevy | ei |
| potentiaalintasauksella | ei |
| Kansi irrotettavissa | kyllä |
| Kannen kiinnitys, lukittuva | ei |
| Asennusaukko | lattiarasialle |
| Asennusaukon kansi | kyllä |
| Väliseinällä | ei |
| Kannen materiaalin vahvuus | 4 |
| Asennusaukko asennusyksikölle | nelikulmainen |
| Soveltuu liikuntasaumalle | ei |
| Ylittävällä reunalla | kyllä |
| Asennusaukkojen lukumäärä | 1 |
| Liitäntäaukolla | kyllä |
| Soveltuu avattavaan lattiakanavaan | kyllä |
| Kojerasioiden nimelliskoko | 9 |
| ROHS-vaatimusten mukainen | vapautettu |
| Kanavan sivumitta min. | 40 mm |
| Kanavan sivumitta maks. | 140 mm |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Tuotesarja | OKA-sarja |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 43,3915 kg CO2e / 1 Kappale |
|---|
