Valurasia lattiarasialle GES4, korkeus 60-110 mm
Type OKA-W A 6050 4
|Item no. 7424900
|EAN 4012195245179
Item no. / Type / E-No.
7424900 / OKA-W A 6050 4 / 1418082
Pituus
473 mm
Pohjamitta
400 mm
Asennusaukko asennusyksikölle
nelikulmainen
Kanavan sivumitta min.
60 mm
Kanavan sivumitta maks.
110 mm
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

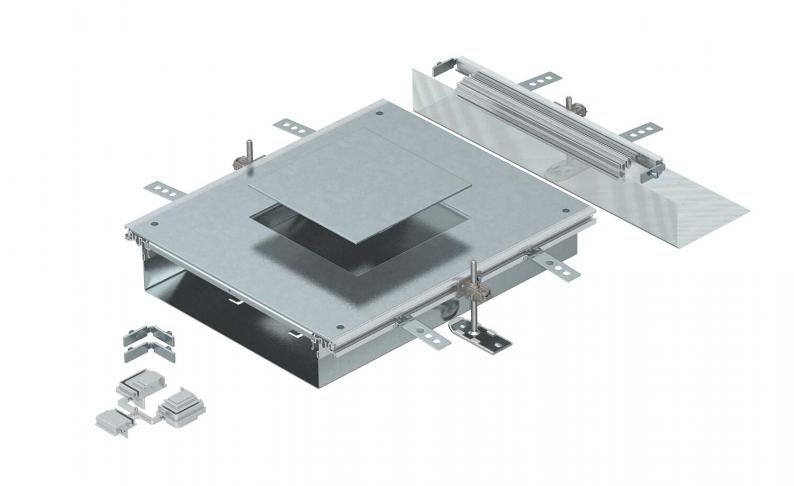

Asennusvalmis valurasia aukkokannella nimelliskoon 4 lattiarasian asennukseen, sisältää pohjaosan (umpinainen, sivu- ja reunalistoilla), kannen suljetulla asennusaukolla sekä päätykappaleen. Sisältää 3 säätöjalkaa, 3 valuankkuria, 1 kannen tukikappaleen ja 1 asennussarjan kanavan liitoskohtaan.
Asennusaukon koko soveltuu nelikulmaisten lattiarasioiden asennukseen nimelliskoolla 4.
Technical data

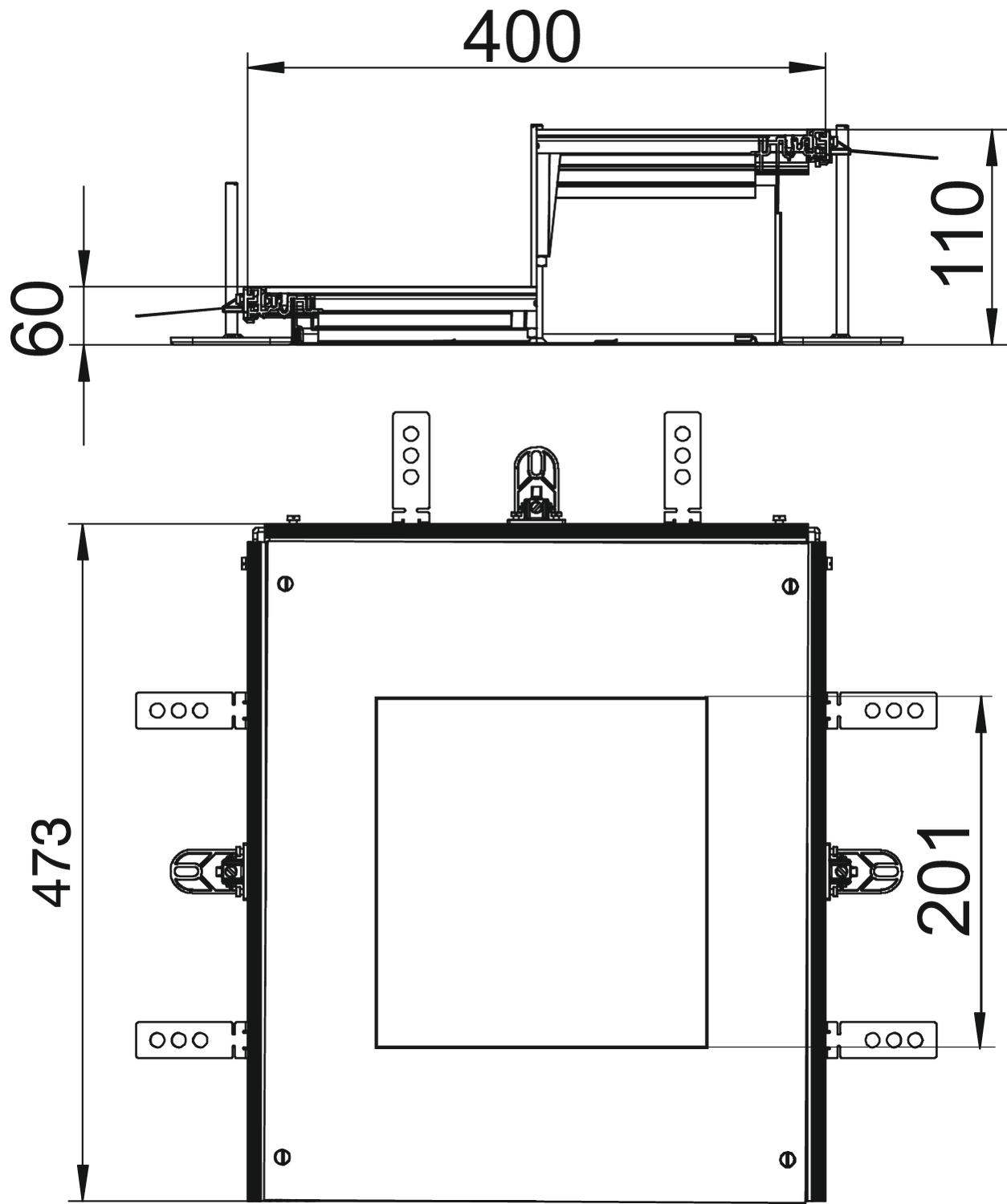

Mitat
| Pituus | 473 mm |
|---|---|
| Pohjamitta | 400 mm |
| Mitta A | 400 mm |
| Mitta a | 201 mm |
| Mitta h | 60 mm |
Tekniset tiedot
| Peitelevyt | 1 |
|---|---|
| Säätöalue min. | 60 mm |
| Säätöalue maks. | 110 mm |
| Valun vähimmäissyvyys | 60 |
| Soveltuu lattiakanavaan | ei |
| Soveltuu umpinaiseen lattiakanavaan | ei |
| Asennusaukko lattiarasialle | ei |
| Mahdollisuus asentaa tiiviste | kyllä |
| Irrotettavissa | ei |
| Pohjalevy | ei |
| potentiaalintasauksella | ei |
| Kansi irrotettavissa | kyllä |
| Kannen kiinnitys, lukittuva | ei |
| Asennusaukko | lattiarasialle |
| Asennusaukon kansi | kyllä |
| Väliseinällä | ei |
| Kannen materiaalin vahvuus | 4 |
| Asennusaukko asennusyksikölle | nelikulmainen |
| Soveltuu liikuntasaumalle | ei |
| Ylittävällä reunalla | kyllä |
| Asennusaukkojen lukumäärä | 1 |
| Liitäntäaukolla | kyllä |
| Soveltuu avattavaan lattiakanavaan | kyllä |
| Kojerasioiden nimelliskoko | 4 |
| ROHS-vaatimusten mukainen | vapautettu |
| Kanavan sivumitta min. | 60 mm |
| Kanavan sivumitta maks. | 110 mm |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Tuotesarja | OKA-sarja |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 47,0493 kg CO2e / 1 Kappale |
|---|
