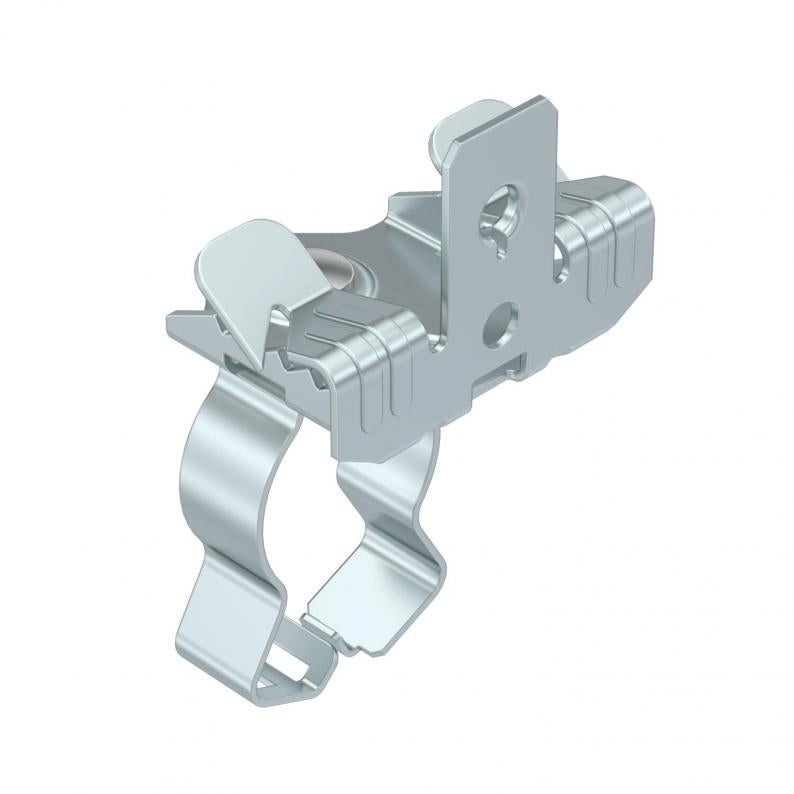

Trägerklammer, mit Rohraufnahme unten
Type SCVPC 3-7 D25
|Item no. 1488621
|EAN 4012197380946
Item no. / Type
Pituus
Pohjamitta
Korkeus
Mitta L
Putken/kaapelin halkaisija min.
Putken/kaapelin halkaisija maks.
Laipan paksuus F min.
Laipan paksuus F maks.
Smallest selling unit: 50 Kappale
50Kappale
Kappale
Description
Trägerklammer zum Montieren von Rohren. Geschlossene Rohraufnahme unten. Befestigung an Stahträgern durch Aufschlagen.
Technical data

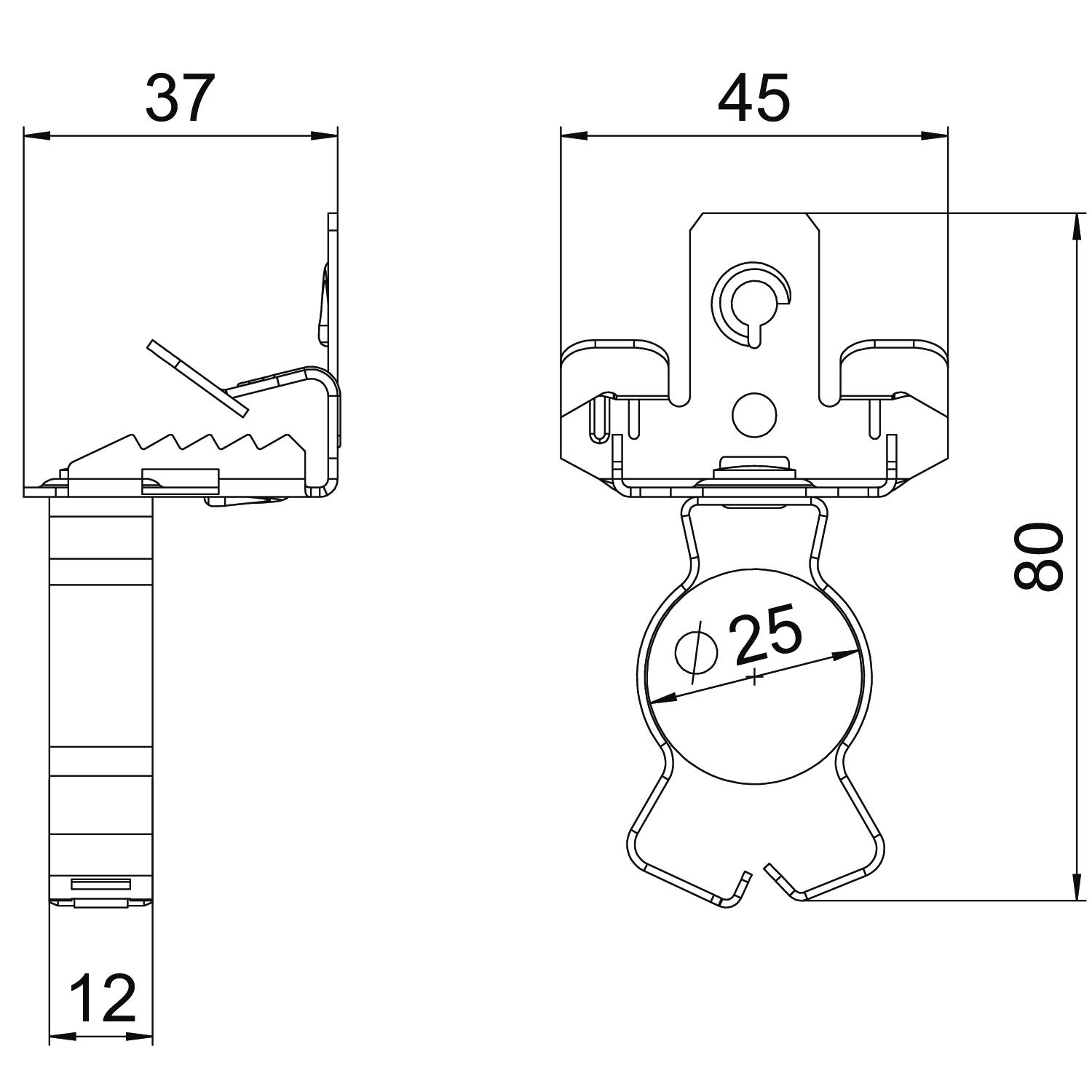

Mitat
| Pituus | 81 mm |
|---|---|
| Pohjamitta | 45 mm |
| Korkeus | 37 mm |
| Mitta L | 80 mm |
Tekniset tiedot
| Saranoitu | ei |
|---|---|
| Kiinnityskappale, säädettävä | ei |
| Murtokuorma | 0,45 kN |
| ROHS-vaatimusten mukainen | kyllä |
| Putken/kaapelin halkaisija min. | 20 mm |
| Putken/kaapelin halkaisija maks. | 25 mm |
| Kiinnitystapa | kiinnitys |
| Liitäntätapa/-rakenneosa | Asennusputki/kaapeli |
| Laipan paksuus F min. | 3 mm |
| Laipan paksuus F maks. | 7 mm |
| Koko | 3-7mm |
| Pinta | Sinkkikerros |
| Materiaali | teräs |
| Väri | sinkki |
| Tuotesarja | Palkkikiinnike |
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (1)
Ilmoitus (4)
Ohjeet ja neuvot (1)
Tuotekuvat (2)
Variants
Type
Pituus
Pohjamitta
Korkeus
Mitta L
Putken/kaapelin halkaisija min.
Putken/kaapelin halkaisija maks.
Laipan paksuus F min.
Laipan paksuus F maks.
Item no.
SCVPC 3-7 D25
81
45
37
80
20
25
3
7
1488621
SCVPC 3-7 D32
90
45
37
90
30
32
3
7
1488623
SCVPC 3-7 D40
103
45
37
100
36
40
3
7
1488625
SCVPC 7-13 D25
89
45
37
87
20
25
7
13
1488629
SCVPC 7-13 D32
97
45
37
97
30
32
7
13
1488631
SCVPC 7-13 D40
110
45
37
107
36
40
7
13
1488633
SCVPC 14-20 D25
92
45
36
90
20
25
14
20
1488637
SCVPC 14-20 D32
100
45
36
100
30
32
14
20
1488639
SCVPC 14-20 D40
113
45
36
110
36
40
14
20
1488641
