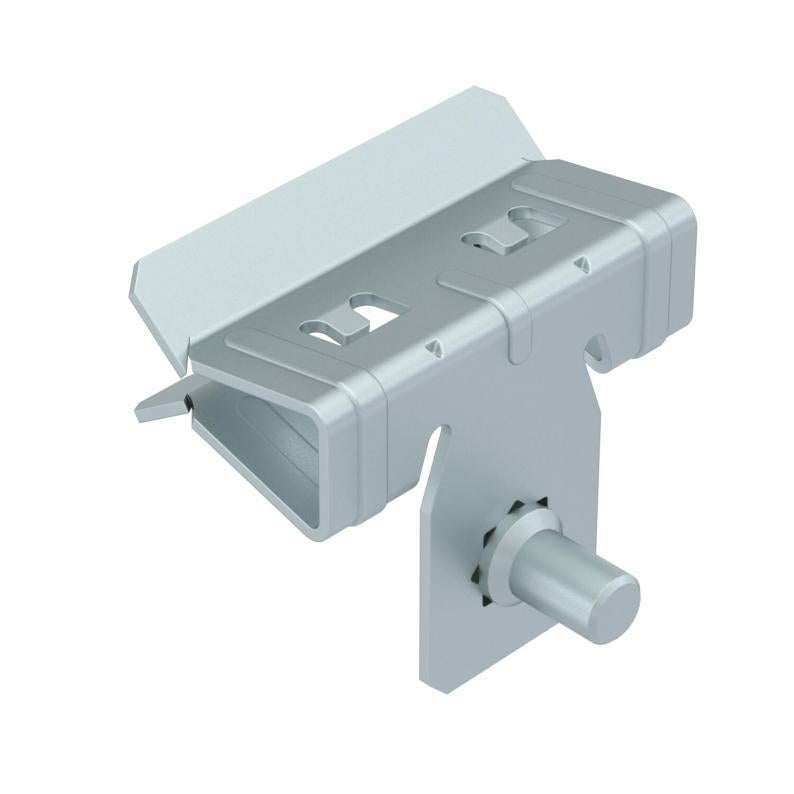

Trägerklammer, mit Gewindebolzen seitlich
Type SCVTB 1,5-4 M6
|Item no. 1488271
|EAN 4012197392277
Item no. / Type
Pituus
Pohjamitta
Korkeus
Mitta L
Laipan paksuus F min.
Laipan paksuus F maks.
Smallest selling unit: 100 Kappale
100Kappale
Kappale
Description
Trägerklammer mit Gewindebolzen M6 seitlich für individuelle Montagelösungen. Befestigung an Stahträgern durch Aufschlagen.
Technical data

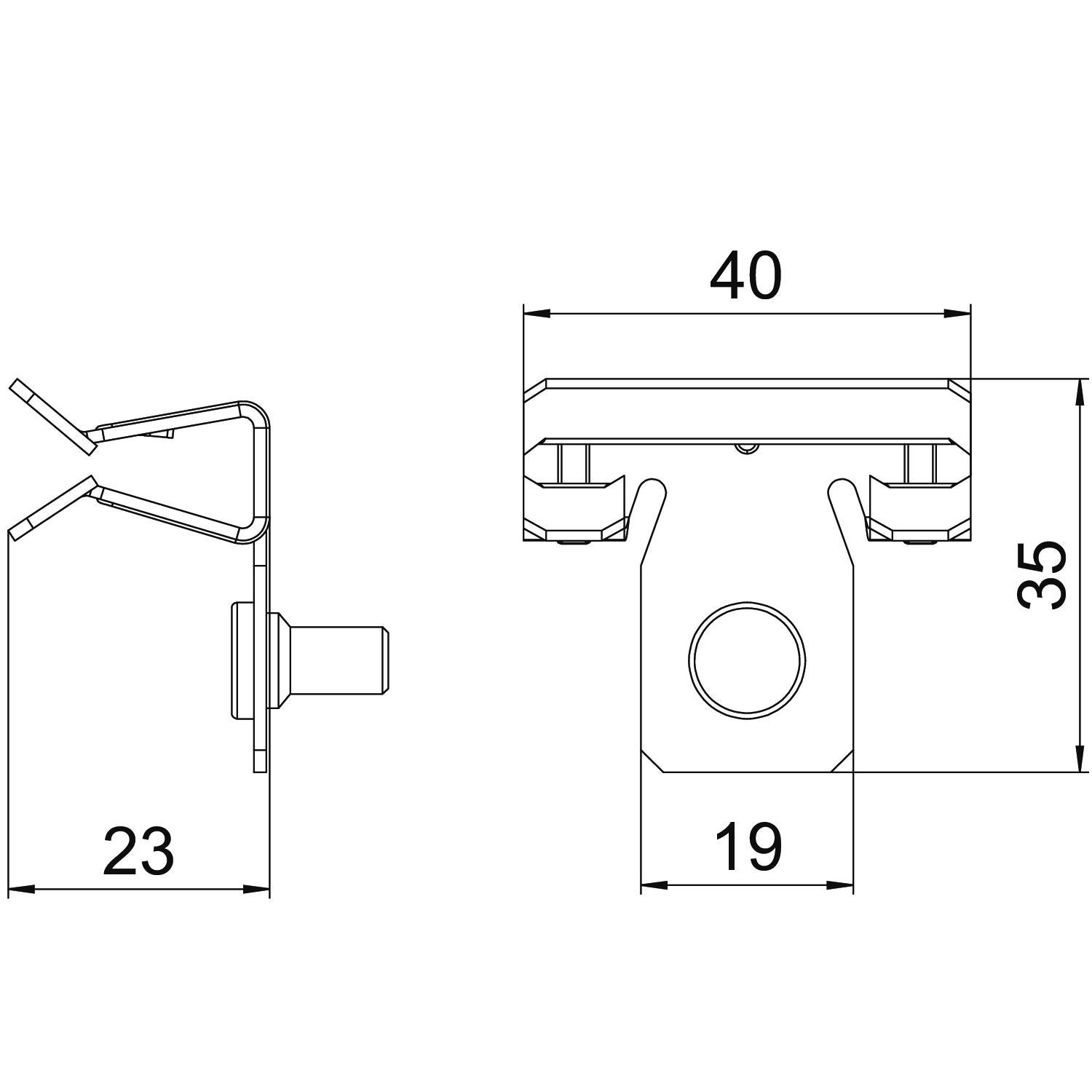

Mitat
| Pituus | 35 mm |
|---|---|
| Pohjamitta | 40 mm |
| Korkeus | 23 mm |
| Mitta L | 35 mm |
Tekniset tiedot
| Kierre metrinen | 6 |
|---|---|
| Saranoitu | ei |
| Kiinnityskappale, säädettävä | ei |
| Murtokuorma | 0,45 kN |
| ROHS-vaatimusten mukainen | kyllä |
| Kiinnitystapa | kiinnitys |
| Liitäntätapa/-rakenneosa | Kierre |
| Laipan paksuus F min. | 1,5 mm |
| Laipan paksuus F maks. | 4 mm |
| Koko | 1,5-4mm |
| Pinta | Sinkkikerros |
| Materiaali | teräs |
| Väri | sinkki |
| Tuotesarja | Palkkikiinnike |
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (1)
Ilmoitus (4)
Ohjeet ja neuvot (1)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Mitta L
Laipan paksuus F min.
Laipan paksuus F maks.
Item no.
SCVTB 1,5-4 M6
35
40
23
35
1,5
4
1488271
SCVTB 4-10 M6
35
40
23
35
4
10
1488273
SCVTB 10-15 M6
35
40
42
41
10
15
1488275
SCVTB 15-20 M6
35
40
42
41
15
20
1488277
Korkeus
Mitta L
Laipan paksuus F min.
Laipan paksuus F maks.
SCVTB 1,5-4 M6
Item no.
1488271
Pituus
35
Pohjamitta
40
Korkeus
23
Mitta L
35
Laipan paksuus F min.
1,5
Laipan paksuus F maks.
4
SCVTB 4-10 M6
Item no.
1488273
Pituus
35
Pohjamitta
40
Korkeus
23
Mitta L
35
Laipan paksuus F min.
4
Laipan paksuus F maks.
10
SCVTB 10-15 M6
Item no.
1488275
Pituus
35
Pohjamitta
40
Korkeus
42
Mitta L
41
Laipan paksuus F min.
10
Laipan paksuus F maks.
15
SCVTB 15-20 M6
Item no.
1488277
Pituus
35
Pohjamitta
40
Korkeus
42
Mitta L
41
Laipan paksuus F min.
15
Laipan paksuus F maks.
20
