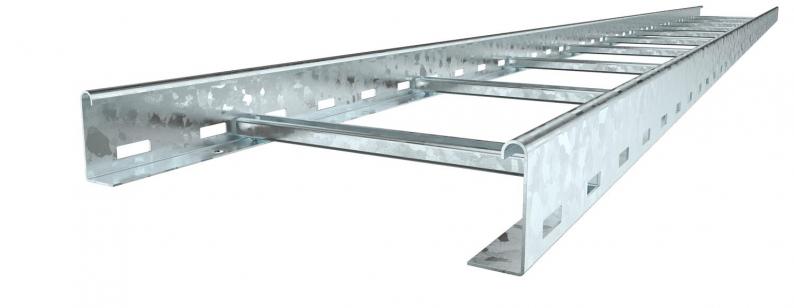

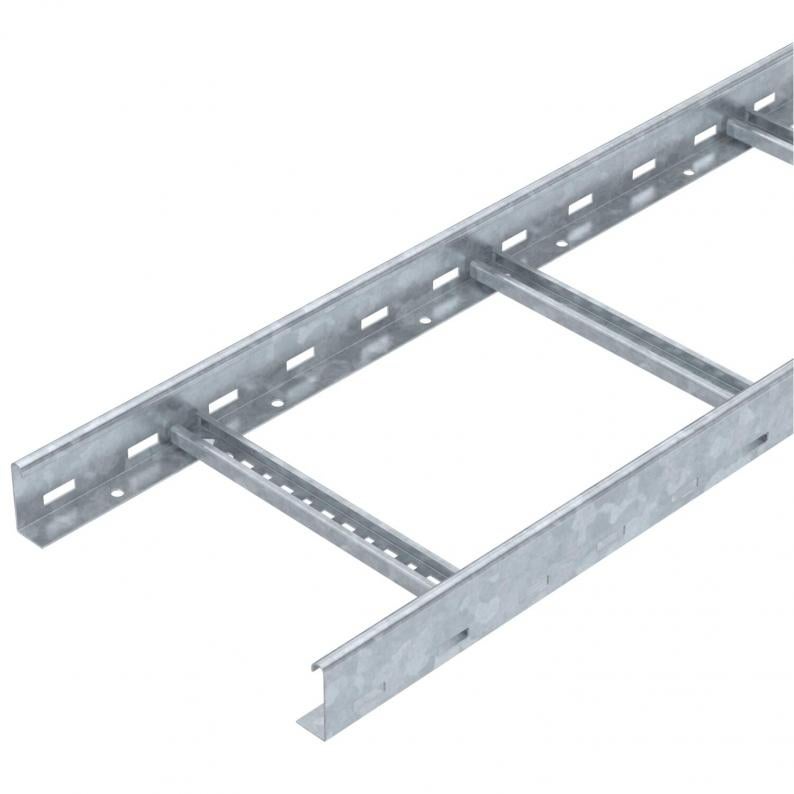

Tikashylly LCIS 60, 3 m C30 FT

Tikashylly LCIS 60, 3 m C30 FT

Type LCIS 630 3 FT
Item no. 6209723
EAN 4012196431748
Show all variants
Item no. / Type / E-No.
6209723 / LCIS 630 3 FT / 1466012
Pituus
3000 mm
Pohjamitta
300 mm
Palonkestävyys
ei
Materiaalivahvuus
1,5 mm

Smallest selling unit: 3 m

m

Description

Tikashylly sivun korkeudella 60 mm hitsatuilla, ylöspäin avoimilla C30-profiilipienoilla. Vahvistavat ja reunasuojana toimivat sisään kierretyt sivuprofiilit. Kiinnitys kannakkeeseen kiinnityskappaleilla tyyppi LKS 40. Pienan rakoväli on 16,5 mm, sopiva kaarikiinnike on tyyppiä BS-H....
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Tikashylly, sivun korkeus 60 mm
  • Rakoväli 16-17 mm
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

Mitat

Pituus3000 mm
Pohjamitta300 mm
Korkeus60 mm
Mitta B300 mm
Aukkomitta, piena17,00

Tekniset tiedot

Palonkestävyysei
Sivurei'ityskyllä
Pitkän kannatusvälin malliei
Hyötypoikkipinta120 cm²
Ruostumaton teräs, peitattuei
Hyötypoikkipinta12000 mm²
Pienaväli300 mm
Pienojen malliKisko rei'itetty
Sivuprofiilin malliMatala profiili
Pienan kiinnityshitsattu
ROHS-vaatimusten mukainenkyllä
Materiaalivahvuus1,5 mm

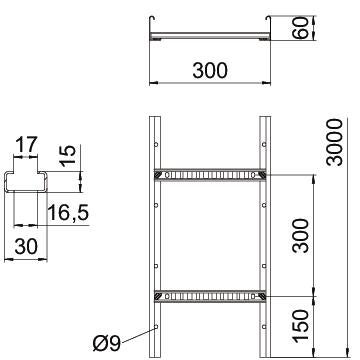

Koko60x300x3000
Pinta= upottamalla kuumasinkitty
Materiaaliteräs
Värisinkki
TuotesarjaLCIS-sarja

Kuormitukset

Tukiväli 1,5 m3,3 kN/m
Tukiväli 2,0 m2 kN/m
Tukiväli 2,5 m1,3 kN/m
Tukiväli 3,0 m1 kN/m
Tukiväli 3,5 m0,78 kN/m
Tukiväli 4,0 m0,4 kN/m
Tukiväli 4,5 m0,3 kN/m
Tukiväli 5,0 m0,2 kN/m

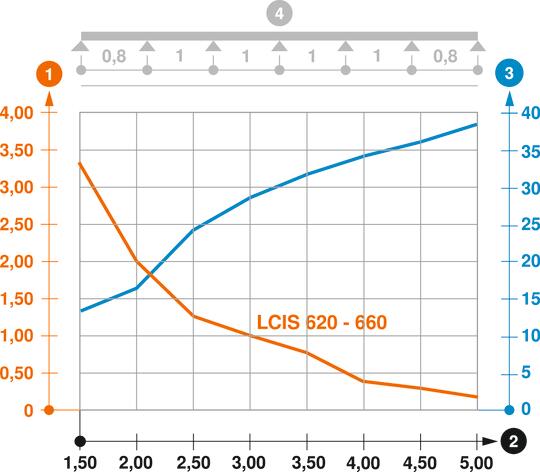

Kuormituskaavio, tikashylly tyyppi LCIS 60

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille6,7838 kg CO2e / 1 Metri
CO₂ Footprint (GWP)6,7838 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Järjestelmätarvikkeet
Type
DRL 300 FT

Smallest selling unit: 3 m

m

Item no. 6208843

Jatkokappale FT
Type
LVG 60 FT

Smallest selling unit: 10 Kappale

Kappale

Item no. 6208944

Nivelliitos FT
Type
LGVG 60 FT

Smallest selling unit: 10 Kappale

Kappale
