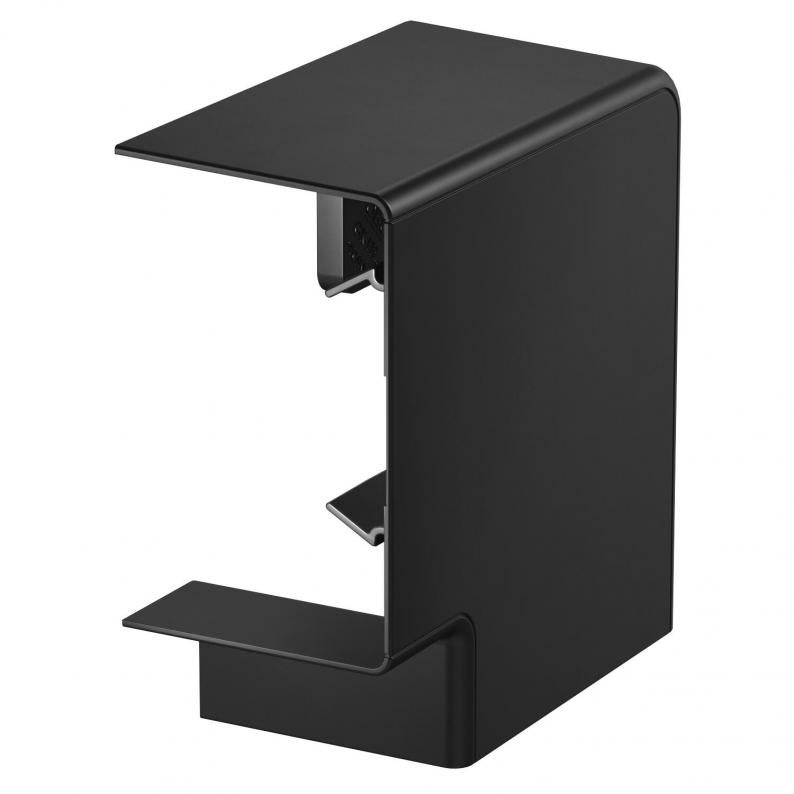

Tasokulman kansi johtokanavalle Rapid 80 tyyppi 70130

Type GK-FH70130SW

Item no. 6274423

EAN 4012197372798

Tietolehti (PDF)

Vaatimustenmukaisuusvakuutus (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type / E-No.

6274423 / GK-FH70130SW / 1415943

Pohjamitta

138 mm

Korkeus

73 mm

Väri

syvänmusta, RAL 9005

Smallest selling unit: 1 Kappale

Kappale

Description

Tasokulma halogeenivapaasta PC/ABS-materiaalista Rapid 80 johtokanavien GK, GKH, GS ja GA nousevaan tai laskevaan 90° suunnanvaihtoon. Tasokulmaa voidaan käyttää sekä symmetrisissä että epäsymmetrisissä kanavatyypeissä.
Kansi pitää tilata erikseen.

Technical data

Mitat

Pituus	172,5 mm
Pohjamitta	138 mm
Korkeus	73 mm

Tekniset tiedot

Asennusrei'itys pohjassa	ei
Halogeeniton	kyllä
Kaapelituki	ei
Suojakalvo	kyllä
Jatkokappale	ei
Kulma-alue min.	90 mm
Kulma-alue maks.	90 mm
Suunnanmuutos	pystysuora, nouseva/laskeva
Symmetrinen	kyllä
Kansien lukumäärä	1
Kannen leveys 2	0 mm
Kannen leveys 3	0 mm
Kansien asennustapa	peittävä
kanavan leveydelle	130 mm
kanavan sivumitalle	70 mm
Malli	Muoto-osa, kansi
ROHS-vaatimusten mukainen	kyllä
Kannen leveys	0 mm
Käyttöalueen lämpötila min.	-5 °C
Käyttöalueen lämpötila maks.	60 °C
Koko	70x130
Materiaali	polykarbonaatti/akryylinitriili-butadieenistyreeni
Väri	syvänmusta, RAL 9005
Tuotesarja	BlackLine, Rapid 80®

Environmental Data

Pakkaus kokonaan kierrätetystä pakkauskartongista	joo

CO2-jalanjälki (GWP) kehdosta portille	1,2305 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	1,2305 kg CO₂e
CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
Declared Unit	Kappale
Declared Unit Quantity	1
