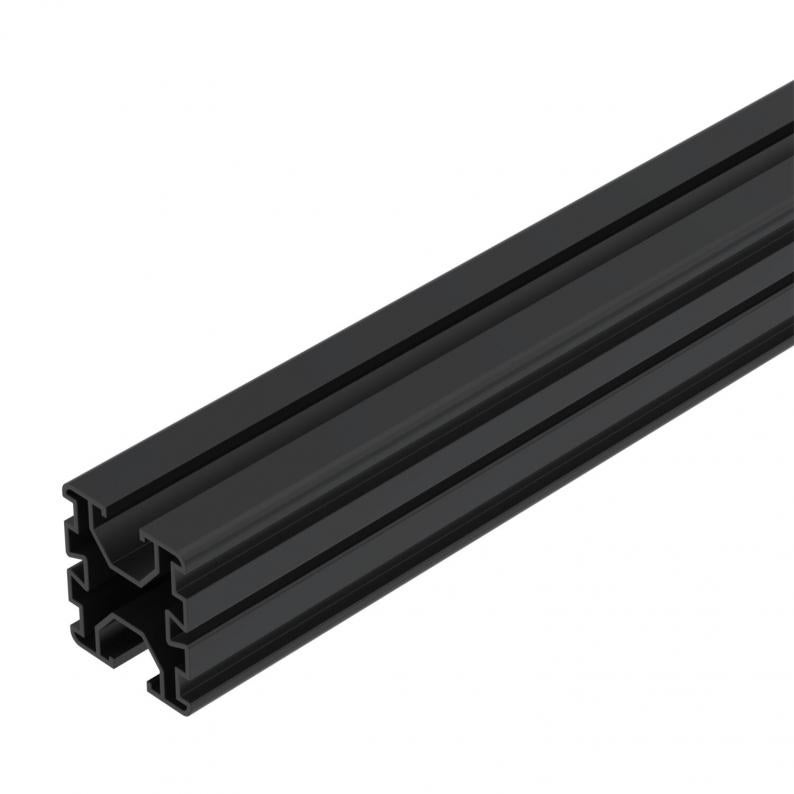

Support profile for PV module mounting

Type TP 45 4700 ALU S

Item no. 5900412

EAN 4012197381578

Tietolehti (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type

Pituus

Smallest selling unit: 4 Kappale

Kappale

Description

Support profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors.

Technical data

Mitat

Pituus	4700 mm
Pohjamitta	40 mm
Korkeus	45 mm

Tekniset tiedot

ROHS-vaatimusten mukainen	kyllä
Pinta	anodisoitu
Materiaali	alumiini
Väri	signaalinmusta, RAL 9004
Asennuskanava integroitu	ei
Asennuskanava tarvittaessa	ei
Taivutusvastus Wx	3680 mm³
Taivutusvastus Wy	3760 mm³
Tuotesarja	Magic PV Flat, Magic PV Pitch

Accessories

Järjestelmätarvikkeet

Asennustarvikkeet

Item no. 5901012

Yleiskiinnike aurinkomoduulien asennukseen

Type

KLU A2 S

Smallest selling unit: 20 Kappale

Kappale

Item no. 5901720

Profiilikiskon päätykappale

Type

EK 45 S

Smallest selling unit: 20 Kappale

Kappale

Item no. 5901210

Jatkokappale profiilikiskolle TP

Type

LV 45 DD

Smallest selling unit: 20 Kappale

Kappale

Downloads

0 selected

Tietolehti (1)

Luettelot ja esitteet (4)

Ilmoitus (2)

Ohjeet ja neuvot (4)

Tuotekuvat (2)

3D-tietojen lataus (1)

Variants

Pituus

TP 45 4700 ALU

Item no.

5900410

Pituus

4700

TP 45 2350 ALU

Item no.

5900405

Pituus

2350

TP 45 4700 ALU S

Item no.

5900412

Pituus

4700
