Seinäkannake AW 30 FT
Type AW 30 16 FT
|Item no. 6419712
|EAN 4012196206650
Item no. / Type / E-No.
Pohjamitta
F kN:nä
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

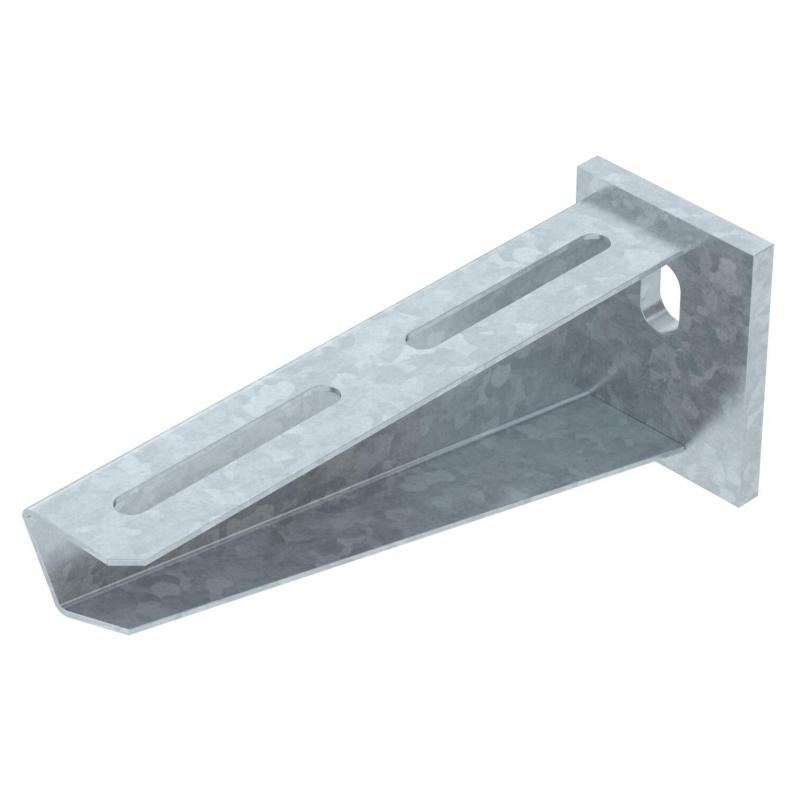

Keskiraskas seinäkannake hitsatulla kiinnityskappaleella.
Seinäkannakkeen kiinnitys kannakkeeseen U alkaen leveydestä 400 mm kuusioruuveilla kannakkeen molempien sivujen läpi. Käytä sopivaa tukikappaletta.
Technical data

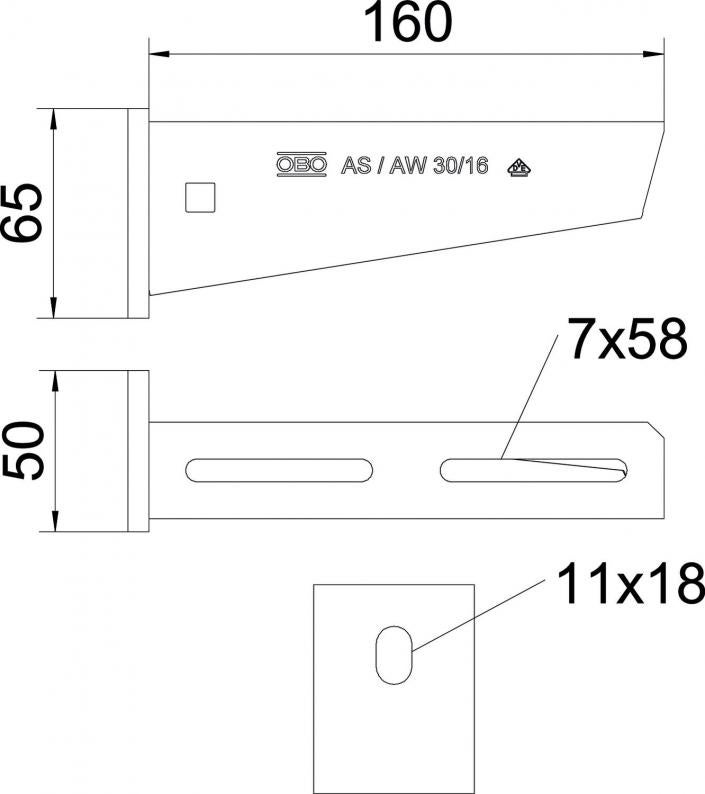

Mitat
| Pituus | 50 mm |
|---|---|
| Pohjamitta | 160 mm |
| Korkeus | 65 mm |
| Mitta A | 50 mm |
| Mitta B | 160 mm |
| Mitta H | 65 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Ruostumaton teräs, peitattu | ei |
| Kulma-alue min. | 90 mm |
| Kulma-alue maks. | 90 mm |
| Reiän läpimitta | 11 mm |
| EPD-tuote | kyllä |
| Malli | Seinäkannake |
| ROHS-vaatimusten mukainen | kyllä |
| F kN:nä | 3 kN |
| Koko | B160mm |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Tuotesarja | AW 30 -sarja |
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
Kuormituskäyrä kannakkeiden pituuksilla mm
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|---|
| Pakkaus, ei sisällä muovia | joo |
| CO2-jalanjälki (GWP) kehdosta portille | 0,7006 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,7006 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Asennustarvikkeet
Article
Type
Item no.
Amount
Item no. 6406122
Ruuvi laippamutterilla FType
FRSB 6x12 F
Smallest selling unit: 100 Kappale
100Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (4)
Ilmoitus (5)
Sertifikaatit (1)
Ohjeet ja neuvot (4)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pohjamitta
F kN:nä
Väri
Item no.
AW 30 11 FT
110
3
sinkki
6419704
AW 30 16 FT
160
3
sinkki
6419712
AW 30 21 FT
210
3
sinkki
6419720
AW 30 26 FT
260
3
sinkki
6419739
AW 30 31 FT
310
3
sinkki
6419747
AW 30 41 FT
410
3
sinkki
6419763
AW 30 51 FT
510
3
sinkki
6419798
AW 30 61 FT
610
3
sinkki
6419828
AW 30 71 FT
710
3
sinkki
6419836
AW 30 56 FT
560
3
sinkki
6419844
