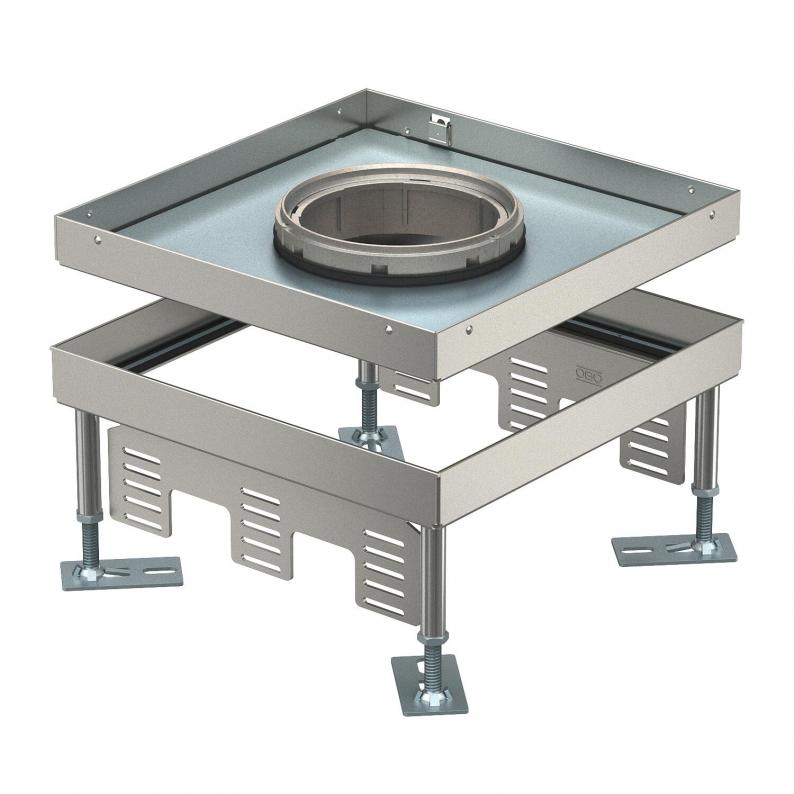

Säädettävä lattiarasia johtojen ulostuloputkella, RKFN, ruostumaton teräs

Säädettävä lattiarasia johtojen ulostuloputkella, RKFN, ruostumaton teräs

Type RKFN3 9 VS 20
Item no. 7408980
EAN 4012197278175
Show all variants
Item no. / Type / E-No.
Lattiataso min.
Lattiataso maks.
Lattiapinnoitteen paksuus
Mitta h

Smallest selling unit: 1 Kappale

Kappale

Description

Säädettävä, nelikulmainen lattiarasia raskaille kuormille johtojen ulostuloputkella, nimelliskoko 9 kalusteiden asennukseen kanaviin ja kaksoislattioihin. Kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa. Soveltuu vain sileille lattiapinnoitteille.

3 kojerasian UT4 asennukseen 9 asennuskalusteelle kiinnitysrenkaalla/kiinnistyssangalla tai 12 Modul 45®-kalusteelle. Voidaan asentaa 3 tyypin APMT5 peitelevyä. Johtojen ulkostuloputki ei sisälly toimitukseen.
Säädettävä, nelikulmainen lattiarasia raskaille kuormille johtojen ulostuloputkella, nimelliskoko 9 kalusteiden asennukseen kanaviin ja kaksoislattioihin. Kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa. Asennus valurasioihin UZD 250 ja UZD 350 aukkokannella DUG.../9. Soveltuu vain sileille lattiapinnoitteille.
Säädettävä lattiarasia, 3-osainen, Voidaan asentaa 3 tyypin APMT5 peitelvyä.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Suojausluokka IP 55
  • CO₂-jalanjälki (PCF)
  • Pakkaus kokonaan kierrätetystä pakkauskartongista

Technical data

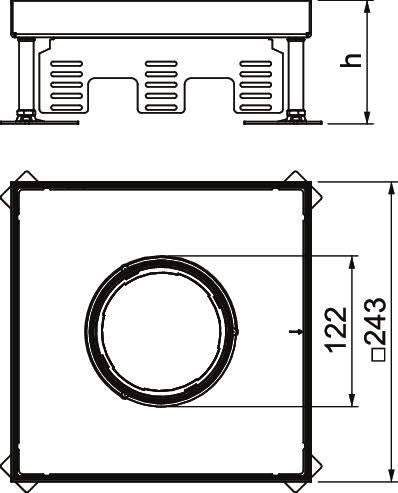

Mitat

Pituus243 mm
Pohjamitta243 mm
Korkeus105 mm
Mitta h105 mm

Tekniset tiedot

Lattiataso min.105 mm
Lattiataso maks.150 mm
Lattiapinnoitteen paksuus20 mm
Säätöalue min.105 mm
Säätöalue maks.150 mm
Asennettavien kojeiden lukumäärä12
Irrotettavissaei
Pituus, asennusmitat244 mm
Leveys, asennusmitat244 mm
Soveltuu asennettavaksi korotettuun lattiaankyllä
Soveltuu asennettavaksi kaksoislattioihinkyllä
Lattian hoitomärkä
Asennussyvyys105 mm
Johtoaukon malliAlaslaskettava johtojen ulostuloputki
Johtoaukkojen lukumäärä1
Lattiarasia kojerasioilleei
Suojaustaso IK-koodiIK10
Asennusjärjestelmän tyyppiUT4
Malli raskaille kuormilleei
Kojerasioiden nimelliskoko9
HyväksynnätVDE
StandardiEN 50085-2-2
Kotelointiluokka (IP) käytetyssä tilassaIP20
Kotelointiluokka (IP) suljetussa tilassaIP55
Kojerasioiden lukumäärä3 x UT4
Pohja-aukko/asennusaukko244x244
Pystysuuntainen kuorma, pieni pintamaks. 3000 N
Pystysuuntainen kuorma, suuri pintamaks. 5000 N
Mallinelikulmainen
ROHS-vaatimusten mukainenvapautettu
Koko243x243x100
Materiaaliteräs, ruostumaton
TuotesarjaRKFN

Environmental Data

Pakkaus kokonaan kierrätetystä pakkauskartongistajoo
CO2-jalanjälki (GWP) kehdosta portille22,1925 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)22,1925 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared UnitKappale
Declared Unit Quantity1

Accessories

Järjestelmätarvikkeet

Item no. 7405815

Säätöjalka RKNEV2
Type
RK NEV2 110

Smallest selling unit: 1 Pakkausyksikkö

Pakkausyksikkö

Type
TUK2 GV

Smallest selling unit: 1 Kappale

Kappale

Item no. 7405798

Äänieristyssuoja
Type
SRS 4

Smallest selling unit: 4 Kappale

Kappale

Downloads

0 selected

Tietolehti (2)
Luettelot ja esitteet (2)
Ilmoitus (3)
Sertifikaatit (1)
Ohjeet ja neuvot (2)
Tuotekuvat (2)
3D-tietojen lataus (1)

Variants

Lattiataso min.
Lattiataso maks.
Lattiapinnoitteen paksuus
Mitta h
RKFN3 9 VS 20
Item no.
7408980
Lattiataso min.
105
Lattiataso maks.
150
Lattiapinnoitteen paksuus
20
Johtoaukon malli
Alaslaskettava johtojen ulostuloputki
Kojerasioiden nimelliskoko
9
Mitta h
105
RKFN3 9 VS 25
Item no.
7408982
Lattiataso min.
110
Lattiataso maks.
155
Lattiapinnoitteen paksuus
25
Johtoaukon malli
Alaslaskettava johtojen ulostuloputki
Kojerasioiden nimelliskoko
9
Mitta h
110
