Säädettävä kulmakappale 110 FS
Type RB W 120 FS
|Item no. 6037304
|EAN 4012197341077
Item no. / Type
Pohjamitta
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Säädettävä kulmakappale vaakasuoraan asennukseen levyhyllyille, joiden sivun korkeus on 110 mm, pikalukituksella ja ruuvikiinnityksellä. Säädettävä kulma 0 - 90°. Ruuviton asennus kaksoiskiinnikkeillä tai ruuviliitos FRS-tyypin ruuveilla ja laippamuttereilla M6. Voidaan asentaa sisätiloihin. Kiinnitystarvikkeet on tilattava erikseen.
Technical data

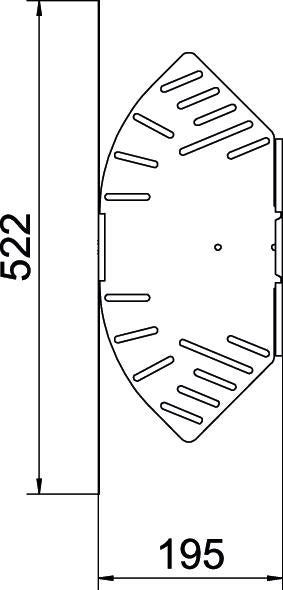

Mitat
| Pohjamitta | 200 mm |
|---|---|
| Korkeus | 110 mm |
| Mitta L | 522 mm |
| Mitta B | 200 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | kyllä |
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 1 mm |
| Asennusrei'itys pohjassa | kyllä |
| NATO - reikäkuva | ei |
| Pohjalevyn materiaalivahvuus | 1 mm |
| Taivutus (kulma) | säädettävissä |
| Suunnanmuutos | vaakasuora |
| Kannella | ei |
| Rakennemuoto | Nivelhylly_täydellinen |
| ROHS-vaatimusten mukainen | kyllä |
| Materiaalivahvuus | 1,25 mm |
| Käyttöalueen lämpötila min. | -20 °C |
| Käyttöalueen lämpötila maks. | 120 °C |
| Koko | 110x200 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kaapelihyllyjen jatkokappaletyyppi | ruuvattu / kiinnitetty |
| Ruuvien suositeltu lukumäärä | 20 St. |
| Tuotesarja | MKSM-sarja, MKS-sarja, SKSM-sarja, SKS-sarja |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 4,215 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 4,215 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
Accessories
Asennustarvikkeet
Article
Type
Item no.
Amount
DOP A2
6035998
Smallest selling unit: 10 Kappale
10Kappale
Kappale
Item no. 6035998
Kaksoiskiinnike muotokappaleen A2 asennukseenType
DOP A2
Smallest selling unit: 10 Kappale
10Kappale
Kappale
