Raskas lankahylly SGR 155 G
Type SGR 155 300 G
|Item no. 6003681
|EAN 4012195380153
Item no. / Type
Pituus
Pohjamitta
Korkeus
Hyötypoikkipinta
Langan halkaisija
Smallest selling unit: 3 m
3m
m

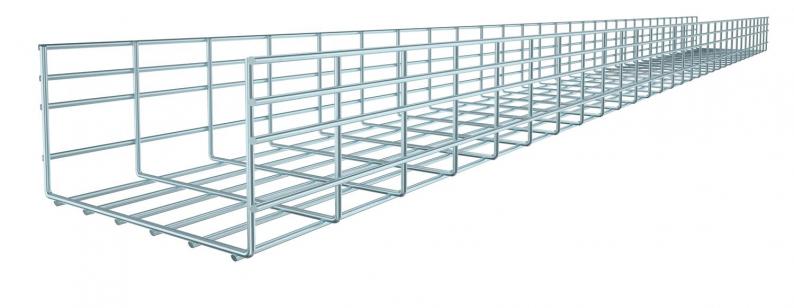

Description
Lankahylly pistehitsatuilla teräslangoilla ja sivun korkeudella 155 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Silmäkoko on 50 x 100 mm.

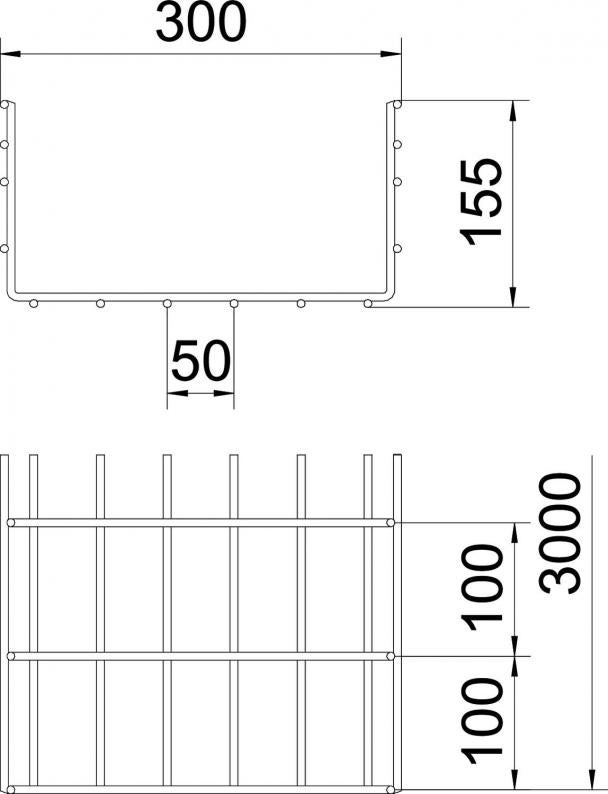

Technical data
Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 300 mm |
| Korkeus | 155 mm |
| Mitta B | 300 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Liittimen malli | ilman jatkokappaletta |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 438 cm² |
| Ruostumaton teräs, peitattu | ei |
| Hyötypoikkipinta | 43800 mm² |
| Integroitu väliseinä | ilman |
| Ruuviton liitin | ei |
| Profiilimuoto | U-muoto |
| ROHS-vaatimusten mukainen | kyllä |
| Langan halkaisija | 6 mm |
| Koko | 155x300x3000 |
| Pinta | galvaanisesti sinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | ruuvattu |
Kuormitukset
| Tukiväli 1,0 m | 4,1 kN/m |
|---|---|
| Tukiväli 1,5 m | 2,4 kN/m |
| Tukiväli 2,0 m | 1,55 kN/m |
| Tukiväli 2,5 m | 1,13 kN/m |
| Tukiväli 3,0 m | 0,95 kN/m |
| Tukiväli 3,5 m | 0,84 kN/m |
| Tukiväli 4,0 m | 0,6 kN/m |

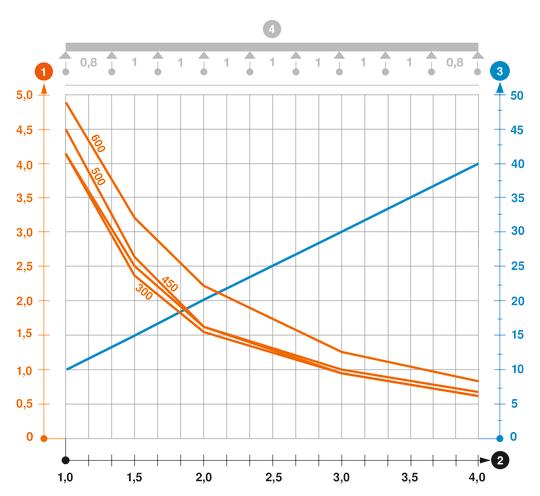

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 8,1721 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 8,1721 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Asennustarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (4)
Ilmoitus (4)
Sertifikaatit (1)
Ohjeet ja neuvot (2)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Item no.
SGR 155 300 G
3000
300
155
ei
438
6
6003681
SGR 155 450 G
3000
450
155
ei
663
6
6003684
SGR 155 500 G
3000
500
155
ei
738
6
6003685
SGR 155 600 G
3000
600
155
ei
888
6
6003687
