Raskas lankahylly SGR 155 FT

Raskas lankahylly SGR 155 FT

Type SGR 155 450 FT
Item no. 6003695
EAN 4012195380283
Show all variants
Item no. / Type
Pituus
Pohjamitta
Korkeus
Hyötypoikkipinta
Langan halkaisija

Smallest selling unit: 3 m

m

Description

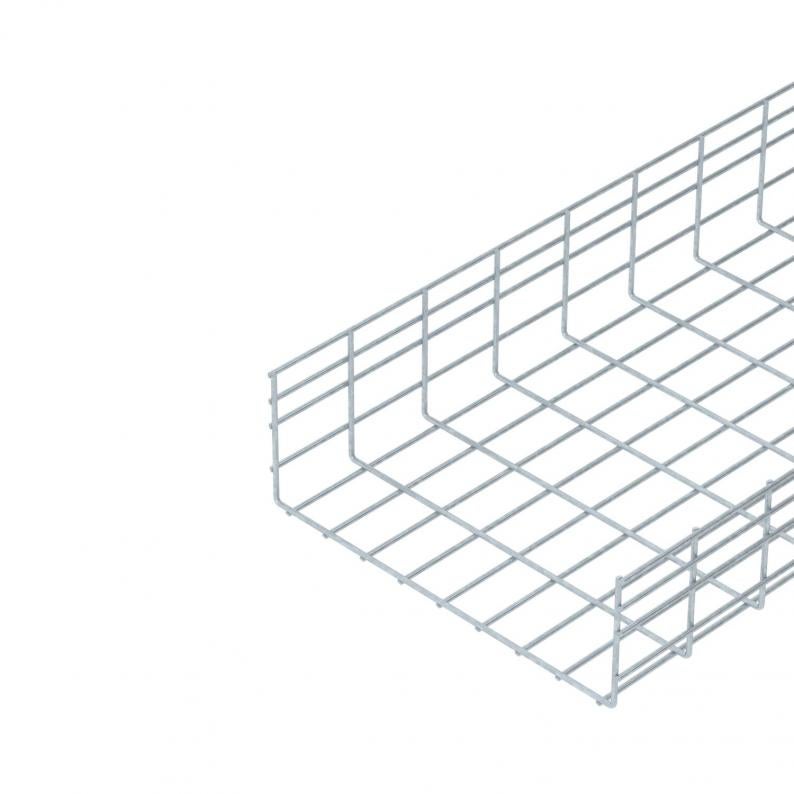

Lankahylly pistehitsatuilla teräslangoilla ja sivun korkeudella 155 mm.

Sähkömagneettinen suojaus 15 dB, kannella 25 dB.

Silmäkoko on 50 x 100 mm.

  • sähkömagneettinen suojaus, EMC
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

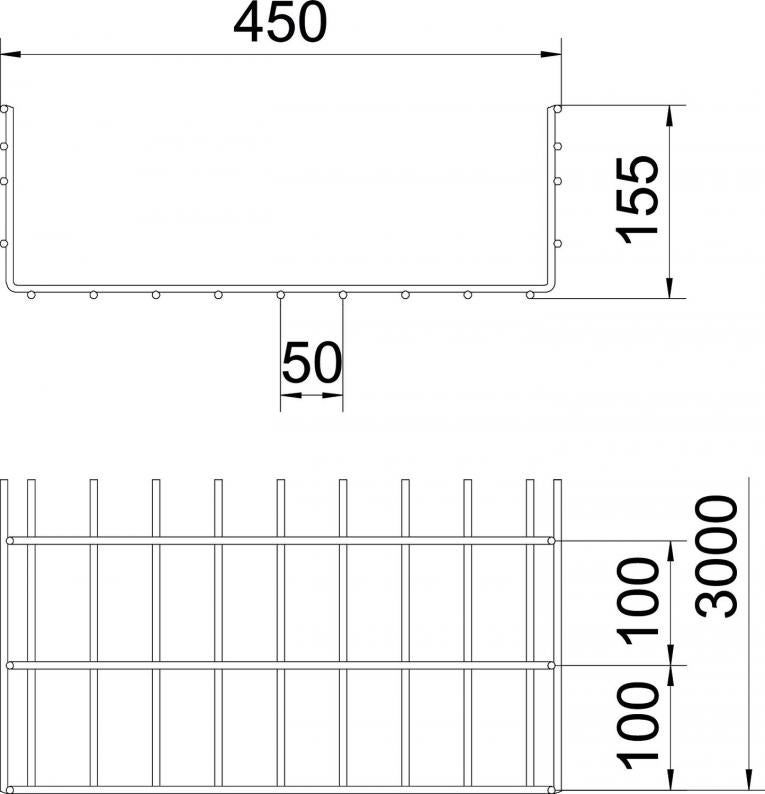

Mitat

Pituus3000 mm
Pohjamitta450 mm
Korkeus155 mm
Mitta B450 mm

Tekniset tiedot

Palonkestävyysei
Liittimen malliilman jatkokappaletta
Pitkän kannatusvälin malliei
Hyötypoikkipinta663 cm²
Ruostumaton teräs, peitattuei
Hyötypoikkipinta66300 mm²
Integroitu väliseinäilman
Ruuviton liitinei
ProfiilimuotoU-muoto
ROHS-vaatimusten mukainenkyllä
Langan halkaisija6 mm
Koko155x450x3000
Pinta= upottamalla kuumasinkitty
Materiaaliteräs
Värisinkki
Kuormitustestityyppi IEC 61537 mukaisestityyppi II
Kaapelihyllyjen jatkokappaletyyppiruuvattu

Kuormitukset

Tukiväli 1,0 m4,1 kN/m
Tukiväli 1,5 m2,5 kN/m
Tukiväli 2,0 m1,6 kN/m
Tukiväli 2,5 m1,15 kN/m
Tukiväli 3,0 m0,95 kN/m
Tukiväli 3,5 m0,83 kN/m
Tukiväli 4,0 m0,6 kN/m
Kuormituskaavio, lankahylly tyyppi SGR 155

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille11,1098 kg CO2e / 1 Metri
CO₂ Footprint (GWP)11,1098 kg CO₂e
CO2-arvon määrityspäivä2025-05-27T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Asennustarvikkeet

Item no. 6062338

Väliseinä 135 DD
Type
TSG 135 DD

Smallest selling unit: 3 m

m

Item no. 6220142

Taivutussuoja FT
Type
KAB GR FT

Smallest selling unit: 10 Kappale

Kappale

Downloads

0 selected

Tietolehti (1)
Luettelot ja esitteet (3)
Ilmoitus (4)
Sertifikaatit (1)
Ohjeet ja neuvot (2)
Tuotekuvat (3)
3D-tietojen lataus (1)

Variants

Pohjamitta
Hyötypoikkipinta
SGR 155 300 FT
Item no.
6003692
Pituus
3000
Pohjamitta
300
Korkeus
155
Palonkestävyys
ei
Hyötypoikkipinta
438
Langan halkaisija
6
SGR 155 450 FT
Item no.
6003695
Pituus
3000
Pohjamitta
450
Korkeus
155
Palonkestävyys
ei
Hyötypoikkipinta
663
Langan halkaisija
6
SGR 155 500 FT
Item no.
6003696
Pituus
3000
Pohjamitta
500
Korkeus
155
Palonkestävyys
ei
Hyötypoikkipinta
738
Langan halkaisija
6
SGR 155 600 FT
Item no.
6003698
Pituus
3000
Pohjamitta
600
Korkeus
155
Palonkestävyys
ei
Hyötypoikkipinta
888
Langan halkaisija
6
