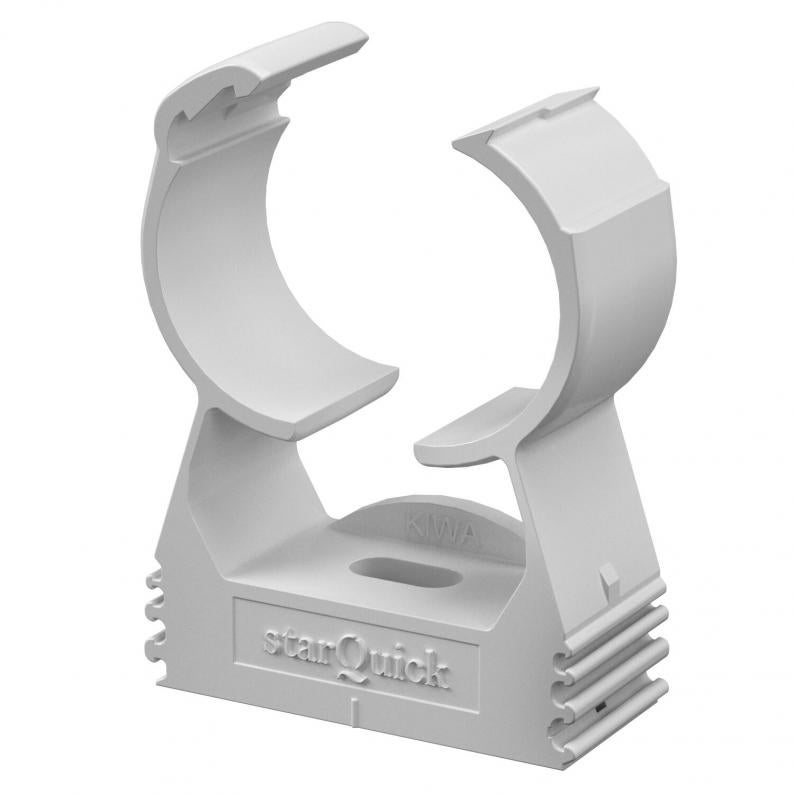

Putkikiinnike, starQuick

Type SQ-25 LGR

Item no. 2146207

EAN 4012195595717

Tietolehti (PDF)

Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type

2146207 / SQ-25 LGR

Nimelliskoko

25-28

This item is a discontinued product!

You can find the successor product here.

Smallest selling unit: 50 Kappale

Kappale

Description

Kuormitusta kestävä putkikiinnike sähköasennusputkien ja muovisten ja metallisten saniteettiputkien sekä Quick-Pipe-asennusputken kiinnittämiseen. Monipuoliset kiinnitysmahdollisuudet seiniin ja kattoihin ja teräsrakenteisiin sekä sisätiloissa että ulkoalueilla. Useiden millimetrien joustava kiinnitysalue. Putkien asennus ilman työkaluja. Voidaan asentaa rinnakkain Ø 28 mm asti OBOn Quick- tai starQuick-putkikiinnikkeillä. Suuria kuormituksia varten kaksoiskiinnikkeellä. Eri väleillä ja kiinnikkeiden lukumäärillä voidaan asentaa myös asennuskiskoon.

Technical data

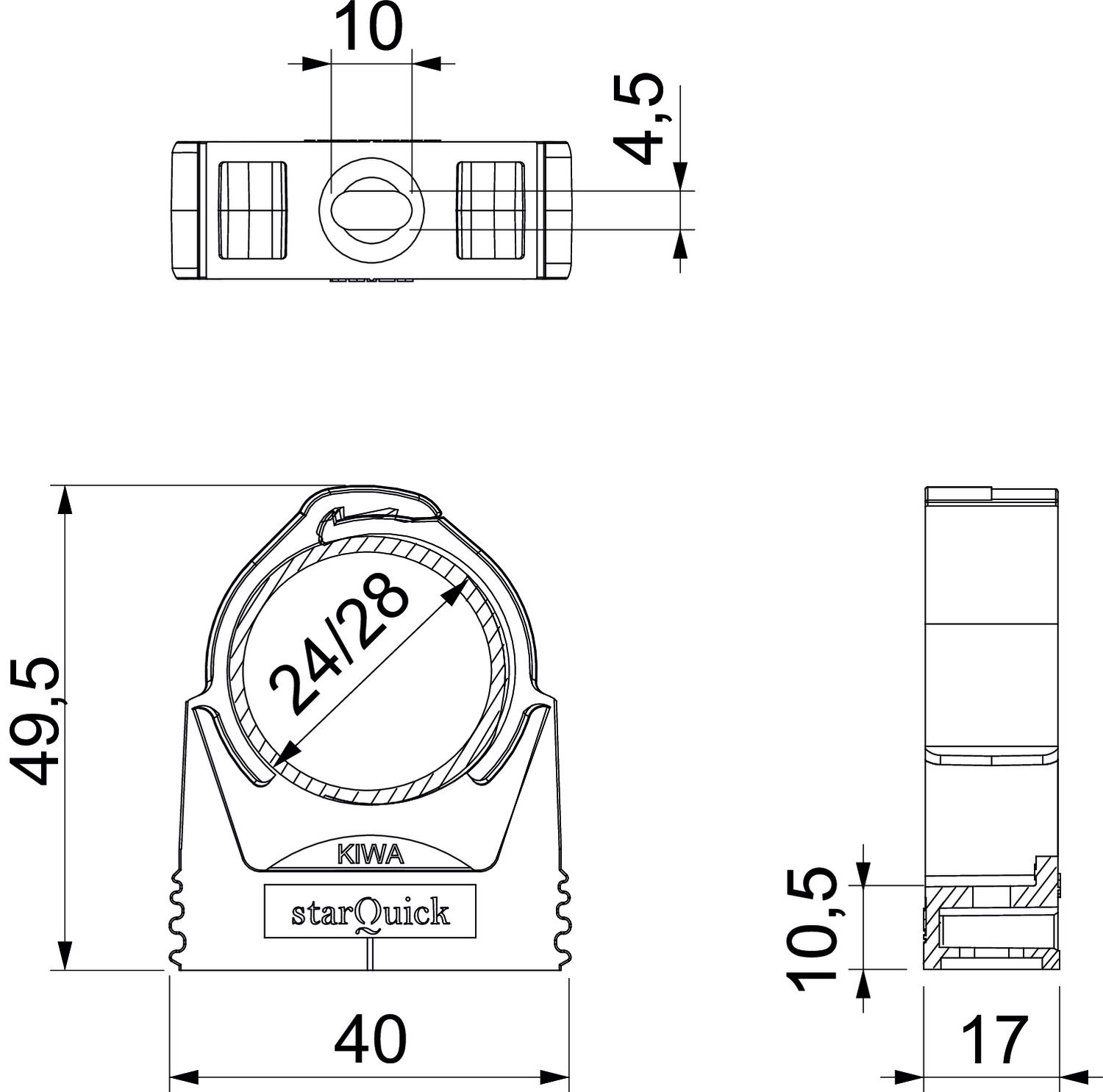

Mitat

Mitta A	40 mm
Mitta B	17 mm
Mitta H	49,5 mm
Mitta F	4,5 mm
Mitta h	10,5 mm
Mitta E	10 mm

Tekniset tiedot

Nimelliskoko	25-28
Halogeeniton	kyllä
UV-kestävä	kyllä
Toisiinsa liitettävät	kyllä
Suljettu	kyllä
Kaapelien/asennusputkien lukumäärä	1
Murtokuorma	0,85 kN
Sisäkkeellä	ei
Kiinnitystapa	Ruuvin reikä
ROHS-vaatimusten mukainen	kyllä
Kiinnitysalue D min.	24 mm
Kiinnitysalue D maks.	28 mm
itsesammuva	VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Koko	24-28mm
Materiaali	Polyamidii
Väri	vaaleanharmaa, RAL 7035
Tuotesarja	Quick-kiinnikesarja
