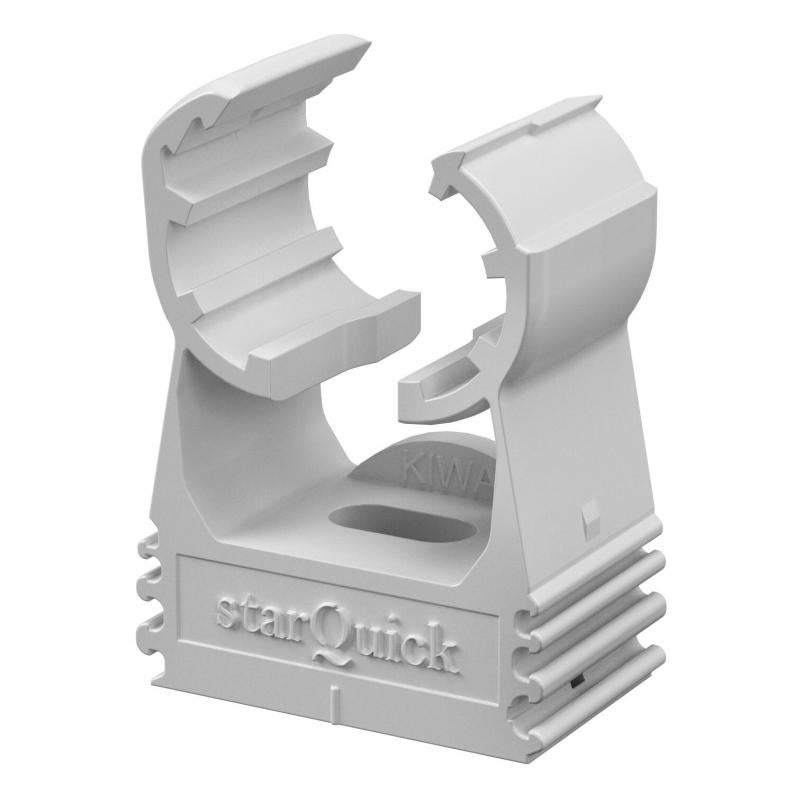

Putkikiinnike, starQuick
Type SQ-12 LGR
Item no. 2146061
EAN 4012195595410
Item no. / Type
Nimelliskoko
This item is a discontinued product!
You can find the successor product here.
Smallest selling unit: 100 Kappale
100Kappale
Kappale
Description
Kuormitusta kestävä putkikiinnike sähköasennusputkien ja muovisten ja metallisten saniteettiputkien sekä Quick-Pipe-asennusputken kiinnittämiseen. Monipuoliset kiinnitysmahdollisuudet seiniin ja kattoihin ja teräsrakenteisiin sekä sisätiloissa että ulkoalueilla. Useiden millimetrien joustava kiinnitysalue. Putkien asennus ilman työkaluja. Voidaan asentaa rinnakkain Ø 28 mm asti OBOn Quick- tai starQuick-putkikiinnikkeillä. Suuria kuormituksia varten kaksoiskiinnikkeellä. Eri väleillä ja kiinnikkeiden lukumäärillä voidaan asentaa myös asennuskiskoon.
Technical data

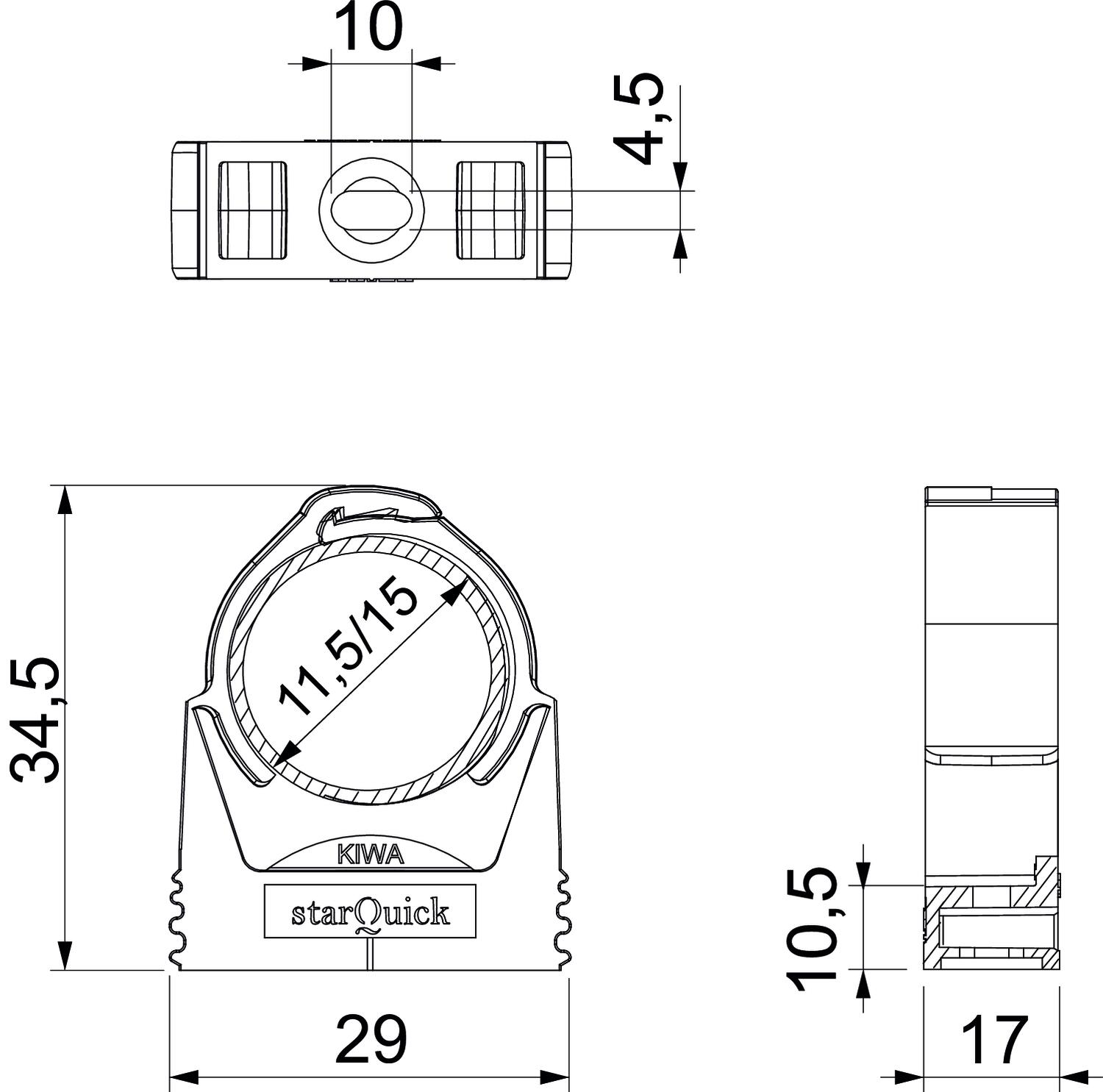

Mitat
| Mitta A | 29 mm |
|---|---|
| Mitta B | 17 mm |
| Mitta H | 34,5 mm |
| Mitta F | 4,5 mm |
| Mitta h | 10,5 mm |
| Mitta E | 10 mm |
Tekniset tiedot
| Nimelliskoko | 12-14 |
|---|---|
| Halogeeniton | kyllä |
| UV-kestävä | kyllä |
| Toisiinsa liitettävät | kyllä |
| Suljettu | kyllä |
| Kaapelien/asennusputkien lukumäärä | 1 |
| Murtokuorma | 0,55 kN |
| Sisäkkeellä | ei |
| Kiinnitystapa | Ruuvin reikä |
| ROHS-vaatimusten mukainen | kyllä |
| Kiinnitysalue D min. | 11,5 mm |
| Kiinnitysalue D maks. | 15 mm |
| itsesammuva | VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C |
| Koko | 11,5-15mm |
| Materiaali | Polyamidii |
| Väri | vaaleanharmaa, RAL 7035 |
| Tuotesarja | Quick-kiinnikesarja |
