Putkikiinnike Quick, vaaleanharmaa
Type 2955 M20
Item no. 2149010
EAN 4012195583936
Item no. / Type / E-No.
Nimelliskoko
Smallest selling unit: 100 Kappale
100Kappale
Kappale
Description
Putkikiinnike metristen teräspanssariputkien, kevyiden ja raskaiden eristysputkien sekä Quick-Pipe-asennusputkin kiinnittämiseen. Monipuoliset kiinnitysmahdollisuudet seiniin ja kattoihin sekä sisätiloissa että katetuilla ulkoalueilla. Pitkittäisreikä sivusuuntaista oikaisua varten, kun asennetaan puuruuveilla ja lyöntitulpilla. Putkien asennus ilman työkaluja. Voidaan asentaa rinnakkain myös OBOn Multi-Quick- tai starQuick-putkikiinnikkeillä. Koot M16-M32 voidaan kiinnittää kierteillä M6. Kiinnitysväli 50-60 cm, maks. vetoarvot F 20° C huonelämpötilassa, katso taulukko.
Technical data

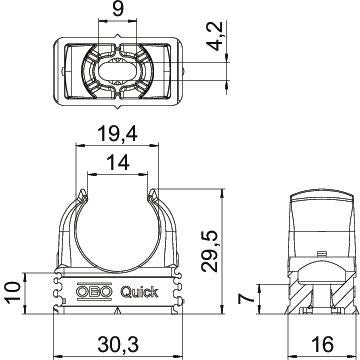

Mitat
| Mitta A | 30,3 mm |
|---|---|
| Mitta B | 16 mm |
| Mitta H | 29,5 mm |
| Mitta C | 14 mm |
| Mitta F | 4,2 mm |
| Mitta h | 10 mm |
| Mitta E | 9 mm |
| Mitta D | 19,4 mm |
Tekniset tiedot
| Nimelliskoko | M20 |
|---|---|
| Halogeeniton | kyllä |
| Murtokuormitusarvot | 75 N |
| UV-kestävä | ei |
| Toisiinsa liitettävät | kyllä |
| Suljettu | ei |
| Kaapelien/asennusputkien lukumäärä | 1 |
| Murtokuorma | 0,09 kN |
| Sisäkkeellä | ei |
| Kiinnitystapa | Ruuvin reikä |
| ROHS-vaatimusten mukainen | kyllä |
| Putken/kaapelin halkaisija min. | 20 mm |
| Putken/kaapelin halkaisija maks. | 20 mm |
| Kiinnitysalue D min. | 20 mm |
| Kiinnitysalue D maks. | 20 mm |
| Koko | M20 |
| Materiaali | polypropeeni |
| Väri | vaaleanharmaa, RAL 7035 |
| Tuotesarja | Quick-kiinnikesarja |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 0,0151 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,0151 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-09-26T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
Accessories
Asennustarvikkeet
Article
Type
Item no.
Amount
DP GM6 30
2351673
Smallest selling unit: 100 Kappale
100Kappale
Kappale
Item no. 2351673
Kiinnitystulppa Delta-Push® M6-kierteelläType
DP GM6 30
Smallest selling unit: 100 Kappale
100Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (4)
Ilmoitus (4)
Sertifikaatit (2)
Tuotekuvat (2)
3D-tietojen lataus (1)
