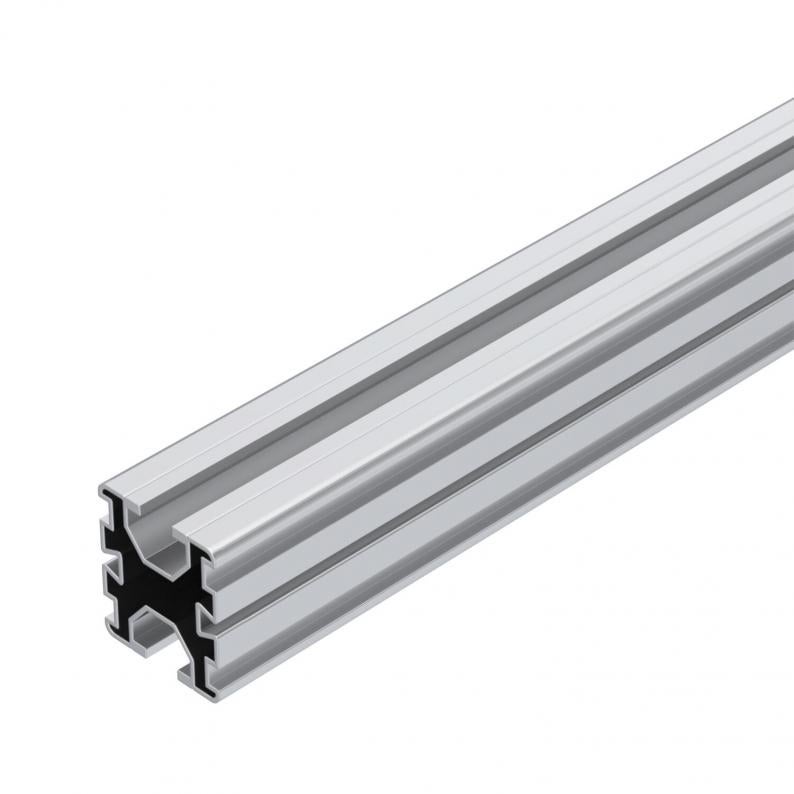

Profiilikisko aurinkomoduulien asennukseen

Profiilikisko aurinkomoduulien asennukseen

Type TP 45 4700 ALU
|
Item no. 5900410
|
EAN 4012197368623
Show all variants
Item no. / Type
Pituus

Smallest selling unit: 4 Kappale

Kappale

Description

Profiilikisko aurinkopaneelien asennukseen tasakattoihin ja harjakattoihin. Tasakattoasennus yleiskäyttöisen tukijalan UniBase ja lyhyiden ja pitkien tukien STK ja STL kanssa. Profiilin pikakiinnitys tukijalkaan sovittimella Unibase TMP. Kiinnitys harjakattoon kattokoukuilla DHU. Profiilin pikakiinnitys kattokoukkuun. Useiden profiilikiskojen ruuviliitos jatkokappaleella LV 45 ja ristiliittimellä KV 45. Molemminpuolisella 10 mm uralla liukumuttereille ja yleis- sekä maadoitusliittimille.
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan

Technical data

Mitat

Pituus4700 mm
Pohjamitta40 mm
Korkeus45 mm

Tekniset tiedot

ROHS-vaatimusten mukainenkyllä
Koko40x45x4700
Pintakirkas
Materiaalialumiini
Värialumiini
Asennuskanava integroituei
Asennuskanava tarvittaessaei
Taivutusvastus Wx3680 mm³
Taivutusvastus Wy3760 mm³
TuotesarjaMagic PV Flat, Magic PV Pitch

Accessories

Järjestelmätarvikkeet
Asennustarvikkeet
Type
KLU A2

Smallest selling unit: 20 Kappale

Kappale

Type
EK 45 G

Smallest selling unit: 20 Kappale

Kappale

Type
LV 45 DD

Smallest selling unit: 20 Kappale

Kappale

Downloads

0 selected

Tietolehti (1)
Luettelot ja esitteet (4)
Ilmoitus (2)
Ohjeet ja neuvot (4)
Tuotekuvat (2)
3D-tietojen lataus (1)

Variants

Pituus
TP 45 4700 ALU
Item no.
5900410
Pituus
4700
TP 45 2350 ALU
Item no.
5900405
Pituus
2350
TP 45 4700 ALU S
Item no.
5900412
Pituus
4700
