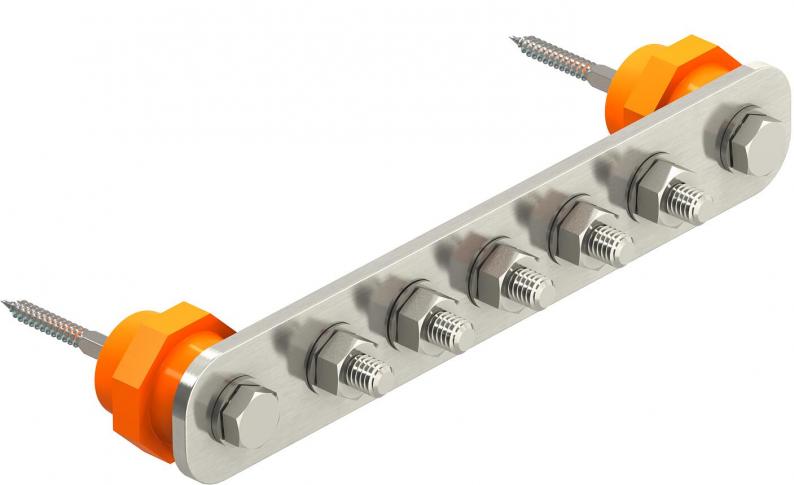

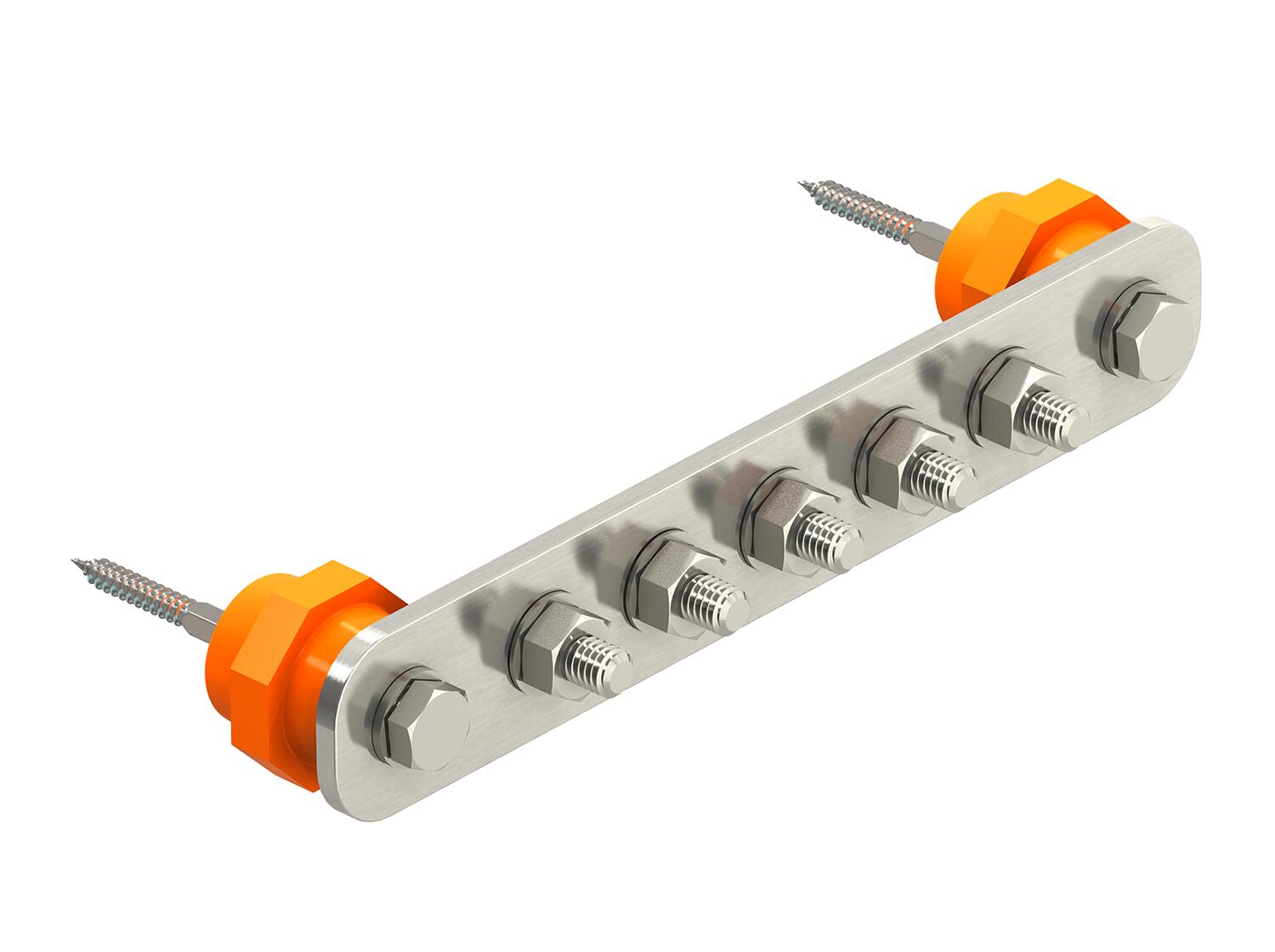

Potentiaalintasauskisko BigBar teolliseen käyttöön
Type 1802 5 VA
|Item no. 5015854
|EAN 4012195002277
Item no. / Type / E-No.
Pituus
Pohjamitta
Korkeus
Liitäntöjen lukumäärä
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Pääpotentiaalintasauskisko potentiaalintasaukseen VDE 0100 osan 410 osan 540 mukaan sekä salamasuojauksen potentiaalintasaukseen VDE 0185-305 (IEC 62305) mukaan
• tukieristimet
• johtimien nopea ja helppo asennus itselukittuvilla ruuveilla M10
• mallit ruostumattomasta teräksestä (V2A) soveltuvat ulkokäyttöön
• täydellinen tulpilla ja ruuveilla seinäasennukseen
• jousialuslevyllä (DIN 137) ruuvien varmistamiseen löystymiseltä (vaaditaan esim. teollisuudessa ja Ex-tiloissa)
• tukieristimet
• johtimien nopea ja helppo asennus itselukittuvilla ruuveilla M10
• mallit ruostumattomasta teräksestä (V2A) soveltuvat ulkokäyttöön
• täydellinen tulpilla ja ruuveilla seinäasennukseen
• jousialuslevyllä (DIN 137) ruuvien varmistamiseen löystymiseltä (vaaditaan esim. teollisuudessa ja Ex-tiloissa)
Technical data

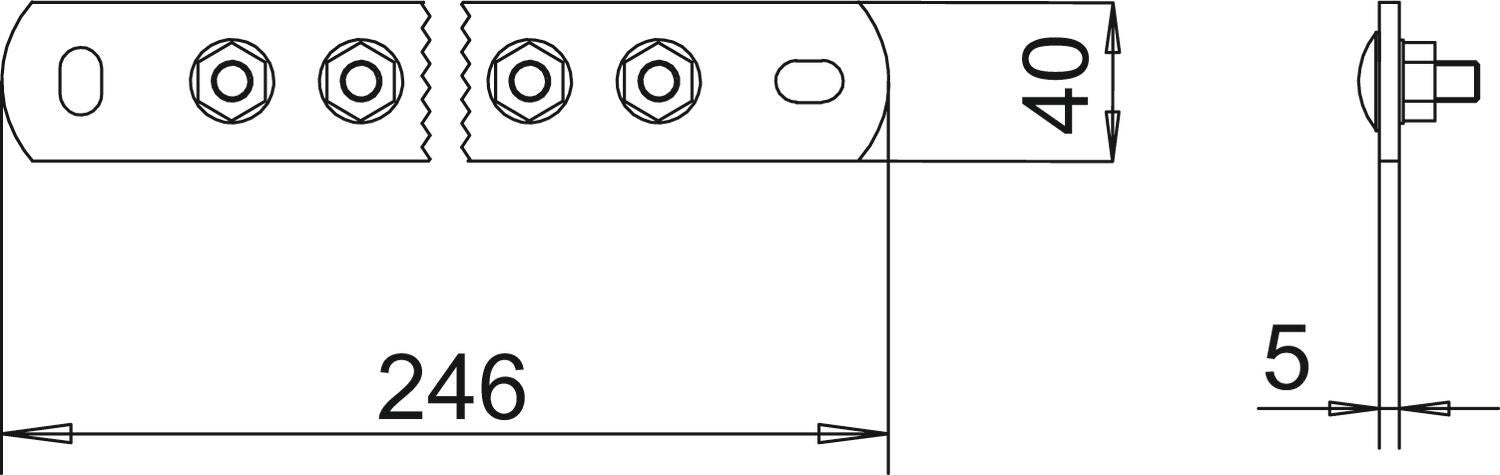

Mitat
| Pituus | 246 mm |
|---|---|
| Pohjamitta | 40 mm |
| Korkeus | 5 mm |
Tekniset tiedot
| Liitäntöjen lukumäärä | 5 |
|---|---|
| Eristin | kyllä |
| Liitäntöjen lukumäärä, pyöröjohtimet yhteensä | 5 |
| Liitäntöjen lukumäärä, pyöröjohtimet 8 mm | 0 |
| Liitäntöjen lukumäärä, pyöröjohtimet 10 mm | 0 |
| Liitäntöjen lukumäärä, pyöröjohtimet 8 - 10 mm | 0 |
| Liitäntöjen lukumäärä, lattajohtimet alle 30 mm | 0 |
| Liitäntöjen lukumäärä, lattajohtimet alle 40 mm | 0 |
| Liitäntöjen lukumäärä, johto maks. 6 mm², jäykkä | 0 |
| Liitäntöjen lukumäärä, johto maks. 16 mm², jäykkä | 0 |
| Liitäntöjen lukumäärä, johto maks. 25 mm² jäykkä | 0 |
| Liitäntöjen lukumäärä, johto maks. 95 mm², jäykkä | 0 |
| Potentiaalintasauskiskon valmistusmateriaali | ruostumaton teräs (V2A) |
| Liittimen valmistusmateriaali | ruostumaton teräs (V2A) |
| Malli | vain liitin |
| Salamavirran kuormituskyky | H/100 kA |
| ROHS-vaatimusten mukainen | kyllä |
| Rakennemuoto | Moduulirakenne |
| Koko | 5xM10 |
| Materiaali | teräs, ruostumaton 1.4301 |
| Tuotesarja | Ex |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 3,6271 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 3,6271 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Kappale |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
1802 AH 5
5015880
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 5015880
Kansi potentiaalintasauskiskolle BigBarType
1802 AH 5
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (5)
Ilmoitus (4)
Ohjeet ja neuvot (1)
Tuotekuvat (3)
3D-tietojen lataus (2)
Variants
Type
Pituus
Pohjamitta
Korkeus
Liitäntöjen lukumäärä
Item no.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
1802 DC 5+5 VA
605
40
85
10
5015876
Pituus
Korkeus
Liitäntöjen lukumäärä
1802 5 VA
Item no.
5015854
Pituus
246
Pohjamitta
40
Korkeus
5
Liitäntöjen lukumäärä
5
1802 10 VA
Item no.
5015866
Pituus
408,5
Pohjamitta
40
Korkeus
5
Liitäntöjen lukumäärä
10
1802 DC 5+5 VA
Item no.
5015876
Pituus
605
Pohjamitta
40
Korkeus
85
Liitäntöjen lukumäärä
10
