Pitkien kannatusvälien levyhylly WKSG 160 FT

Pitkien kannatusvälien levyhylly WKSG 160 FT

Type WKSG 166 FT
|
Item no. 6098566
|
EAN 4012196656295
Show all variants
Item no. / Type
6098566 / WKSG 166 FT
Pituus
6000 mm
Pohjamitta
600 mm
Palonkestävyys
ei
Levyn paksuus
2 mm

Smallest selling unit: 6 m

m

Description

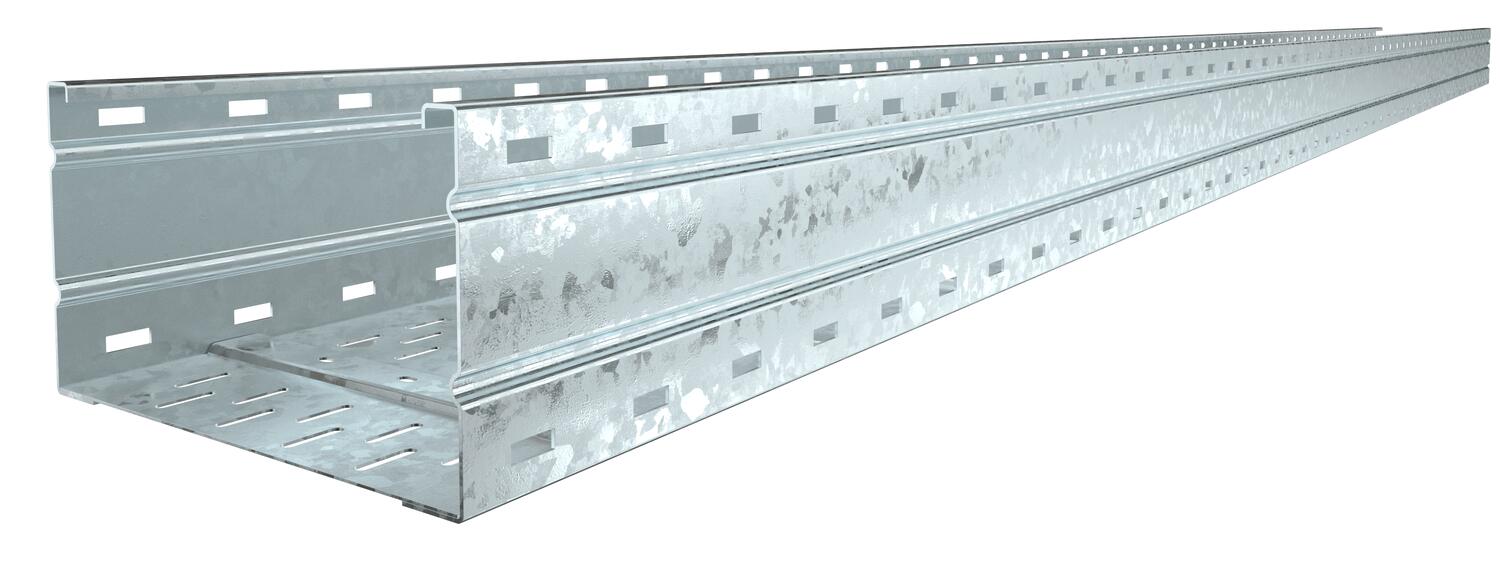

Levyhyllyt pitkiin kannatusväleihin, rei'itetty, sivun korkeudella 160 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.

Jatkokappaleet WRV 160 on tilattava erikseen.

  • sähkömagneettinen suojaus, EMC
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Levyhylly, sivun korkeus 160 mm
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

Mitat

Pituus6000 mm
Pohjamitta600 mm
Korkeus160 mm
Mitta L6000 mm
Mitta B600 mm

Tekniset tiedot

Palonkestävyysei
Sivurei'ityskyllä
Liittimen malliilman jatkokappaletta
Pitkän kannatusvälin mallikyllä
Hyötypoikkipinta914 cm²
Ruostumaton teräs, peitattuei
Levyn paksuus2 mm
Asennusrei'itys pohjassakyllä
Hyötypoikkipinta91400 mm²
Mitat600x6000
ROHS-vaatimusten mukainenkyllä
Koko160x600x6000
Pinta= upottamalla kuumasinkitty
Materiaaliteräs
Värisinkki
Sähkömagneettinen suojaus kannella50 dB
Sähkömagneettinen suojaus ilman kantta20 dB
Hyötypituus6000 mm
Kaapelihyllyjen jatkokappaletyyppiruuvattu
TuotesarjaWKSG-sarja

Kuormitukset

Tukiväli 3,0 m3 kN/m
Tukiväli 3,5 m2,73 kN/m
Tukiväli 4,0 m2,5 kN/m
Tukiväli 4,5 m2,24 kN/m
Tukiväli 5,0 m2 kN/m
Tukiväli 6,0 m1,6 kN/m
Tukiväli 7,0 m1,3 kN/m
Tukiväli 8,0 m1 kN/m
Kuormitustaulukko, levyhylly WKSG 160

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille29,4973 kg CO2e / 1 Metri
CO₂ Footprint (GWP)29,4973 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Järjestelmätarvikkeet
Type
WDRL 1116 60 DD

Smallest selling unit: 3 m

m

Item no. 7070334

Jatkosuoja DD
Type
SSLB 600 DD

Smallest selling unit: 20 Kappale

Kappale

Item no. 6227961

Nivelliitos FT
Type
WRGV 160 FT

Smallest selling unit: 2 Kappale

Kappale
