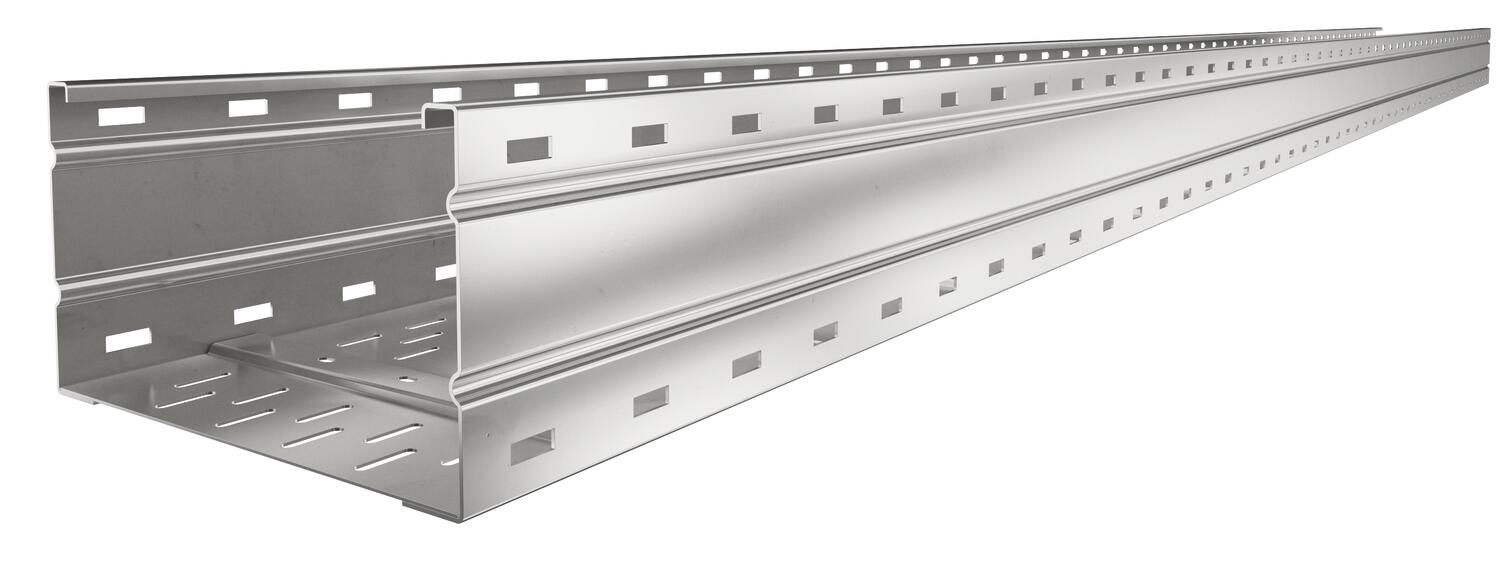

Pitkien kannatusvälien levyhylly WKSG 160 A2

Pitkien kannatusvälien levyhylly WKSG 160 A2

Type WKSG 163 A2
|
Item no. 6098573
|
EAN 4012195683599
Show all variants
Item no. / Type
Pituus
Pohjamitta
Levyn paksuus

Smallest selling unit: 6 m

m

Description

Levyhyllyt pitkiin kannatusväleihin, rei'itetty, sivun korkeudella 160 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.

Jatkokappaleet WRVL 160 on tilattava erikseen.

  • sähkömagneettinen suojaus, EMC
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Levyhylly, sivun korkeus 160 mm
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

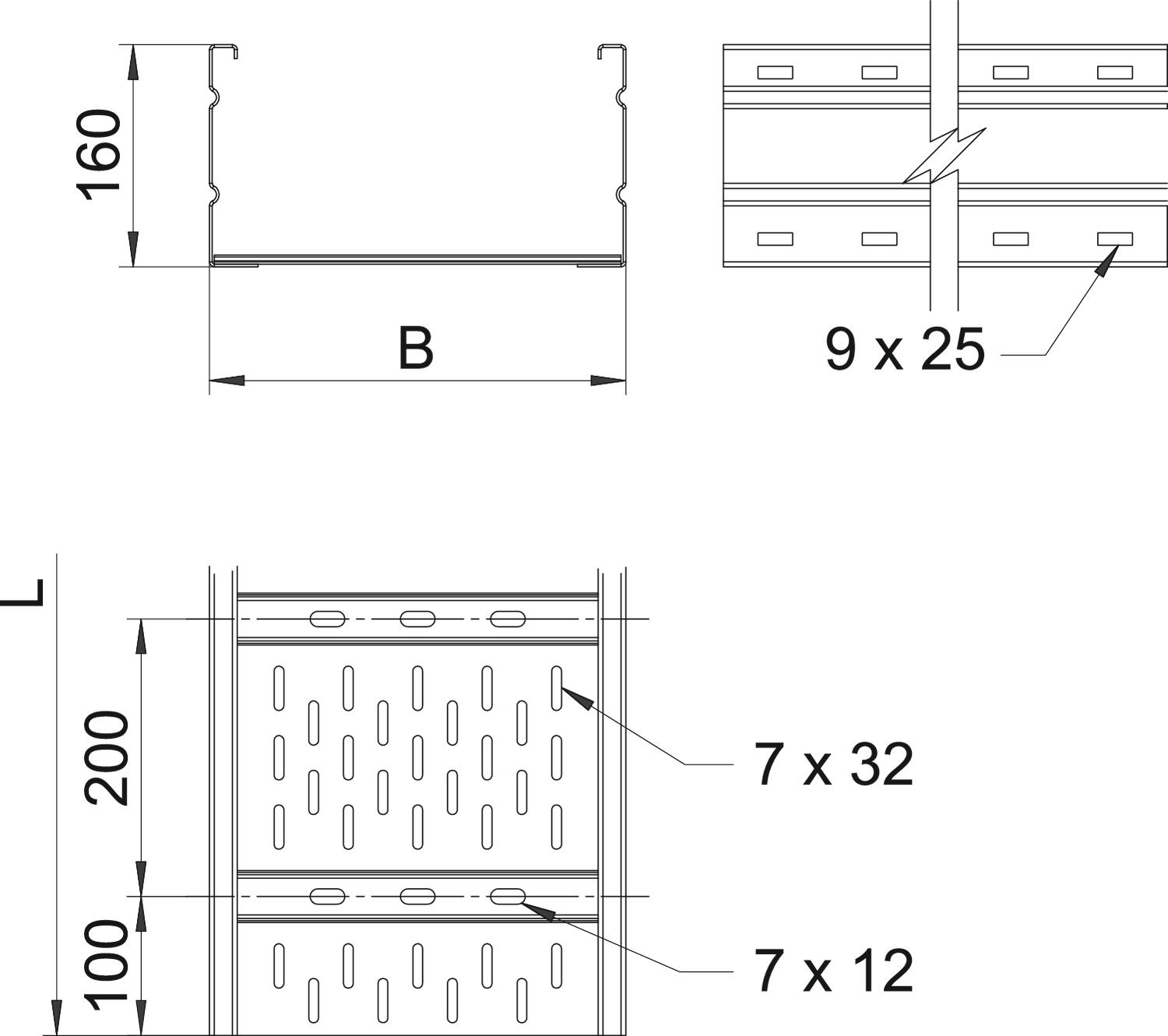

Mitat

Pituus6000 mm
Pohjamitta300 mm
Korkeus160 mm
Mitta L6000 mm
Mitta B300 mm

Tekniset tiedot

Palonkestävyysei
Sivurei'ityskyllä
Liittimen malliilman jatkokappaletta
Pitkän kannatusvälin mallikyllä
Hyötypoikkipinta455 cm²
Ruostumaton teräs, peitattuei
Levyn paksuus2 mm
Asennusrei'itys pohjassakyllä
Hyötypoikkipinta45500 mm²
Mitat160 X 300
ROHS-vaatimusten mukainenkyllä
Koko160x300x6000
Pintakirkas, jälkikäsitelty
Materiaaliteräs, ruostumaton 1.4301
Väriruostumaton teräs
Sähkömagneettinen suojaus kannella50 dB
Sähkömagneettinen suojaus ilman kantta20 dB
Hyötypituus6000 mm
Kaapelihyllyjen jatkokappaletyyppiruuvattu
TuotesarjaWKSG-sarja

Kuormitukset

Tukiväli 3,0 m2,9 kN/m
Tukiväli 3,5 m2,59 kN/m
Tukiväli 4,0 m2,3 kN/m
Tukiväli 4,5 m2,04 kN/m
Tukiväli 5,0 m1,8 kN/m
Tukiväli 6,0 m1,4 kN/m
Tukiväli 7,0 m1 kN/m
Tukiväli 8,0 m0,7 kN/m
Kuormitustaulukko, levyhylly WKSG 160

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille48,8197 kg CO2e / 1 Metri
CO₂ Footprint (GWP)48,8197 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Järjestelmätarvikkeet

Item no. 6227724

Jatkokappale A2
Type
WRVL 160 A2

Smallest selling unit: 2 Kappale

Kappale

Type
WRWV 160 I A2

Smallest selling unit: 1 Kappale

Kappale

Item no. 6227965

Nivelliitos A2
Type
WRGV 160 A2

Smallest selling unit: 2 Kappale

Kappale

Downloads

0 selected

Tietolehti (1)
Luettelot ja esitteet (1)
Ilmoitus (5)
Ohjeet ja neuvot (1)
Tuotekuvat (3)
3D-tietojen lataus (1)

Variants

Pohjamitta
WKSG 163 A2
Item no.
6098573
Pituus
6000
Pohjamitta
300
Palonkestävyys
ei
Levyn paksuus
2
WKSG 164 A2
Item no.
6098575
Pituus
6000
Pohjamitta
400
Palonkestävyys
ei
Levyn paksuus
2
WKSG 166 A2
Item no.
6098579
Pituus
6000
Pohjamitta
600
Palonkestävyys
ei
Levyn paksuus
2
