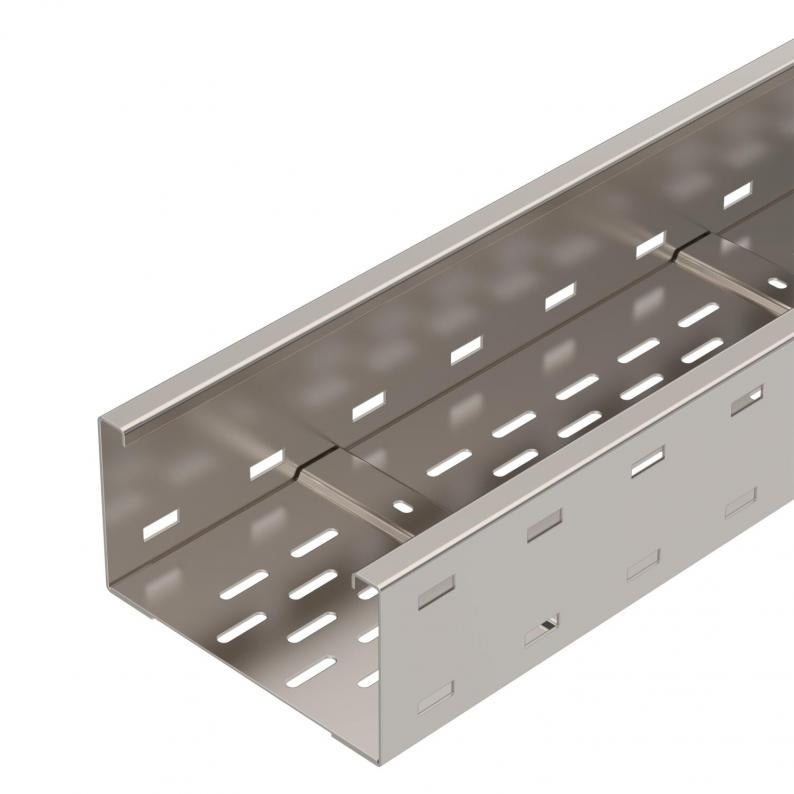

Pitkien kannatusvälien levyhylly WKSG 110 A2
Type WKSG 120 A2
|Item no. 6098161
|EAN 4012195683506
Item no. / Type
Pituus
Pohjamitta
Levyn paksuus
Smallest selling unit: 6 m
6m
m
Description
Levyhyllyt pitkiin kannatusväleihin, rei'itetty, sivun korkeudella 110 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Jatkokappaleet WRVL 110 on tilattava erikseen.
Technical data

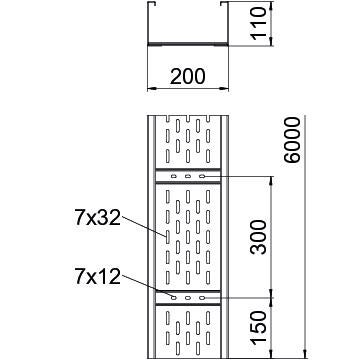

Mitat
| Pituus | 6000 mm |
|---|---|
| Pohjamitta | 200 mm |
| Korkeus | 110 mm |
| Mitta L | 6000 mm |
| Mitta B | 200 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | kyllä |
| Liittimen malli | ilman jatkokappaletta |
| Pitkän kannatusvälin malli | kyllä |
| Hyötypoikkipinta | 202 cm² |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 2 mm |
| Asennusrei'itys pohjassa | kyllä |
| Hyötypoikkipinta | 20200 mm² |
| Mitat | 110 X 200 |
| ROHS-vaatimusten mukainen | kyllä |
| Koko | 110x200x6000 |
| Pinta | kirkas, jälkikäsitelty |
| Materiaali | teräs, ruostumaton 1.4301 |
| Väri | ruostumaton teräs |
| Sähkömagneettinen suojaus kannella | 50 dB |
| Sähkömagneettinen suojaus ilman kantta | 20 dB |
| Hyötypituus | 6000 mm |
| Kaapelihyllyjen jatkokappaletyyppi | ruuvattu |
| Tuotesarja | WKSG-sarja |
Kuormitukset
| Tukiväli 3,0 m | 2,5 kN/m |
|---|---|
| Tukiväli 3,5 m | 2,01 kN/m |
| Tukiväli 4,0 m | 1,6 kN/m |
| Tukiväli 4,5 m | 1,32 kN/m |
| Tukiväli 5,0 m | 1,1 kN/m |
| Tukiväli 6,0 m | 0,75 kN/m |
| Tukiväli 7,0 m | 0,45 kN/m |
| Tukiväli 8,0 m | 0,2 kN/m |

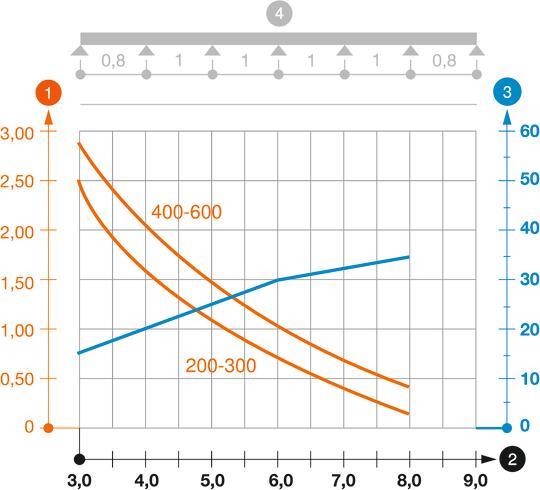

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 35,9073 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 35,9073 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (1)
Ilmoitus (5)
Ohjeet ja neuvot (1)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Palonkestävyys
Levyn paksuus
Item no.
WKSG 120 A2
6000
200
ei
2
6098161

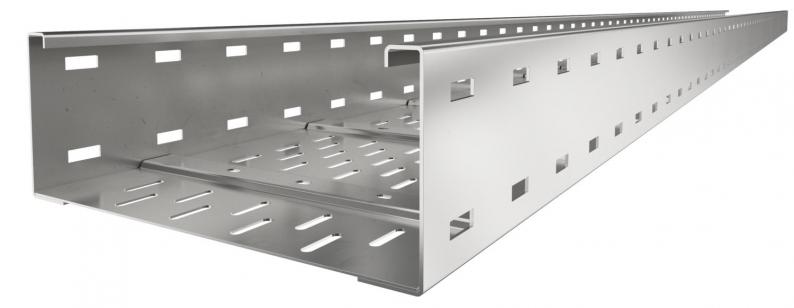

WKSG 130 A2
