Pienan tukilevy palonkestävään asennuksiin FS
Type SAB20 FS
|Item no. 6222943
|EAN 4012196555857
Item no. / Type / E-No.
Pohjamitta
Materiaalin vahvuus
Smallest selling unit: 25 Kappale
25Kappale
Kappale
Description
Pienojen tukilevyt kaapelien tukipintojen suurentamiseen muoto-osissa palonkestävien tikashyllyjen asennuksessa DIN 4102 osan 12 mukaan. Jotta kaapeleilla on palon syttyessä mahdollisimman suuri tukipinta tikashyllyjen muoto-osissa, pitää lisäksi käyttää pienojen tukilevyjä. Pienojen tukilevyt sijoitetaan irrallisina tikashyllyjen muoto-osien pienojen päälle. Alaspäin muotoillut kiinnitysnokat estävät poisluiskahtamisen.
Tikashyllylle leveydellä 200 mm
Technical data

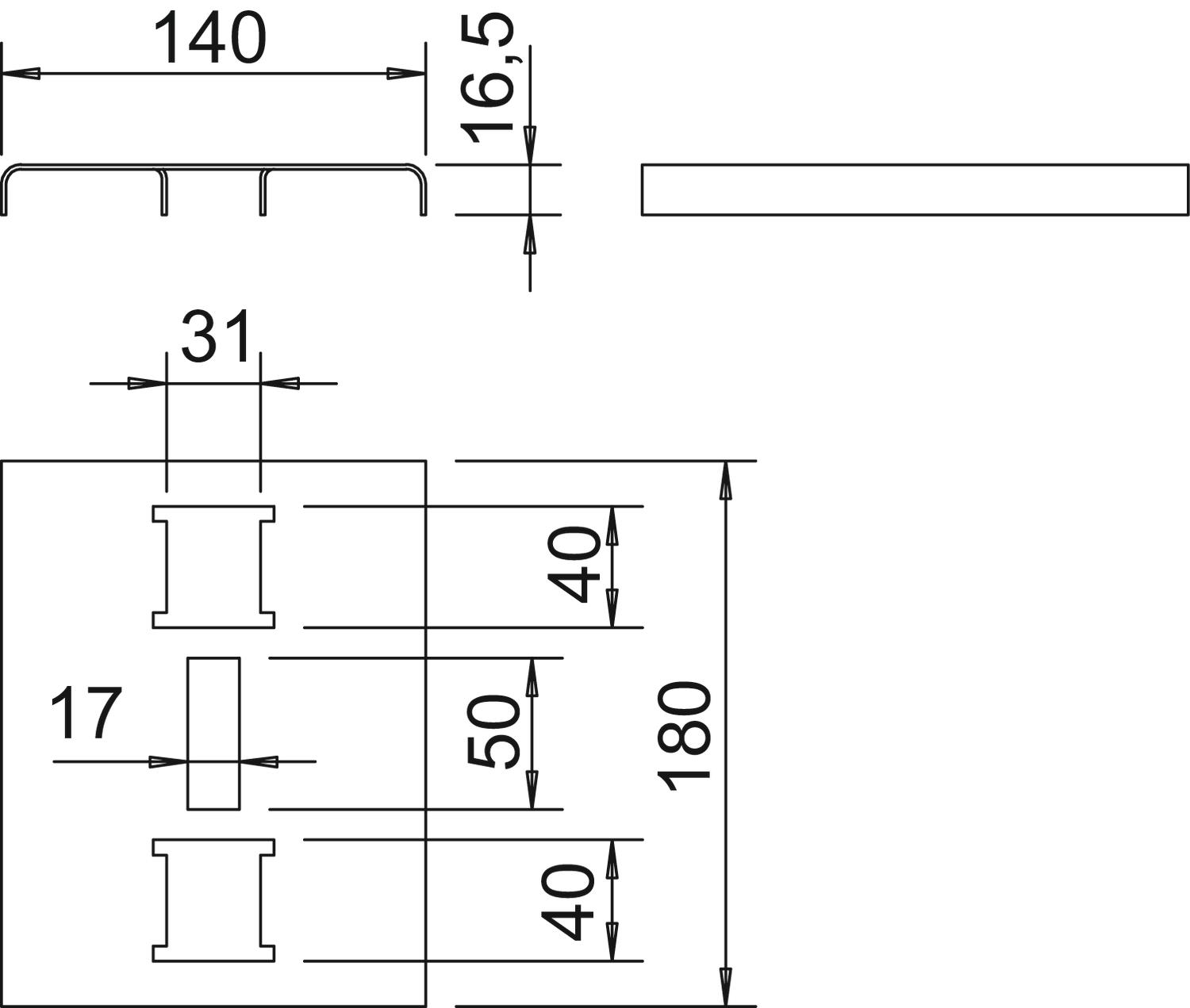

Mitat
| Pohjamitta | 180 mm |
|---|---|
| Korkeus | 16,5 mm |
| Mitta B | 180 mm |
| Mitta b | 50 mm |
| Mitta a | 40 mm |
Tekniset tiedot
| Palonkestävyys | kyllä |
|---|---|
| Pitkän kannatusvälin malli | ei |
| Ruostumaton teräs, peitattu | ei |
| Materiaalin vahvuus | 1,5 mm |
| Rei'ityksellä | kyllä |
| ROHS-vaatimusten mukainen | kyllä |
| Koko | 180x140x16,5 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 0,9309 kg CO2e / 1 Kappale |
|---|
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (4)
Ilmoitus (2)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pohjamitta
Materiaalin vahvuus
Item no.
SAB20 FS
180
1,5
6222943
SAB30 FS
280
1,5
6222951
SAB40 FS
380
1,5
6222978
Pohjamitta
SAB20 FS
Item no.
6222943
Pohjamitta
180
Materiaalin vahvuus
1,5
SAB30 FS
Item no.
6222951
Pohjamitta
280
Materiaalin vahvuus
1,5
SAB40 FS
Item no.
6222978
Pohjamitta
380
Materiaalin vahvuus
1,5
