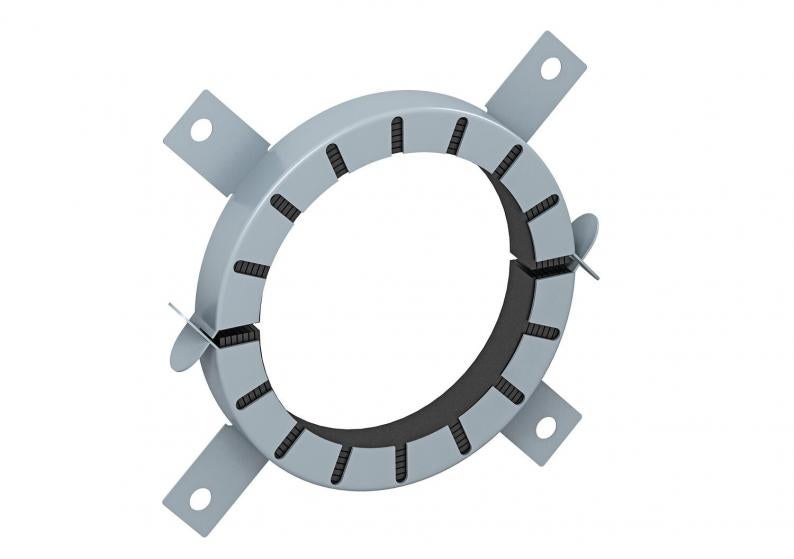

Palokatkomansetti 4 kiinnityspisteellä
Type TCX-090
Item no. 7202206
EAN 4012195856627
Item no. / Type / E-No.
asennusputken halkaisijalle, min.
asennusputken halkaisijalle, maks.
Mitta d
Mitta d min.
Mitta h
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Palokatkomansetti palaville putkille.
Teräspeltikuoressa olevat palokatkopalat paisuvat palotilanteessa ja painuvat suurella paineella asennusputkea vasten. Käyttö sisätiloissa.
Kiinnitys ruuveilla tai kierrepulteilla M6 kokoon 75, sen jälkeen M8.
Teräspeltikuoressa olevat palokatkopalat paisuvat palotilanteessa ja painuvat suurella paineella asennusputkea vasten. Käyttö sisätiloissa.
Kiinnitys ruuveilla tai kierrepulteilla M6 kokoon 75, sen jälkeen M8.
Technical data

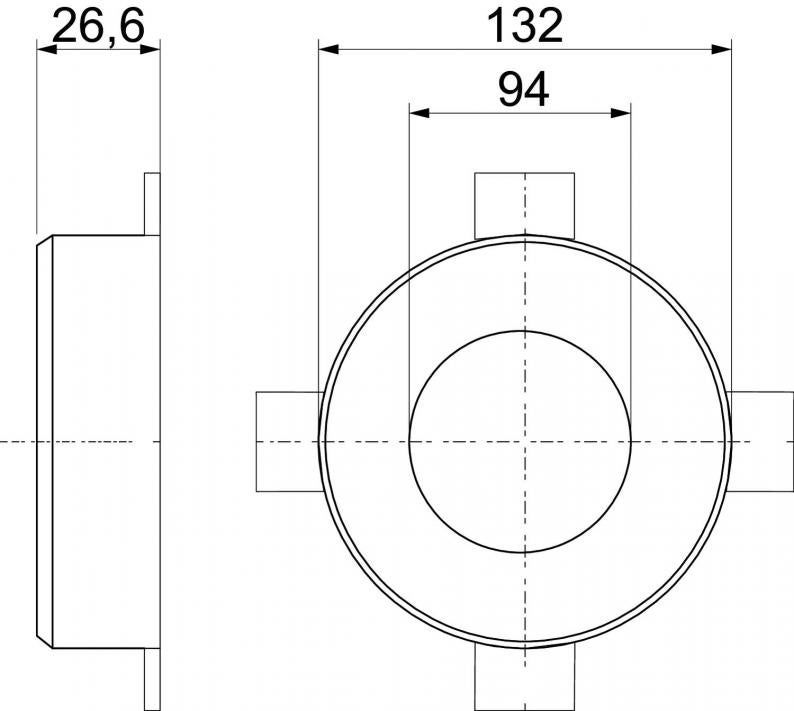

Mitat
| Pituus | 132 mm |
|---|---|
| Pohjamitta | 132 mm |
| Korkeus | 26,6 mm |
| Mitta d | 94 mm |
| Mitta d min. | 132 mm |
| Mitta h | 26,6 mm |
Tekniset tiedot
| asennusputken halkaisijalle, min. | 90 mm |
|---|---|
| asennusputken halkaisijalle, maks. | 92 mm |
| Lisätarvikkeet välttämättömiä | kyllä |
| ROHS-vaatimusten mukainen | kyllä |
| Koko | Ø90mm |
| Materiaali | Palokatkomateriaali |
| Väri | harmaa |
| Tuotesarja | PYROCOMB® |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Item no. 7202300
Vaahtoava palokatkomassa patruunassaType
DSX-K
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Downloads
0 selected
Tietolehti (2)
Luettelot ja esitteet (3)
Ilmoitus (5)
Sertifikaatit (5)
Ohjeet ja neuvot (4)
Tuotekuvat (2)
Variants
Type
asennusputken halkaisijalle, min.
asennusputken halkaisijalle, maks.
Mitta d
Mitta d min.
Mitta h
Item no.
TCX-063
63
65
67
94
26
7202204
TCX-075
75
77
79
106
26
7202205
TCX-090
90
92
94
132
26,6
7202206
TCX-110
110
112
114
155
26,6
7202207
TCX-125
125
127
129
172
40
7202208
asennusputken halkaisijalle, min.
asennusputken halkaisijalle, maks.
Mitta d
Mitta d min.
Mitta h
TCX-063
Item no.
7202204
asennusputken halkaisijalle, min.
63
asennusputken halkaisijalle, maks.
65
Mitta d
67
Mitta d min.
94
Mitta h
26
TCX-075
Item no.
7202205
asennusputken halkaisijalle, min.
75
asennusputken halkaisijalle, maks.
77
Mitta d
79
Mitta d min.
106
Mitta h
26
TCX-090
Item no.
7202206
asennusputken halkaisijalle, min.
90
asennusputken halkaisijalle, maks.
92
Mitta d
94
Mitta d min.
132
Mitta h
26,6
TCX-110
Item no.
7202207
asennusputken halkaisijalle, min.
110
asennusputken halkaisijalle, maks.
112
Mitta d
114
Mitta d min.
155
Mitta h
26,6
TCX-125
Item no.
7202208
asennusputken halkaisijalle, min.
125
asennusputken halkaisijalle, maks.
127
Mitta d
129
Mitta d min.
172
Mitta h
40
