Palkkikiinnike läpireiällä
Type FL 1 TG
Item no. 1488015
EAN 4012195150855
Item no. / Type / E-No.
Pituus
Pohjamitta
Korkeus
Kiinnitysreikä
Kierre
Murtokuorma
Laipan paksuus F min.
Laipan paksuus F maks.
Smallest selling unit: 50 Kappale
50Kappale
Kappale
Description
Läpireiällä.
Enimmäiskiristysmomentti: 8 Nm
Enimmäiskiristysmomentti: 8 Nm
Technical data

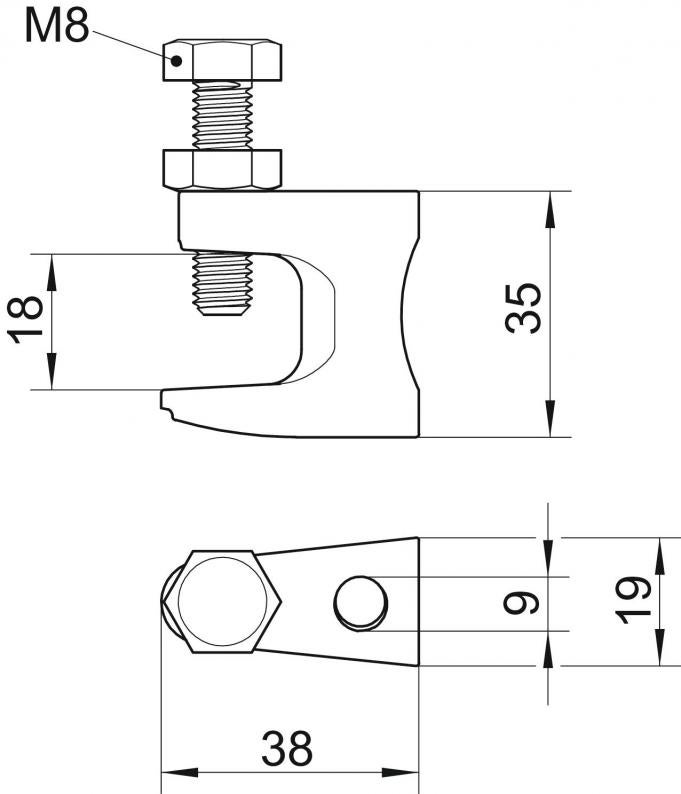

Mitat
| Pituus | 38 mm |
|---|---|
| Pohjamitta | 19 mm |
| Korkeus | 35 mm |
| Mitta L | 38 mm |
| Mitta B | 19 mm |
| Mitta H | 35 mm |
| Mitta F | 18 mm |
| Mitta G (mm) | M8 |
| Mitta D | 9 mm |
Tekniset tiedot
| Kiinnitysreikä | 9 mm |
|---|---|
| Kierre metrinen | 8 |
| Kierre | M8 |
| Saranoitu | ei |
| Kiinnityskappale, säädettävä | ei |
| Murtokuorma | 1,2 kN |
| Maks. Kiristysmomentti | 8 Nm |
| ROHS-vaatimusten mukainen | kyllä |
| Kiinnitystapa | ruuvia |
| Liitäntätapa/-rakenneosa | Reikä |
| Laipan paksuus F min. | 0 mm |
| Laipan paksuus F maks. | 18 mm |
| Koko | 0-17mm |
| Materiaali | adusoitu valurauta |
| Tuotesarja | Palkkikiinnike |
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (1)
Ilmoitus (5)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Kiinnitysreikä
Kierre
Murtokuorma
Laipan paksuus F min.
Laipan paksuus F maks.
Item no.
FL 1 TG
38
19
35
9
M8
1,2
0
18
1488015
FL 2 TG
44
21
42
11
M10
2,5
0
20
1488023
FL 3 TG
58
23,5
54
13
M10
3,5
0
26
1488031
Pituus
Pohjamitta
Korkeus
Kiinnitysreikä
Kierre
Murtokuorma
Laipan paksuus F maks.
FL 1 TG
Item no.
1488015
Pituus
38
Pohjamitta
19
Korkeus
35
Kiinnitysreikä
9
Kierre
M8
Murtokuorma
1,2
Laipan paksuus F min.
0
Laipan paksuus F maks.
18
FL 2 TG
Item no.
1488023
Pituus
44
Pohjamitta
21
Korkeus
42
Kiinnitysreikä
11
Kierre
M10
Murtokuorma
2,5
Laipan paksuus F min.
0
Laipan paksuus F maks.
20
FL 3 TG
Item no.
1488031
Pituus
58
Pohjamitta
23,5
Korkeus
54
Kiinnitysreikä
13
Kierre
M10
Murtokuorma
3,5
Laipan paksuus F min.
0
Laipan paksuus F maks.
26
