Maadoitusliitin aurinkopaneelien asennusjärjestelmille

Type 249 PV10 6-50V2A

Item no. 5051520

EAN 4012197368715

Tietolehti (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type / E-No.

5051520 / 249 PV10 6-50V2A / 5808209

Soveltuu

Pyöröjohdin

Smallest selling unit: 8 Kappale

Kappale

Description

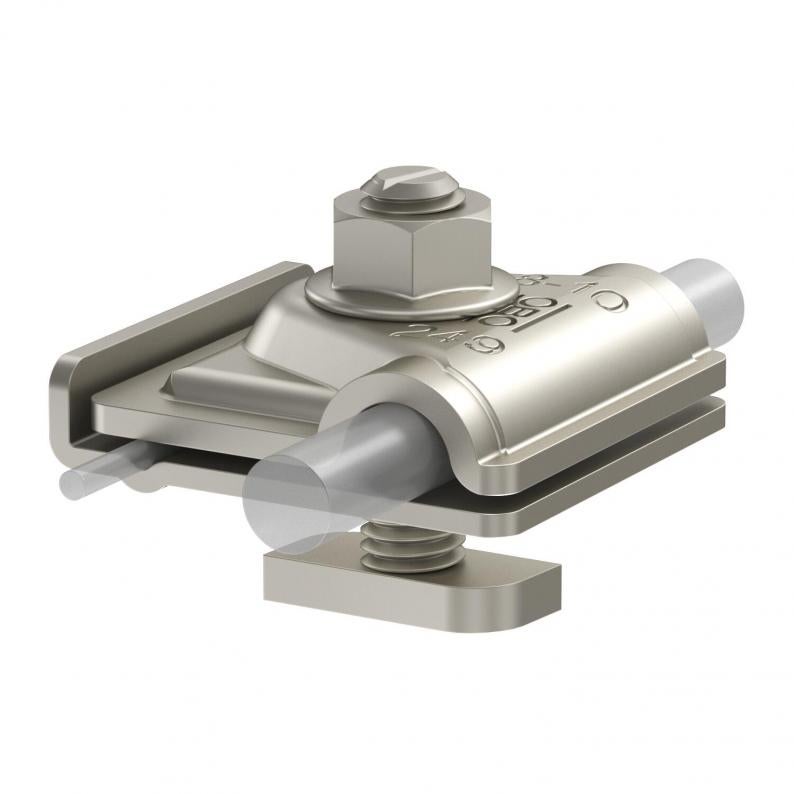

Esiasennettu maadoitusliitin aurinkomoduulien asennusjärjestelmien liittämiseksi potentiaalintasaukseen. Soveltuu aurinkomoduulien asennusjärjestelmien liittämiseen ulkoiseen salamasuojaukseen.
• salamavirran johtokyky maks. 100 kA (10/350)
• nopea asennus integroidun jousimekanismin ansiosta
• pyöröjohtimien RD 8-10 kiinnitykseen
• yksi- ja monilankaisille johtimille: 6-50 mm²
• profiileille 10 mm uralla
• DIN EN 62561-1 vaatimusten mukainen

Technical data

Mitat

Pituus	40 mm
Pohjamitta	43 mm
Korkeus	34 mm

Tekniset tiedot

Kiinnitysruuvilaji	Puristusruuvi
Liitintyyppi	Yleiskäyttöinen liitin
Soveltuu liitäntään	Muuta
Soveltuu	Pyöröjohdin
Salamavirran kuormituskyky	H/100 kA
ROHS-vaatimusten mukainen	kyllä
Pyöröjohtimen halkaisija, johdin 1 min.	8 mm
Pyöröjohtimen halkaisija, johdin 1 maks.	10 mm
Sovitus	RD8-10 + 6-50mm² mm
Koko	8-10mm
Materiaali	teräs, ruostumaton 1.4301

Environmental Data

Pakkaus, ei sisällä muovia	joo

CO2-jalanjälki (GWP) kehdosta portille	0,5919 kg CO2e / 1 Kappale
