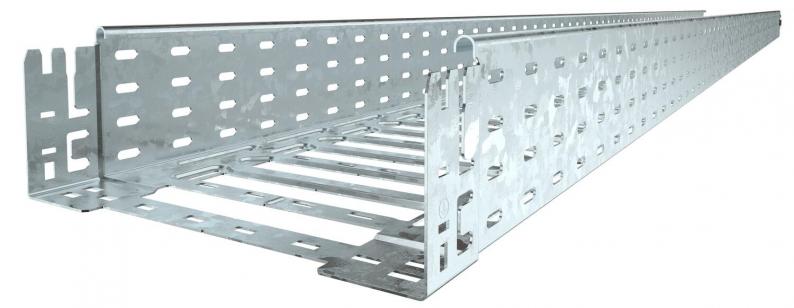

Levyhylly SKS-Magic® 110 FT
Type SKSM 110 FT
|Item no. 6059631
|EAN 4012195829638
Item no. / Type
Pituus
Pohjamitta
Korkeus
Levyn paksuus
Smallest selling unit: 3 m
3m
m
Description
Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.
Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.
Technical data
Mitat
| Pituus | 3050 mm |
|---|---|
| Pohjamitta | 100 mm |
| Korkeus | 110 mm |
| Mitta y | 62 mm |
| Mitta L | 30 mm |
| Mitta B | 100 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | kyllä |
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 108 cm² |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 1,5 mm |
| Asennusrei'itys pohjassa | kyllä |
| NATO - reikäkuva | ei |
| Hyötypoikkipinta | 10800 mm² |
| Kannella | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Koko | 110x100x3050 |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Sähkömagneettinen suojaus kannella | 50 dB |
| Sähkömagneettinen suojaus ilman kantta | 20 dB |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | SKSM-sarja |
Kuormitukset
| Tukiväli 1,5 m | 3 kN/m |
|---|---|
| Tukiväli 2,0 m | 2,57 kN/m |
| Tukiväli 2,5 m | 2,14 kN/m |
| Tukiväli 3,0 m | 1,7 kN/m |
| Tukiväli 3,5 m | 1,25 kN/m |
| Tukiväli 4,0 m | 0,8 kN/m |
Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 8,9928 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 8,9928 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Item no. 6036330
45° kulmakappale 110 FTType
RB 45 110 FT
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 6036830
90° kulmakappale 110 FTType
RB 90 110 FT
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Ilmoitus (5)
Sertifikaatit (1)
Ohjeet ja neuvot (2)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Levyn paksuus
Pinta
Materiaali
Väri
Item no.
SKSM 110 FT
3050
100
110
ei
1,5
= upottamalla kuumasinkitty
teräs
sinkki
6059631
SKSM 120 FT
3050
200
110
ei
1,5
= upottamalla kuumasinkitty
teräs
sinkki
6059635
SKSM 130 FT
3050
300
110
ei
1,5
= upottamalla kuumasinkitty
teräs
sinkki
6059637
