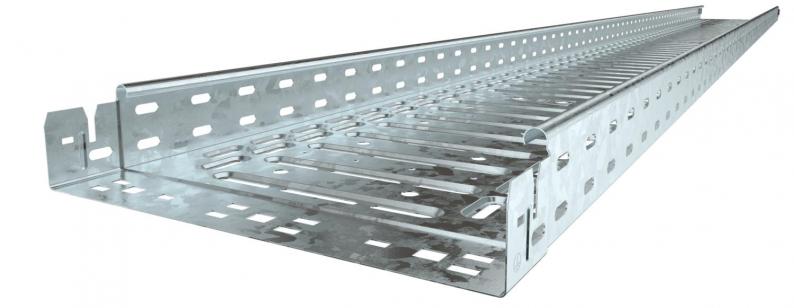

Levyhylly RKS-Magic® 60 FT

Levyhylly RKS-Magic® 60 FT

Type RKSM 620 FT
Item no. 6047639
EAN 4012195903932
Show all variants
Item no. / Type / E-No.
Pituus
Pohjamitta
Korkeus
Levyn paksuus

Smallest selling unit: 3 m

m

Description

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

11 mm reiät kierretankojen suoraa asentamista varten.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.

Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Paloluokka E30
  • Paloluokka E60
  • Paloluokka E90
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

Mitat

Pituus3050 mm
Pohjamitta200 mm
Korkeus60 mm
Mitta y150 mm
Mitta B200 mm
Mitta x100 mm

Tekniset tiedot

Palonkestävyyskyllä
Sivurei'ityskyllä
Liittimen malliintegroitu jatkokappale
Pitkän kannatusvälin malliei
Hyötypoikkipinta118 cm²
Ruostumaton teräs, peitattuei
Levyn paksuus1 mm
Asennusrei'itys pohjassakyllä
NATO - reikäkuvaei
Hyötypoikkipinta11800 mm²
Kannellaei
ROHS-vaatimusten mukainenkyllä
Pohjarei'itys1,00
Koko60x200x3050
Pinta= upottamalla kuumasinkitty
Materiaaliteräs
Värisinkki
PalosuojausPalonkestävät johtojärjestelmät, levy- ja tikashyllyt
Sähkömagneettinen suojaus kannella50 dB
Sähkömagneettinen suojaus ilman kantta20 dB
Kuormitustestityyppi IEC 61537 mukaisestityyppi II
Hyötypituus3000 mm
Kaapelihyllyjen jatkokappaletyyppiPainolukitus
TuotesarjaRKSM-sarja

Kuormitukset

Tukiväli 1,0 m1,2 kN/m
Tukiväli 1,5 m0,9 kN/m
Tukiväli 2,0 m0,6 kN/m
Tukiväli 2,5 m0,4 kN/m
NEMA-kuormaluokka8AA
Kuormitustaulukko, levyhylly RKSM 60

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille6,3896 kg CO2e / 1 Metri
CO₂ Footprint (GWP)6,3896 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Järjestelmätarvikkeet
Type
DRL 200 FT

Smallest selling unit: 3 m

m

Item no. 6036594

90° kulmakappale 60 FT
Type
RB 90 620 FT

Smallest selling unit: 1 Kappale

Kappale

Type
RB W 620 FT

Smallest selling unit: 1 Kappale

Kappale

Downloads

0 selected

Tietolehti (1)
Luettelot ja esitteet (6)
Ilmoitus (5)
Sertifikaatit (6)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (2)

Variants

Pohjamitta
RKSM 610 FT
Item no.
6047612
Pituus
3050
Pohjamitta
100
Korkeus
60
Palonkestävyys
kyllä
Levyn paksuus
1
Pinta
= upottamalla kuumasinkitty
Materiaali
teräs
Väri
sinkki
RKSM 620 FT
Item no.
6047639
Pituus
3050
Pohjamitta
200
Korkeus
60
Palonkestävyys
kyllä
Levyn paksuus
1
Pinta
= upottamalla kuumasinkitty
Materiaali
teräs
Väri
sinkki
RKSM 630 FT
Item no.
6047655
Pituus
3050
Pohjamitta
300
Korkeus
60
Palonkestävyys
kyllä
Levyn paksuus
1
Pinta
= upottamalla kuumasinkitty
Materiaali
teräs
Väri
sinkki
RKSM 640 FT
Item no.
6047690
Pituus
3050
Pohjamitta
400
Korkeus
60
Palonkestävyys
kyllä
Levyn paksuus
1
Pinta
= upottamalla kuumasinkitty
Materiaali
teräs
Väri
sinkki
