Levyhylly RKS-Magic® 60 FS
Type RKSM 610 FS
|Item no. 6047611
|EAN 4012195390879
Item no. / Type / E-No.
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Levyn paksuus
Smallest selling unit: 3 m
3m
m
Description

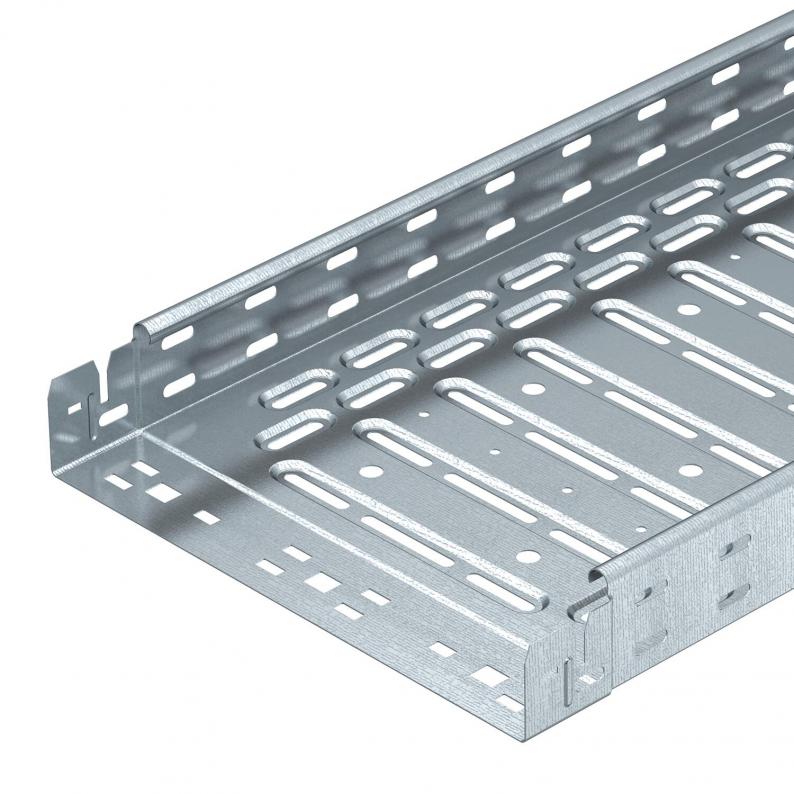

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
11 mm reiät kierretankojen suoraa asentamista varten.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
11 mm reiät kierretankojen suoraa asentamista varten.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.
Technical data

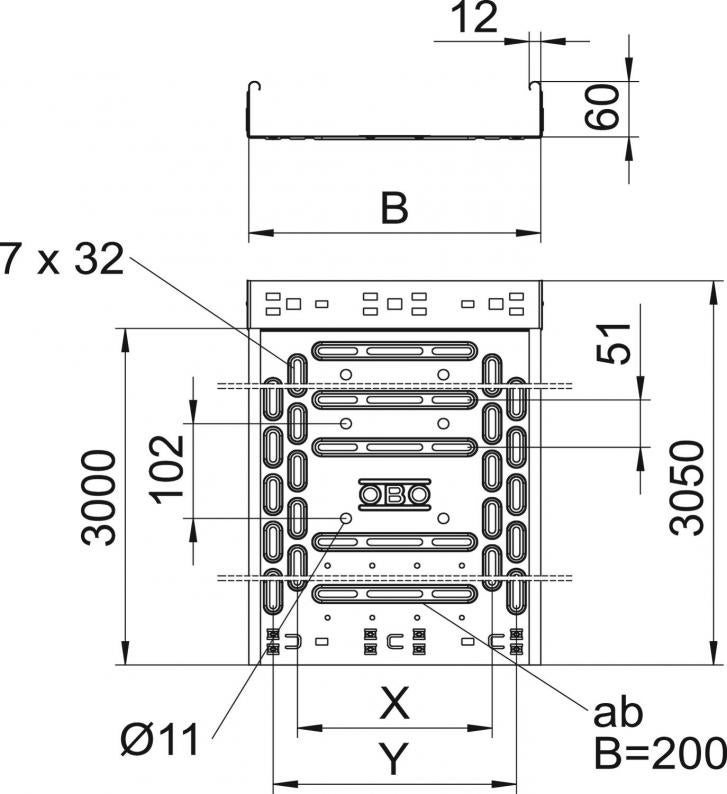

Mitat
| Pituus | 3050 mm |
|---|---|
| Pohjamitta | 100 mm |
| Korkeus | 60 mm |
| Mitta y | 50 mm |
| Mitta B | 100 mm |
Tekniset tiedot
| Palonkestävyys | kyllä |
|---|---|
| Sivurei'itys | kyllä |
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 58 cm² |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 0,75 mm |
| Asennusrei'itys pohjassa | kyllä |
| NATO - reikäkuva | ei |
| Hyötypoikkipinta | 5800 mm² |
| Kannella | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Pohjarei'itys | 1 |
| Koko | 60x100x3050 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Palosuojaus | Palonkestävät johtojärjestelmät, levy- ja tikashyllyt, Johtojärjestelmien asennus alaslaskettujen kattojen yläpuolelle |
| Sähkömagneettinen suojaus kannella | 50 dB |
| Sähkömagneettinen suojaus ilman kantta | 20 dB |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Hyötypituus | 3000 mm |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | RKSM-sarja |
Kuormitukset
| Tukiväli 1,0 m | 1,2 kN/m |
|---|---|
| Tukiväli 1,5 m | 0,9 kN/m |
| Tukiväli 2,0 m | 0,6 kN/m |
| Tukiväli 2,5 m | 0,4 kN/m |
| NEMA-kuormaluokka | 8AA |

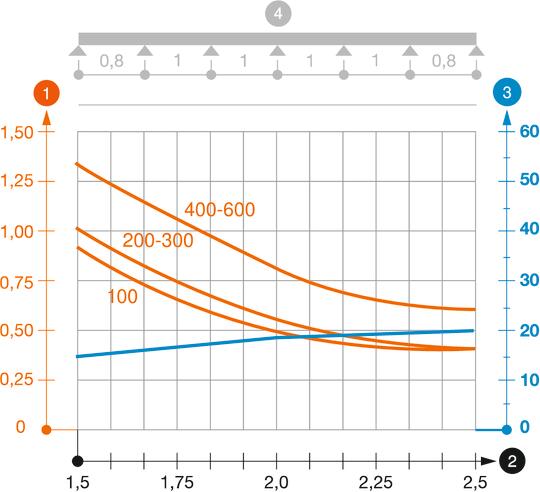

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 3,1844 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 3,1844 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Item no. 6068914
Jatkokappalesarja Magic® FSType
KTSMV 610 FS
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 6036100
45° kulmakappale 60 FSType
RB 45 610 FS
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 6036560
90° kulmakappale 60 FSType
RB 90 610 FS
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (8)
Ilmoitus (5)
Sertifikaatit (8)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (2)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Levyn paksuus
Pinta
Materiaali
Väri
Item no.
RKSM 610 FS
3050
100
60
kyllä
0,75
nauhakuumasinkitty
teräs
sinkki
6047611
RKSM 615 FS
3050
150
60
kyllä
0,75
nauhakuumasinkitty
teräs
sinkki
6047630
RKSM 620 FS
3050
200
60
kyllä
0,75
nauhakuumasinkitty
teräs
sinkki
6047638
RKSM 630 FS
3050
300
60
kyllä
0,75
nauhakuumasinkitty
teräs
sinkki
6047654
RKSM 640 FS
3050
400
60
kyllä
0,9
nauhakuumasinkitty
teräs
sinkki
6047689
RKSM 650 FS
3050
500
60
ei
0,9
nauhakuumasinkitty
teräs
sinkki
6047719
RKSM 660 FS
3050
600
60
ei
0,9
nauhakuumasinkitty
teräs
sinkki
6047735
