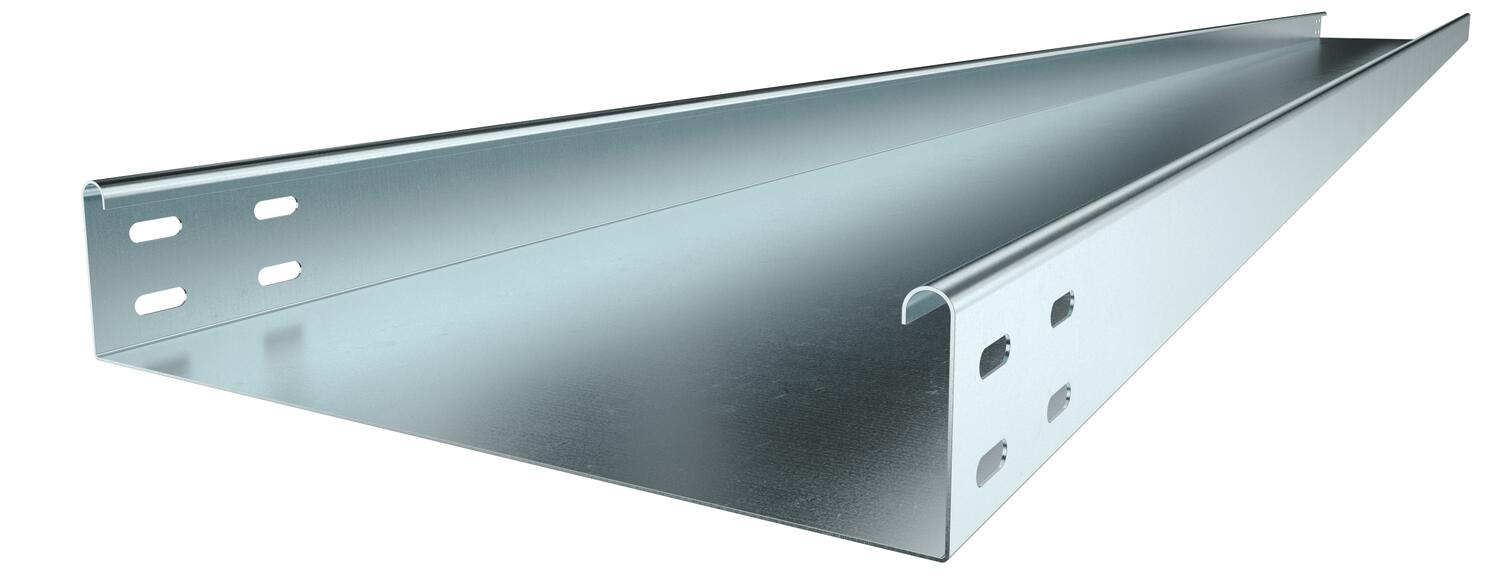

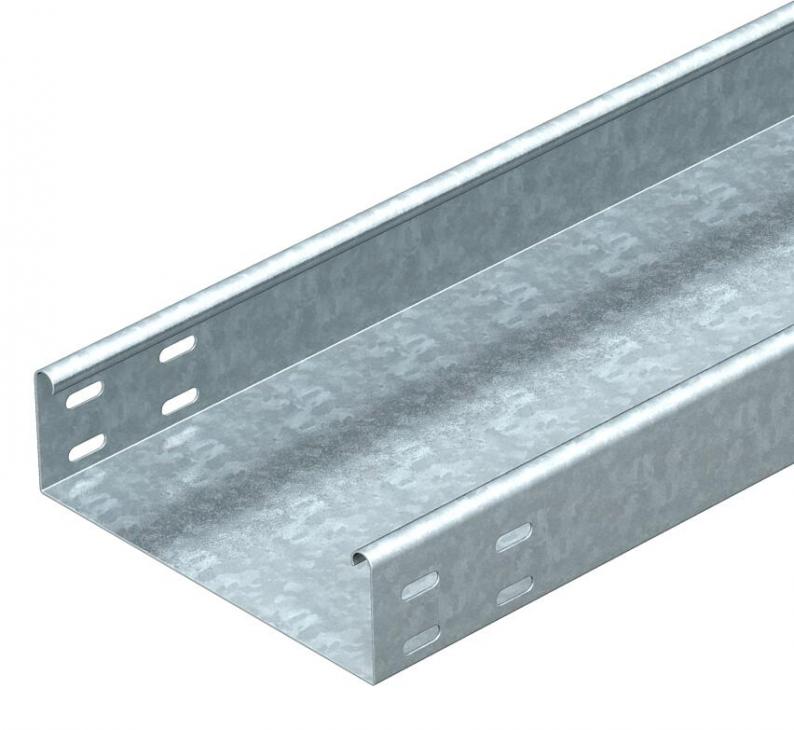

Levyhylly MKSU 60 FS
Type MKSU 610 FS
|Item no. 6063160
|EAN 4012196063611
Item no. / Type / E-No.
Pituus
Pohjamitta
Levyn paksuus
Smallest selling unit: 3 m
3m
m
Description
MKSU 60 = keskiraskaat levyhyllyt, rei'ittämättömät, sivumitalla 60 mm. Tarvittavat jatkokappaleet on tilattava erikseen.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
Levyhyllyssä on molemmilla sivuilla rei'itys jatkokappaleita varten.
Technical data
Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 100 mm |
| Korkeus | 60 mm |
| Mitta B | 100 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | ei |
| Liittimen malli | ilman jatkokappaletta |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 58 cm² |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 1 mm |
| Asennusrei'itys pohjassa | ei |
| NATO - reikäkuva | ei |
| Hyötypoikkipinta | 5800 mm² |
| Kannella | ei |
| Mitat | 60 x 100 |
| ROHS-vaatimusten mukainen | kyllä |
| Pohjarei'itys | 0 |
| Koko | 60x100x3000 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | ruuvattu |
| Tuotesarja | MKS-sarja |
Kuormitukset
| Tukiväli 1,5 m | 1,5 kN/m |
|---|---|
| Tukiväli 1,75 m | 1,25 kN/m |
| Tukiväli 2,0 m | 1 kN/m |
| Tukiväli 2,5 m | 0,5 kN/m |
Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 4,3222 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 4,3222 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Item no. 6036100
45° kulmakappale 60 FSType
RB 45 610 FS
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (2)
Ilmoitus (5)
Sertifikaatit (1)
Ohjeet ja neuvot (2)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Palonkestävyys
Levyn paksuus
Pinta
Materiaali
Item no.
MKSU 610 FS
3000
100
ei
1
nauhakuumasinkitty
teräs
6063160
MKSU 615 FS
3000
150
ei
1
nauhakuumasinkitty
teräs
6063179
MKSU 620 FS
3000
200
ei
1
nauhakuumasinkitty
teräs
6063187
MKSU 630 FS
3000
300
ei
1
nauhakuumasinkitty
teräs
6063209
MKSU 640 FS
3000
400
ei
1
nauhakuumasinkitty
teräs
6063225
