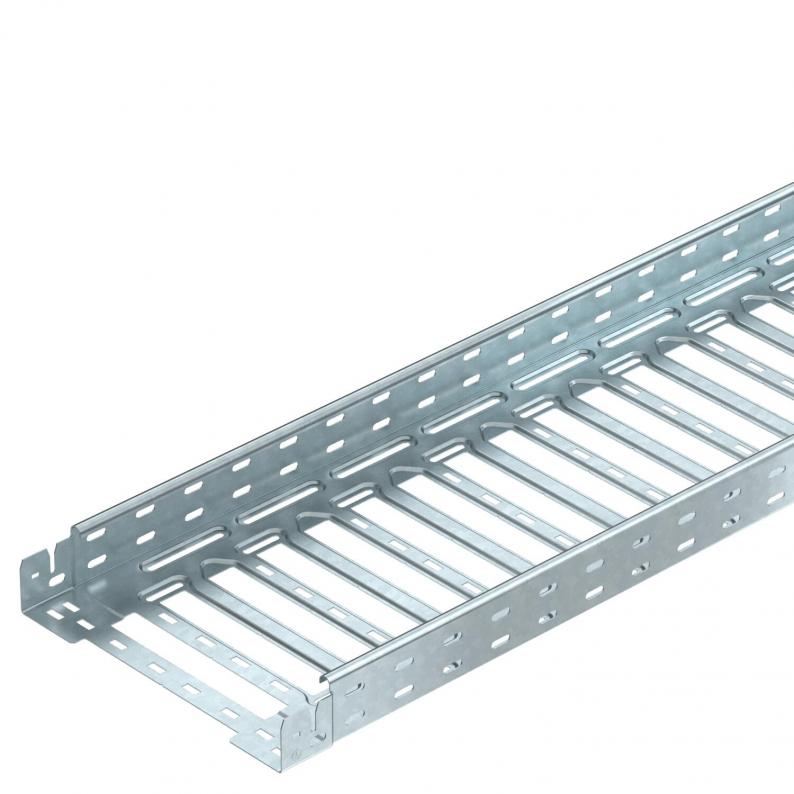

Levyhylly MKS-Magic® 60 FT
Type MKSM 630 FT
|Item no. 6059025
|EAN 4012195830085
Item no. / Type / E-No.
6059025 / MKSM 630 FT / 1464982
Pituus
3050 mm
Pohjamitta
300 mm
Korkeus
60 mm
Palonkestävyys
ei
Levyn paksuus
1 mm
Pinta
= upottamalla kuumasinkitty
Materiaali
teräs
Väri
sinkki
Smallest selling unit: 3 m
3m
m
Description
Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten
Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.
Technical data

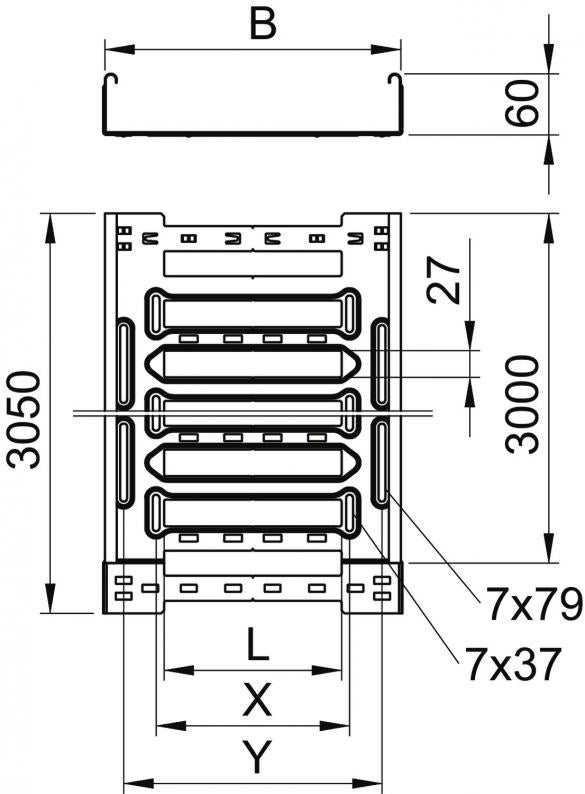

Mitat
| Pituus | 3050 mm |
|---|---|
| Pohjamitta | 300 mm |
| Korkeus | 60 mm |
| Mitta y | 262 mm |
| Mitta L | 180 mm |
| Mitta B | 300 mm |
| Mitta x | 196 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Sivurei'itys | kyllä |
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 178 cm² |
| Ruostumaton teräs, peitattu | ei |
| Levyn paksuus | 1 mm |
| Asennusrei'itys pohjassa | kyllä |
| NATO - reikäkuva | ei |
| Hyötypoikkipinta | 17800 mm² |
| Kannella | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Koko | 60x300x3050 |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Sprinklerilaitteiston käyttö | kyllä |
| Sähkömagneettinen suojaus kannella | 50 dB |
| Sähkömagneettinen suojaus ilman kantta | 20 dB |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Hyötypituus | 3000 mm |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | MKSM-sarja |
Kuormitukset
| Tukiväli 1,5 m | 1,5 kN/m |
|---|---|
| Tukiväli 2,0 m | 1 kN/m |
| Tukiväli 2,5 m | 0,7 kN/m |

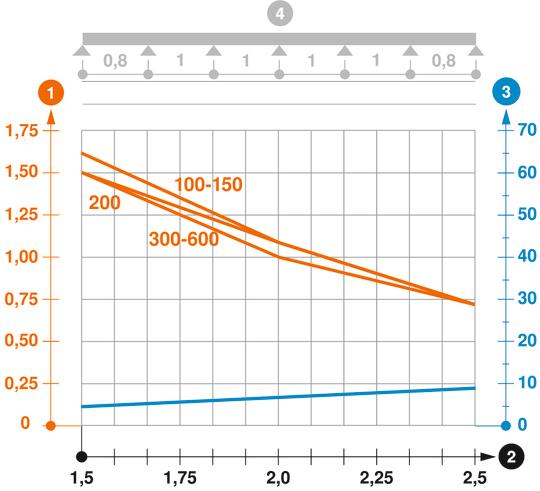

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 7,8593 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 7,8593 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Item no. 6068942
Jatkokappalesarja Magic DDType
KTSMV 630 DD
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 6036596
90° kulmakappale 60 FTType
RB 90 630 FT
Smallest selling unit: 1 Kappale
1Kappale
Kappale
