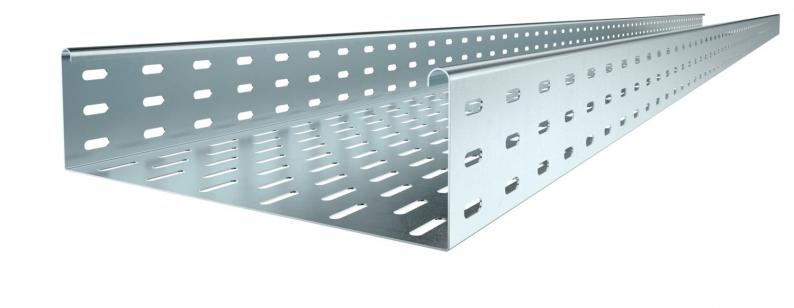

Levyhylly MKS 85 FS

Levyhylly MKS 85 FS

Type MKS 810 FS
Item no. 6057101
EAN 4012196060733
Show all variants
Item no. / Type
6057101 / MKS 810 FS
Pituus
3000 mm
Pohjamitta
100 mm
Palonkestävyys
ei
Levyn paksuus
1 mm
Pinta
nauhakuumasinkitty
Materiaali
teräs

Smallest selling unit: 3 m

m

Description

MKS 85 = keskiraskaat levyhyllyt sivumitalla 85 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

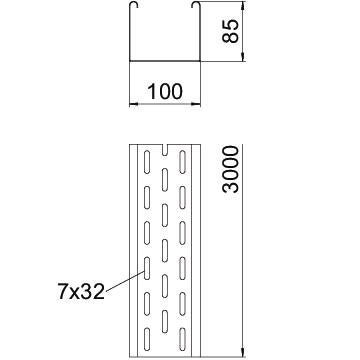

Mitat

Pituus3000 mm
Pohjamitta100 mm
Korkeus85 mm
Mitta B100 mm
Mitta W100 mm

Tekniset tiedot

Palonkestävyysei
Sivurei'ityskyllä
Liittimen malliilman jatkokappaletta
Pitkän kannatusvälin malliei
Hyötypoikkipinta83 cm²
Ruostumaton teräs, peitattuei
Levyn paksuus1 mm
Asennusrei'itys pohjassakyllä
NATO - reikäkuvaei
Hyötypoikkipinta8300 mm²
Kannellaei
Mitat85 x 100
ROHS-vaatimusten mukainenkyllä
Koko85x100x3000
Pintanauhakuumasinkitty
Materiaaliteräs
Värisinkki
Kuormitustestityyppi IEC 61537 mukaisestityyppi II
Kaapelihyllyjen jatkokappaletyyppiruuvattu
TuotesarjaMKS-sarja

Kuormitukset

Tukiväli 1,5 m1,75 kN/m
Tukiväli 1,75 m1,4 kN/m
Tukiväli 2,0 m1,1 kN/m
Tukiväli 2,5 m0,5 kN/m
Kuormitustaulukko, levyhylly MKS 85

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

leveydestä 300 mm alkaen jatkosuojalla SSLB testattu

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille5,6826 kg CO2e / 1 Metri
CO₂ Footprint (GWP)5,6826 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Järjestelmätarvikkeet

Item no. 7070205

Jatkosuoja FS
Type
SSLB 100 FS

Smallest selling unit: 20 Kappale

Kappale

Item no. 6036700

90° kulmakappale 85 FS
Type
RB 90 810 FS

Smallest selling unit: 1 Kappale

Kappale

Item no. 6042131

T-kappale 85 FS
Type
RAA 810 FS

Smallest selling unit: 1 Kappale

Kappale
