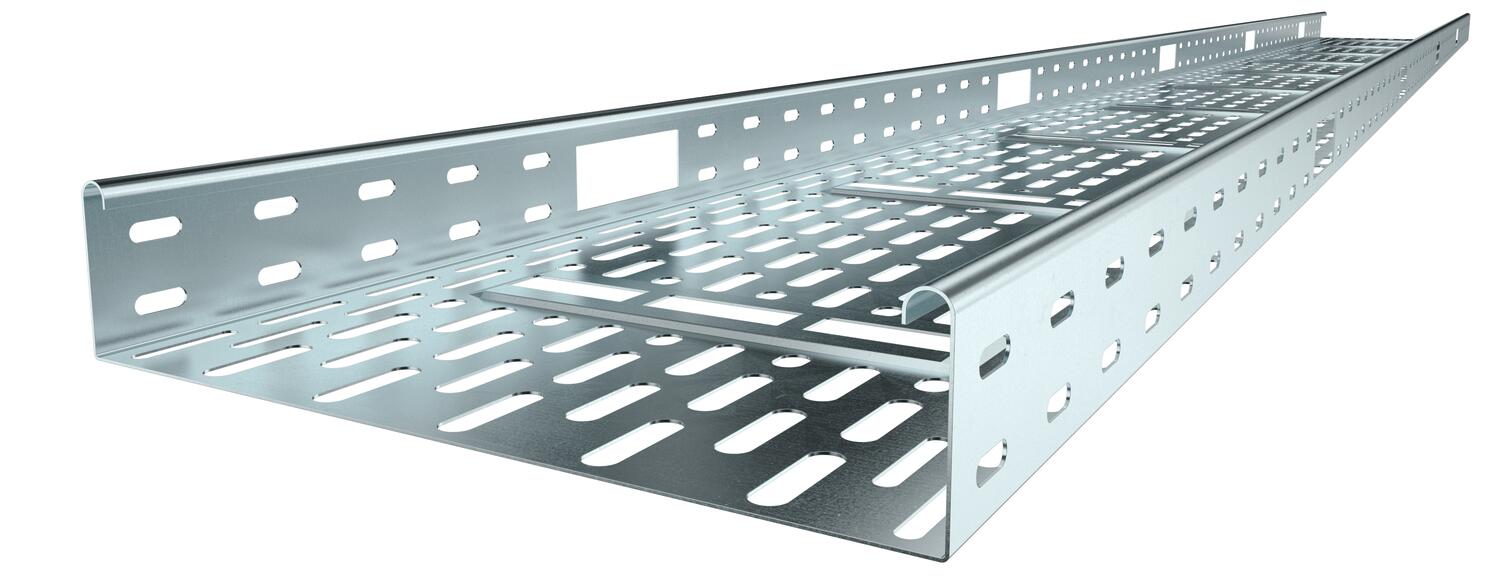

Levyhylly IKS 60 FS

Levyhylly IKS 60 FS

Type IKS 610 FS
|
Item no. 6087116
|
EAN 4012196168439
Show all variants
Item no. / Type
Pituus
Pohjamitta
Levyn paksuus

Smallest selling unit: 3 m

m

Description

IKS 60 = levyhyllyt, sivumitta 60 mm.
EMC- suojaus ilman kantta 20 dB, kannella 50 dB.

Rei'itetyt levyhyllyt VdS-normin 2092 mukaan 30 % rei'ityksellä käytettäväksi sprinklerilaitteiston alla. Pohjan läpivientiaukko leveydestä 200 mm alkaen. Sivujen rei'itys vuorottainen 300 mm välein.

Jatkokappaleet on tilattava erikseen.

  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

Mitat

Pituus3000 mm
Pohjamitta100 mm
Korkeus60 mm
Mitta B100 mm

Tekniset tiedot

Palonkestävyysei
Sivurei'ityskyllä
Liittimen malliilman jatkokappaletta
Pitkän kannatusvälin malliei
Hyötypoikkipinta58 cm²
Ruostumaton teräs, peitattuei
Levyn paksuus1 mm
Asennusrei'itys pohjassakyllä
NATO - reikäkuvaei
Hyötypoikkipinta5800 mm²
Kannellaei
Mitat60 x 100
ROHS-vaatimusten mukainenkyllä
Koko60x100x3000
Pintanauhakuumasinkitty
Materiaaliteräs
Värisinkki
Sprinklerilaitteiston käyttökyllä
Kuormitustestityyppi IEC 61537 mukaisestityyppi II
Kaapelihyllyjen jatkokappaletyyppiruuvattu
TuotesarjaIKS-sarja

Kuormitukset

Tukiväli 1,0 m0,9 kN/m
Tukiväli 1,5 m0,9 kN/m
Tukiväli 2,0 m0,7 kN/m
Tukiväli 2,5 m0,45 kN/m

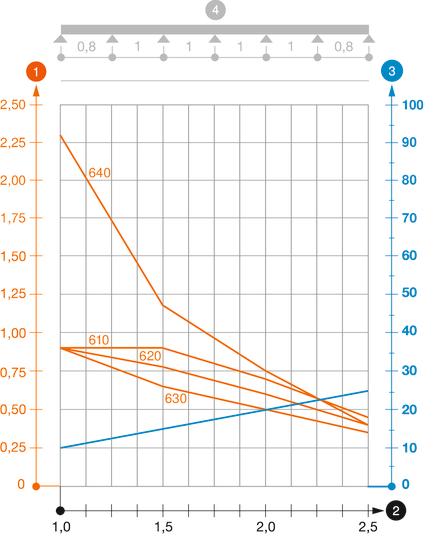

Kuormitustaulukko, levyhylly IKS 60

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille4,3254 kg CO2e / 1 Metri
CO₂ Footprint (GWP)4,3254 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Järjestelmätarvikkeet

Item no. 6067603

Jatkokappale FT
Type
RLVK 60 FT

Smallest selling unit: 10 Kappale

Kappale

Item no. 7070306

Jatkosuoja DD
Type
SSLB 100 DD

Smallest selling unit: 20 Kappale

Kappale

Item no. 6036590

90° kulmakappale 60 FT
Type
RB 90 610 FT

Smallest selling unit: 1 Kappale

Kappale

Downloads

0 selected

Tietolehti (1)
Luettelot ja esitteet (2)
Ilmoitus (5)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (1)

Variants

Pohjamitta
IKS 610 FS
Item no.
6087116
Pituus
3000
Pohjamitta
100
Palonkestävyys
ei
Levyn paksuus
1
Pinta
nauhakuumasinkitty
Materiaali
teräs

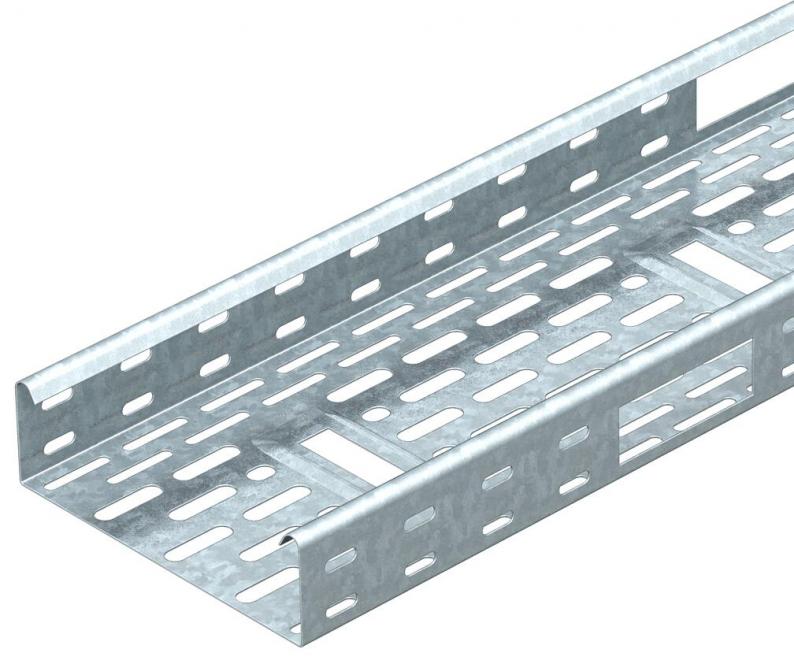

IKS 620 FS
Item no.
6087132
Pituus
3000
Pohjamitta
200
Palonkestävyys
ei
Levyn paksuus
1
Pinta
nauhakuumasinkitty
Materiaali
teräs
