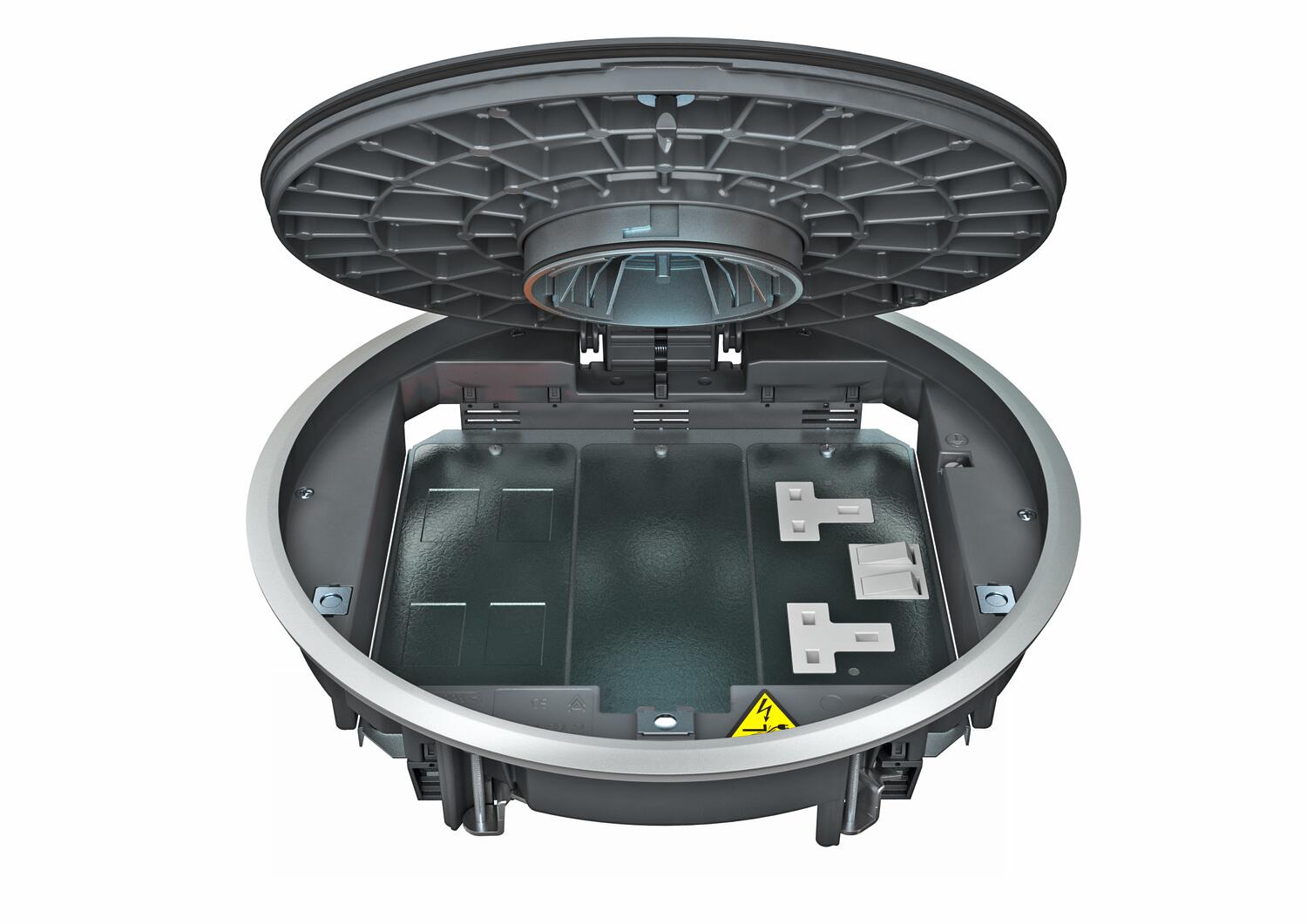

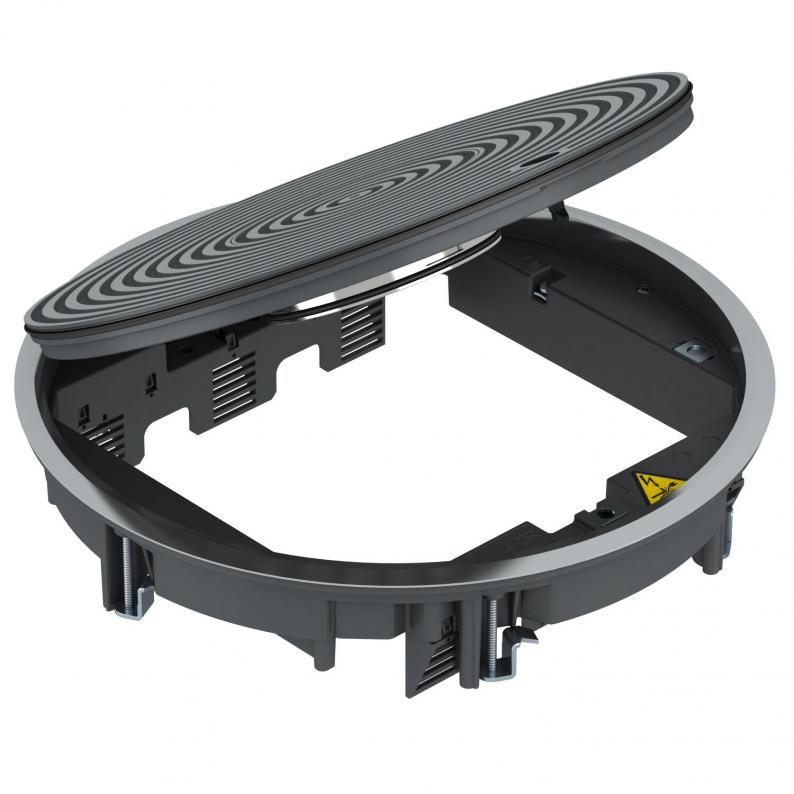

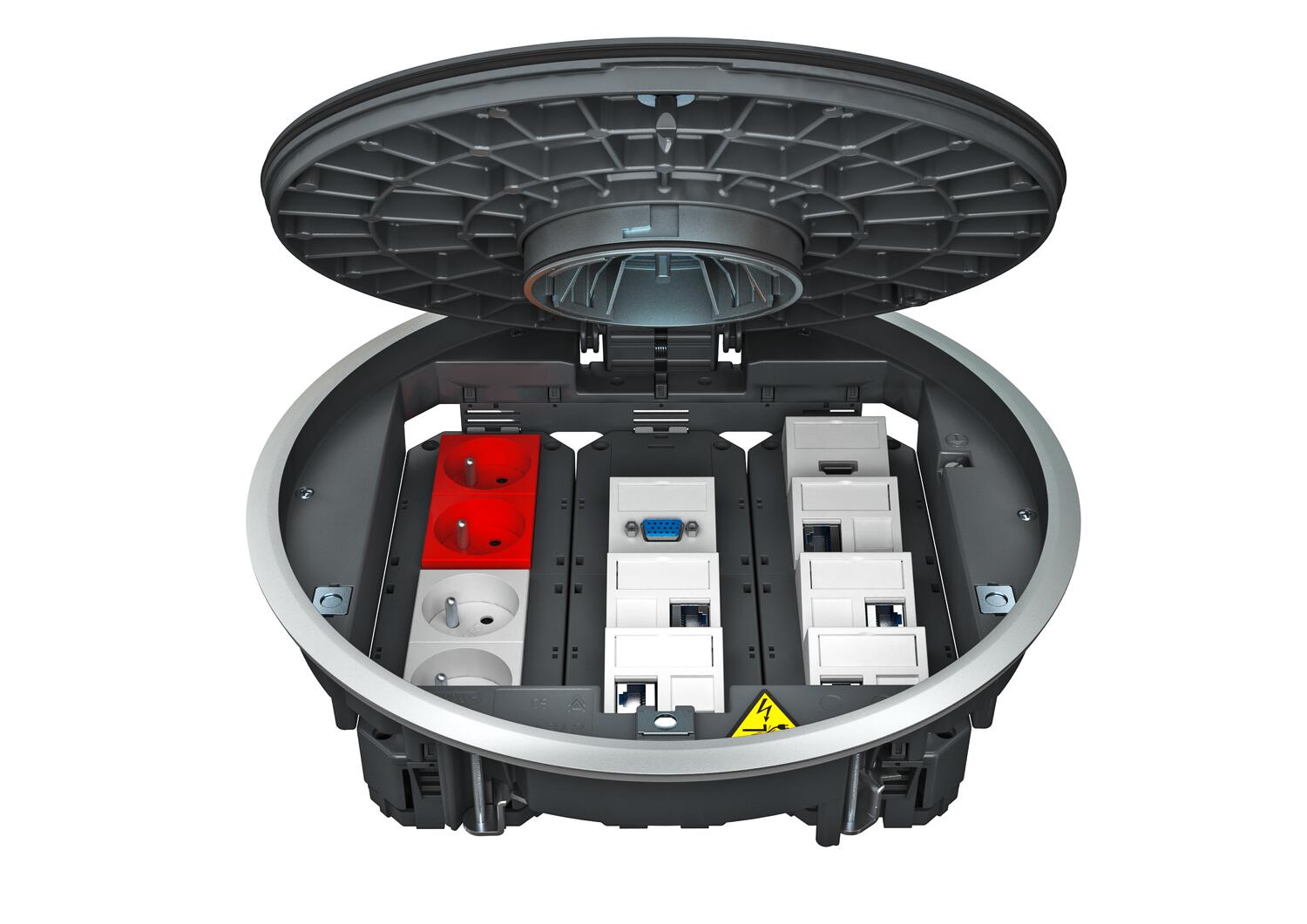

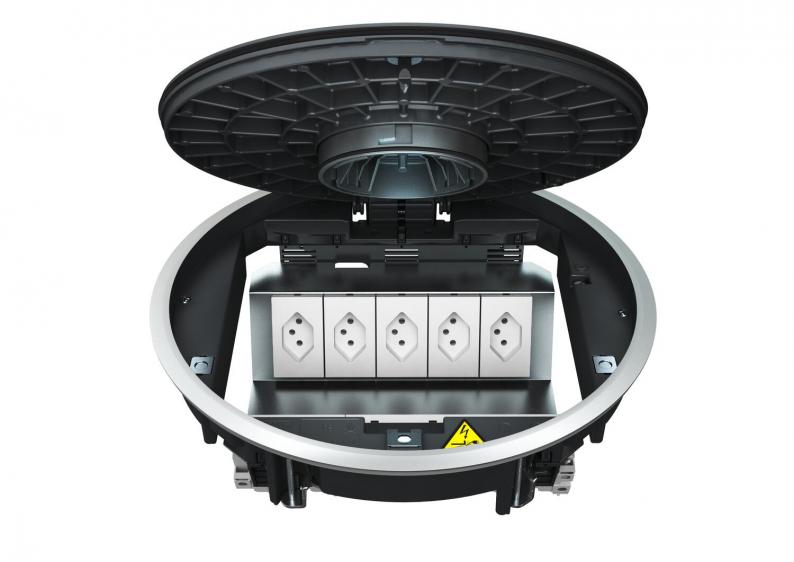

Lattiarasia GRAF9 Universal, märkäpuhdistettaviin lattioihin, kansirakenteessa pyöreät urat
Type GRAF9-2 U 9011
Item no. 7405750
EAN 4012195866992
Item no. / Type / E-No.
7405750 / GRAF9-2 U 9011 / 1418182
Kojerasioiden nimelliskoko
R9
Väri
grafiitinmusta, RAL 9011
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Lattiarasia johtojen ulostuloputkella märkäpuhdistettaviin lattioihin enintään 12 Modul 45 -kalusteelle kolmessa kojerasiassa UT4, kaksoislattioihin ja kanavajärjestelmiin sisätiloissa.
Lattiarasia johtojen ulostuloputkella märkäpuhdistettaville lattioille, 3-osainen, liitinlevyn MT9 asennukseen. Voidaan asentaa 3 tyypin APMT5 asennuskehystä.
Lattiarasia johtojen ulostuloputkella märkäpuhdistettaville lattioille, 3-osainen, liitinlevyn MT9 asennukseen. Voidaan asentaa 3 tyypin APMT5 asennuskehystä.
Voidaan asentaa 9 asennuskalustetta 50 mm keskiölevyllä.
Technical data
Tekniset tiedot
| Lattiataso min. | 80 mm |
|---|---|
| Soveltuu lattiakanavaan | kyllä |
| Soveltuu umpinaiseen lattiakanavaan | kyllä |
| Asennettavien kojeiden lukumäärä | 12 |
| Mahdollisuus asentaa tiiviste | kyllä |
| Asennushalkaisija | 305 |
| Soveltuu lattiakanaviin | kyllä |
| Soveltuu asennettavaksi korotettuun lattiaan | kyllä |
| Soveltuu asennettavaksi kaksoislattioihin | kyllä |
| Lattian hoito | märkä |
| Kehyksen malli | Lattiapinnoitteen suojakehys |
| Kojerasioiden lukumäärä | 3 |
| Kestää märkäpesua | kyllä |
| Asennussyvyys | 80 mm |
| Ulkoläpimitta | 325 mm |
| Lattiapinnoitesyvennyksellä | ei |
| Kaulus | kyllä |
| Johtoaukon malli | Alaslaskettava johtojen ulostuloputki |
| Suojaustaso IK-koodi | IK10 |
| Asennusjärjestelmän tyyppi | UT4 |
| Malli raskaille kuormille | kyllä |
| Kojerasioiden nimelliskoko | R9 |
| Hyväksynnät | VDE |
| Kotelointiluokka (IP) käytetyssä tilassa | IP20 |
| Kotelointiluokka (IP) suljetussa tilassa | IP45 |
| Pystysuuntainen kuorma, pieni pinta | maks. 3000 N |
| Pystysuuntainen kuorma, suuri pinta | maks. 10000 N |
| Malli | pyöreä |
| Avausmekanismi | Kääntösalpa |
| ROHS-vaatimusten mukainen | kyllä |
| Kiinnitysalue D min. | 4 mm |
| Kiinnitysalue D maks. | 73 mm |
| Koko | Ø325x74 |
| Materiaali | alumiinipainevalu |
| Väri | grafiitinmusta, RAL 9011 |
| Tuotesarja | GRAF |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|---|
| Pakkaus, ei sisällä muovia | joo |
| CO2-jalanjälki (GWP) kehdosta portille | 3,9255 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 3,9255 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
Accessories
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
MTU 3
7407840
Smallest selling unit: 1 Kappale
1Kappale
Kappale
UT4 45 4
7408727
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 7407840
Tietoverkkoliittimien liitinlevyt, pituus 208 mmType
MTU 3
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Item no. 7408727
Kojerasia UT4, Modul 45®, pituus 208 mmType
UT4 45 4
Smallest selling unit: 1 Kappale
1Kappale
Kappale
