Lattiarasia GRAF9-2 BA3, märkäpuhdistettaviin lattioihin lattiapinnoitesyvennyksellä
Type GRAF9-2 BA3
|Item no. 7405743
|EAN 4012196581634
Item no. / Type
7405743 / GRAF9-2 BA3
Lattiapinnoitteen paksuus
3 mm
Kojerasioiden nimelliskoko
R9
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

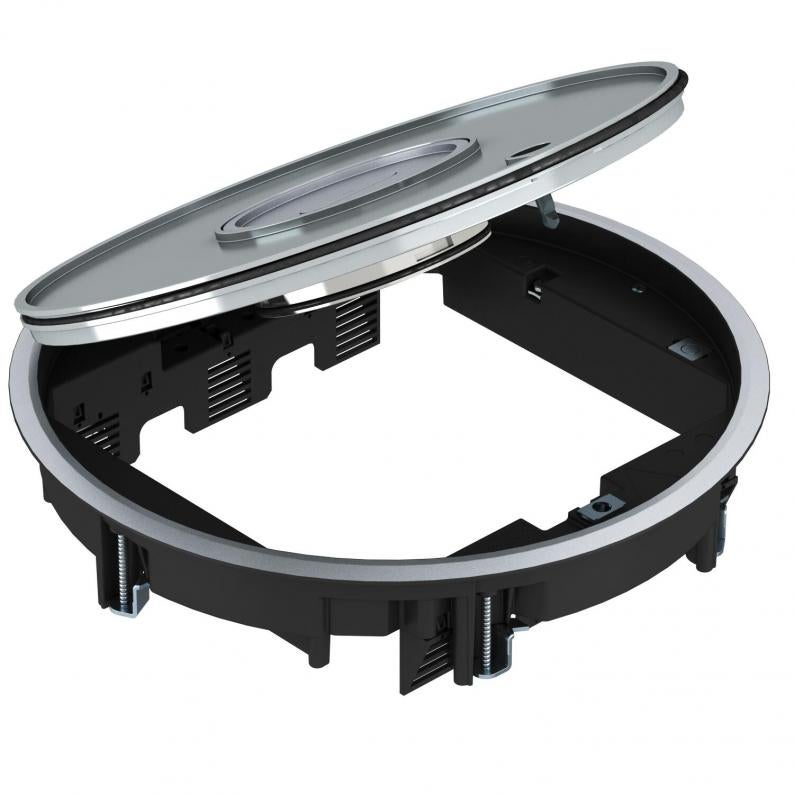

Lattiarasia johtojen ulostuloputkella märkäpuhdistettaviin lattioihin enintään 12 Modul 45 -kalusteelle kolmessa kojerasiassa UT4, kaksoislattioihin ja kanavajärjestelmiin sisätiloissa.
Pinta kiillotettua alumiinia, 3 mm lattiapinnoitesyvennys. Asennussyvyydelle 65 mm.
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.
Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.
Pinta kiillotettua alumiinia, 3 mm lattiapinnoitesyvennys. Asennussyvyydelle 65 mm.
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.
Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.
Voidaan asentaa 9 asennuskalustetta 50 mm keskiölevyllä.
Technical data
Tekniset tiedot
| Lattiataso min. | 80 mm |
|---|---|
| Lattiapinnoitteen paksuus | 3 mm |
| Soveltuu lattiakanavaan | kyllä |
| Soveltuu umpinaiseen lattiakanavaan | kyllä |
| Asennettavien kojeiden lukumäärä | 12 |
| Mahdollisuus asentaa tiiviste | kyllä |
| Asennushalkaisija | 305 |
| Soveltuu lattiakanaviin | kyllä |
| Soveltuu asennettavaksi korotettuun lattiaan | kyllä |
| Soveltuu asennettavaksi kaksoislattioihin | kyllä |
| Lattian hoito | märkä |
| Kehyksen malli | Lattiapinnoitteen suojakehys |
| Kojerasioiden lukumäärä | 3 |
| Kestää märkäpesua | kyllä |
| Ulkoläpimitta | 325 mm |
| Lattiapinnoitesyvennyksellä | kyllä |
| Kaulus | kyllä |
| Johtoaukon malli | Alaslaskettava johtojen ulostuloputki |
| Suojaustaso IK-koodi | IK10 |
| Asennusjärjestelmän tyyppi | UT4 |
| Malli raskaille kuormille | kyllä |
| Kojerasioiden nimelliskoko | R9 |
| Hyväksynnät | VDE |
| Kotelointiluokka (IP) käytetyssä tilassa | IP20 |
| Kotelointiluokka (IP) suljetussa tilassa | IP45 |
| Pystysuuntainen kuorma, pieni pinta | maks. 3000 N |
| Pystysuuntainen kuorma, suuri pinta | maks. 10000 N |
| Malli | pyöreä |
| Avausmekanismi | Kääntösalpa |
| ROHS-vaatimusten mukainen | vapautettu |
| Kiinnitysalue D min. | 4 mm |
| Kiinnitysalue D maks. | 73 mm |

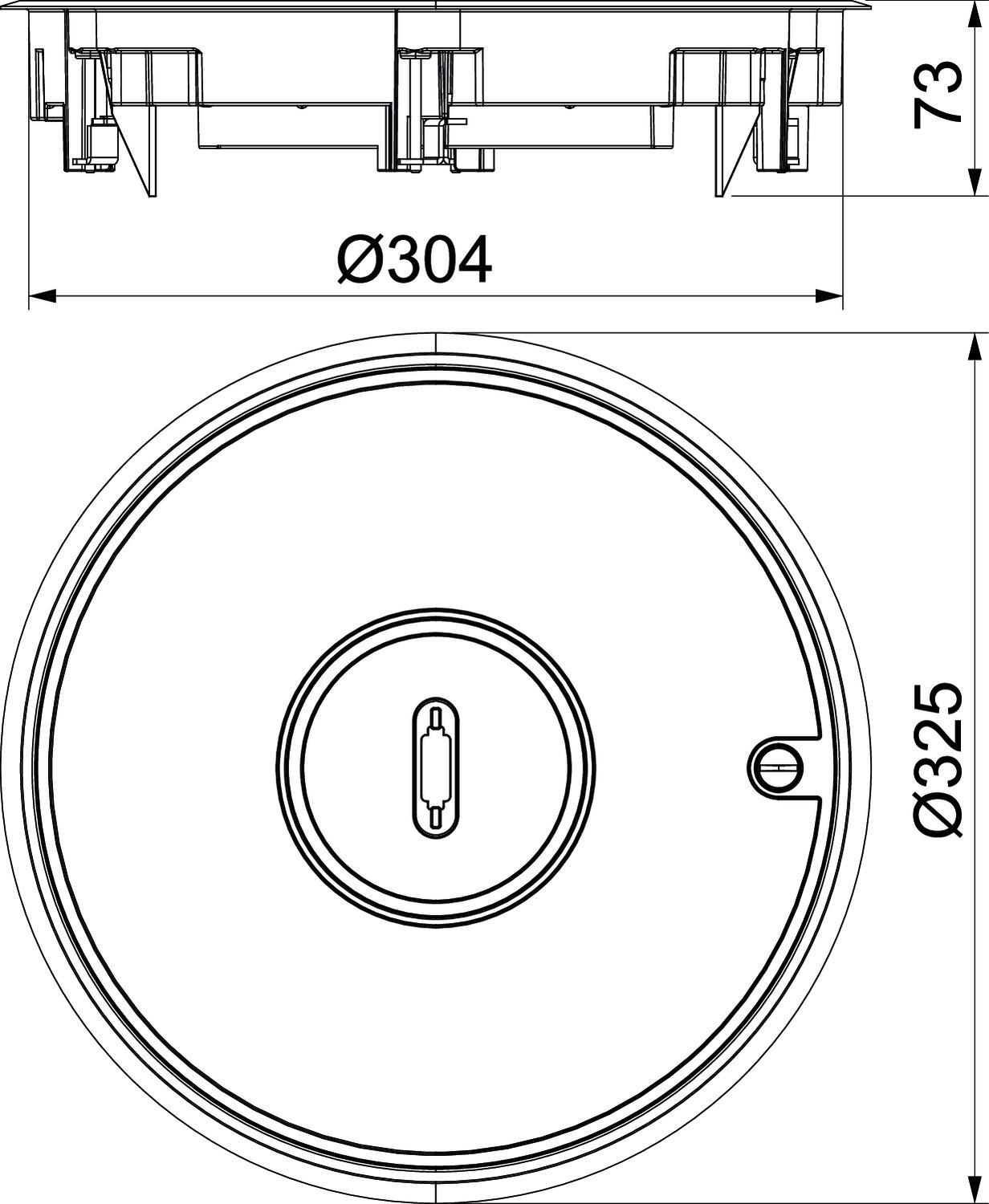

| Koko | Ø325x73 |
| Materiaali | alumiinipainevalu |
| Tuotesarja | GRAF |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|---|
| Pakkaus, ei sisällä muovia | joo |
| CO2-jalanjälki (GWP) kehdosta portille | 4,2742 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 4,2742 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
