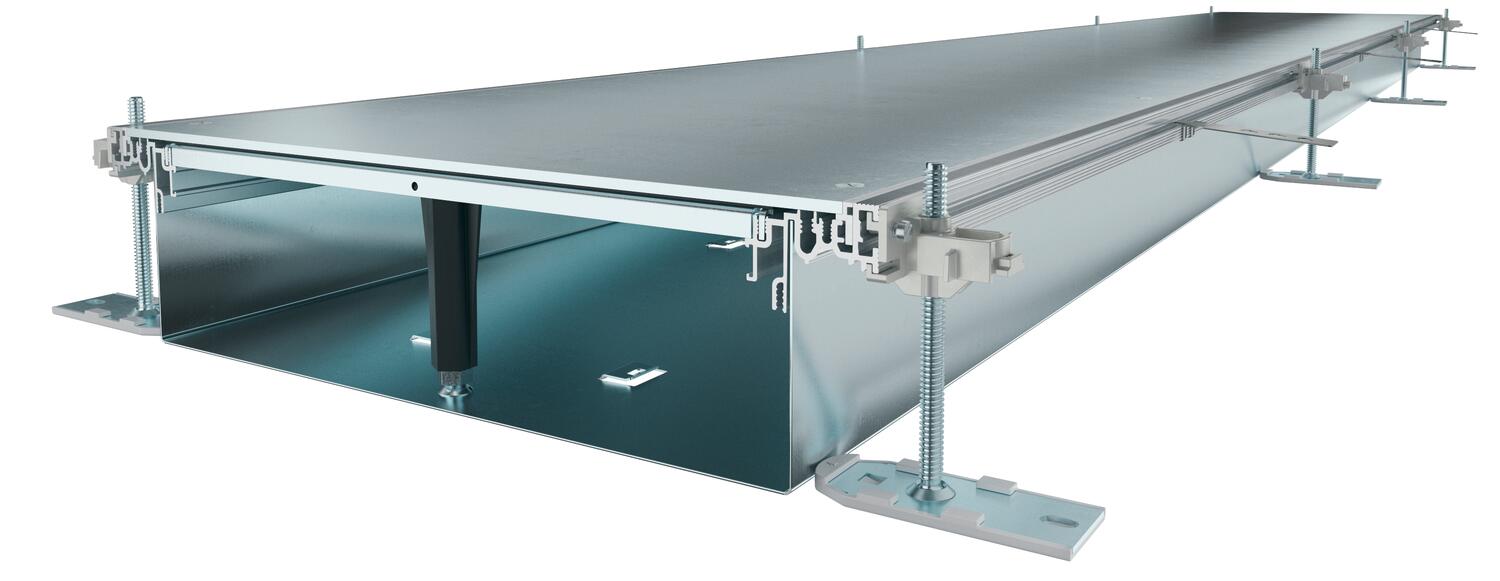

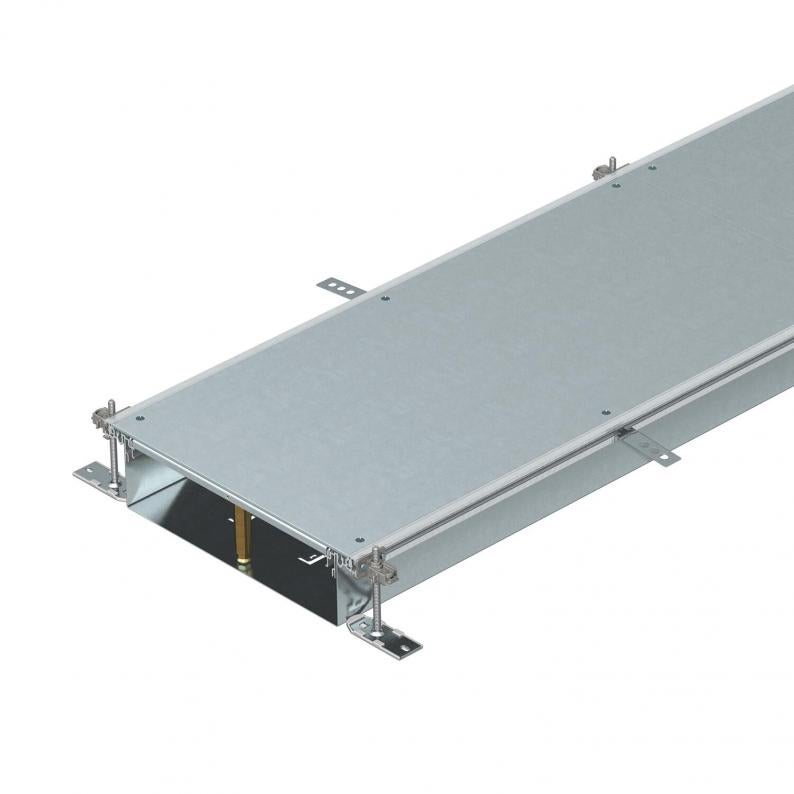

Lattiakanava, sokkokannella, korkeus 100-150 mm
Type OKA-W20010050
|Item no. 7424440
|EAN 4012195244264
Item no. / Type
Pituus
Pohjamitta
Kanavan sivumitta min.
Kanavan sivumitta maks.
Smallest selling unit: 2,4 m
2,4m
m
Description
Asennusvalmis lattiakanava 3 kannella johtojen asentamiseen, sisältää kanavan umpinaisen pohjaosan (sivu- ja reunaprofiileilla) ja kanavan kannen. Pohjaosassa pidikkeet väliseinien johtavaan asentamiseen. Sisältää 6 säätöjalkaa, 6 valuankkuria, saumaprofiilit lattiapinnoitteen saumaan ja kannen tukikappaleet (3 kpl kanavan nimellisleveyksille 200 ja 300) tai säädettävät kannen tukikappaleet, 3 kpl kanavan nimellisleveydelle 400 ja 6 kpl kanavan nimellisleveyksille 500 ja 600. Lattiakanavat toimitetaan kannet kiinni ruuvattuina.
Kolmella sokkokannella (L = 800 mm).
Technical data
Mitat
| Pituus | 2400 mm |
|---|---|
| Pohjamitta | 200 mm |
Tekniset tiedot
| Hyötypoikkipinta | 10200 mm² |
|---|---|
| Osien lukumäärä | 2 St. |
| Liitettävien väliseinien lukumäärä | 1 |
| Peitelevyt | 3 |

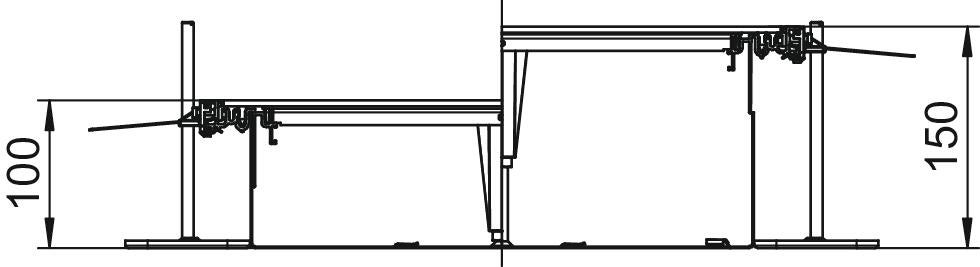

| Säätöalue min. | 100 mm |
| Säätöalue maks. | 150 mm |
| Valun vähimmäissyvyys | 100 |
| Asennusaukko lattiarasialle | ei |
| Mahdollisuus asentaa tiiviste | kyllä |
| Irrotettavissa | ei |
| Pohjalevy | kyllä |
| potentiaalintasauksella | ei |
| Kansi irrotettavissa | kyllä |
| Kannen kiinnitys, lukittuva | ei |
| Asennusaukon kansi | ei |
| Suunniteltujen lattiarasioiden lukumäärä | 3 |
| Väliseinällä | ei |
| Kannen materiaalin vahvuus | 4 |
| Soveltuu liikuntasaumalle | ei |
| Ylittävällä reunalla | kyllä |
| Asennusaukkojen lukumäärä | 0 |
| Liitäntäaukolla | ei |
| Asennusaukko | ilman |
| ROHS-vaatimusten mukainen | kyllä |
| Kanavan sivumitta min. | 100 mm |
| Kanavan sivumitta maks. | 150 mm |
| Koko | 2400x200x100 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väliseinän kiinnitys | kiinnittyy |
| Tuotesarja | OKA-sarja |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 51,9426 kg CO2e / 1 Metri |
|---|
Accessories
Asennustarvikkeet
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (2)
Ilmoitus (3)
Sertifikaatit (1)
Ohjeet ja neuvot (1)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Peitelevyt
Kanavan sivumitta min.
Kanavan sivumitta maks.
Item no.
OKA-W20010050
2400
200
3
100
150
7424440
OKA-W30010050
2400
300
3
100
150
7424442
OKA-W40010050
2400
400
3
100
150
7424444
OKA-W50010050
2400
500
3
100
150
7424446
OKA-W60010050
2400
600
3
100
150
7424458
