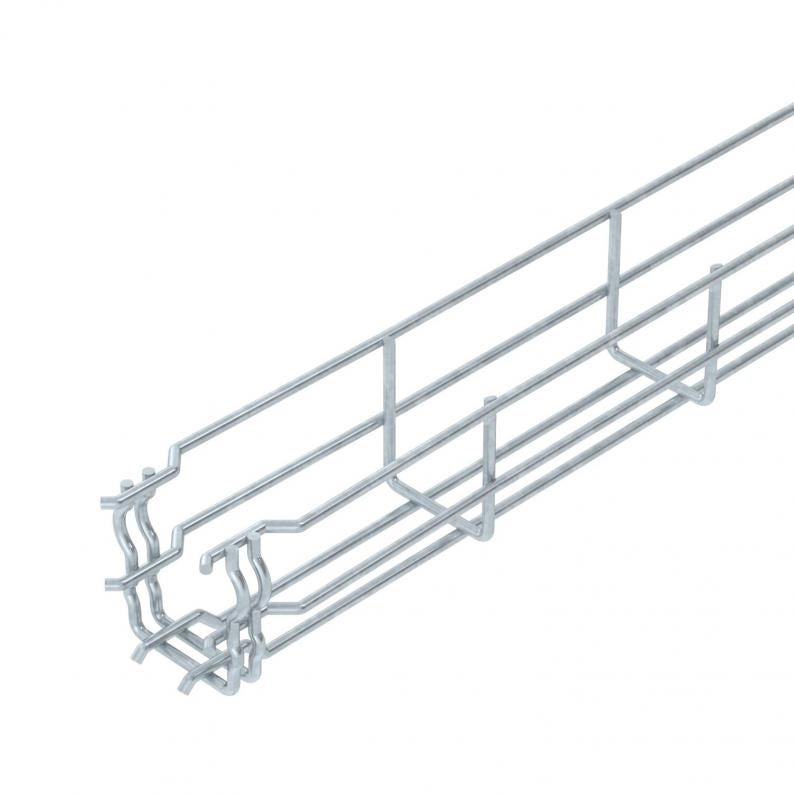

Lankahylly GR-Magic® 55 FT
Type GRM 55 50 FT
|Item no. 6001415
|EAN 4012195430940
Item no. / Type / E-No.
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Smallest selling unit: 3 m
3m
m
Description
Lankahylly jatkopäällä sivumitalla 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Tarkat tiedot UL-luokituksesta löytyvät asianomaisesta hyväksynnästä.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Tarkat tiedot UL-luokituksesta löytyvät asianomaisesta hyväksynnästä.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm (poikkeuksena GRM 55/50 = 20 x 100 mm).
Technical data
Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 50 mm |
| Korkeus | 55 mm |
| Mitta B | 52 mm |
| Mitta H | 58 mm |
Tekniset tiedot
| Palonkestävyys | kyllä |
|---|---|
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 16 cm² |
| Ruostumaton teräs, peitattu | ei |
| Hyötypoikkipinta | 1600 mm² |
| Integroitu väliseinä | ilman |
| Ruuviton liitin | kyllä |
| Profiilimuoto | U-muoto |
| ROHS-vaatimusten mukainen | kyllä |
| Langan halkaisija | 3,9 mm |
| Koko | 55x50x3000 |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Palosuojaus | Palonkestävät johtojärjestelmät, levy- ja tikashyllyt |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | GRM-sarja |
Kuormitukset
| Tukiväli 1,0 m | 0,35 kN/m |
|---|---|
| Tukiväli 1,5 m | 0,2 kN/m |
| Tukiväli 2,0 m | 0,1 kN/m |
| Tukiväli 2,5 m | 0,1 kN/m |
Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 1,4752 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 1,4752 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Asennustarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (11)
Ilmoitus (4)
Sertifikaatit (6)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Item no.
GRM 55 50 FT
3000
50
55
kyllä
16
3,9
6001415
GRM 55 100 FT
3000
100
55
kyllä
40
3,9
6001416
GRM 55 150 FT
3000
150
55
kyllä
63
3,9
6001418
GRM 55 200 FT
3000
200
55
kyllä
87
3,9
6001420
GRM 55 200 4.8FT
3000
200
55
kyllä
87
4,8
6001421
GRM 55 300 FT
3000
300
55
kyllä
129
4,8
6001424
GRM 55 400 FT
3000
400
55
kyllä
175
4,8
6001428
GRM 55 500 FT
3000
500
55
ei
220
4,8
6001432
GRM 55 600 FT
3000
600
55
ei
265
4,8
6001436
Pohjamitta
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
GRM 55 50 FT
Item no.
6001415
Pituus
3000
Pohjamitta
50
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
16
Langan halkaisija
3,9
GRM 55 100 FT
Item no.
6001416
Pituus
3000
Pohjamitta
100
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
40
Langan halkaisija
3,9
GRM 55 150 FT
Item no.
6001418
Pituus
3000
Pohjamitta
150
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
63
Langan halkaisija
3,9
GRM 55 200 FT
Item no.
6001420
Pituus
3000
Pohjamitta
200
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
87
Langan halkaisija
3,9
GRM 55 200 4.8FT
Item no.
6001421
Pituus
3000
Pohjamitta
200
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
87
Langan halkaisija
4,8
GRM 55 300 FT
Item no.
6001424
Pituus
3000
Pohjamitta
300
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
129
Langan halkaisija
4,8
GRM 55 400 FT
Item no.
6001428
Pituus
3000
Pohjamitta
400
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
175
Langan halkaisija
4,8
GRM 55 500 FT
Item no.
6001432
Pituus
3000
Pohjamitta
500
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
220
Langan halkaisija
4,8
GRM 55 600 FT
Item no.
6001436
Pituus
3000
Pohjamitta
600
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
265
Langan halkaisija
4,8
