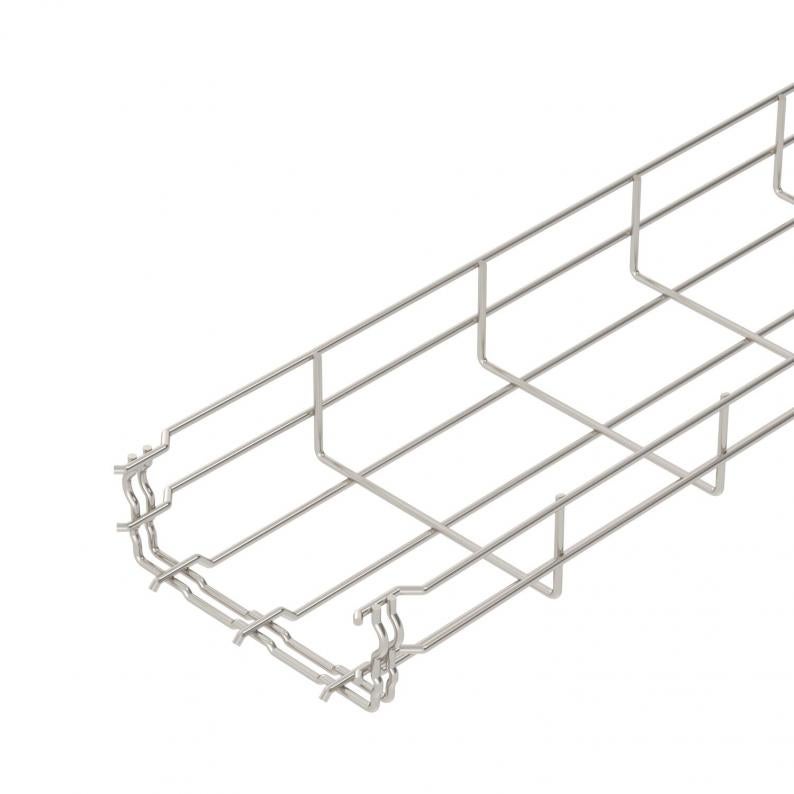

Lankahylly GR-Magic® 55 A2
Type GRM 55 150 A2
Item no. 6001074
EAN 4012196101351
Item no. / Type / E-No.
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Smallest selling unit: 3 m
3m
m
Description
Lankahylly pikajatkolla sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm (poikkeuksena GRM 55/50 = 20 x 100 mm).
Technical data

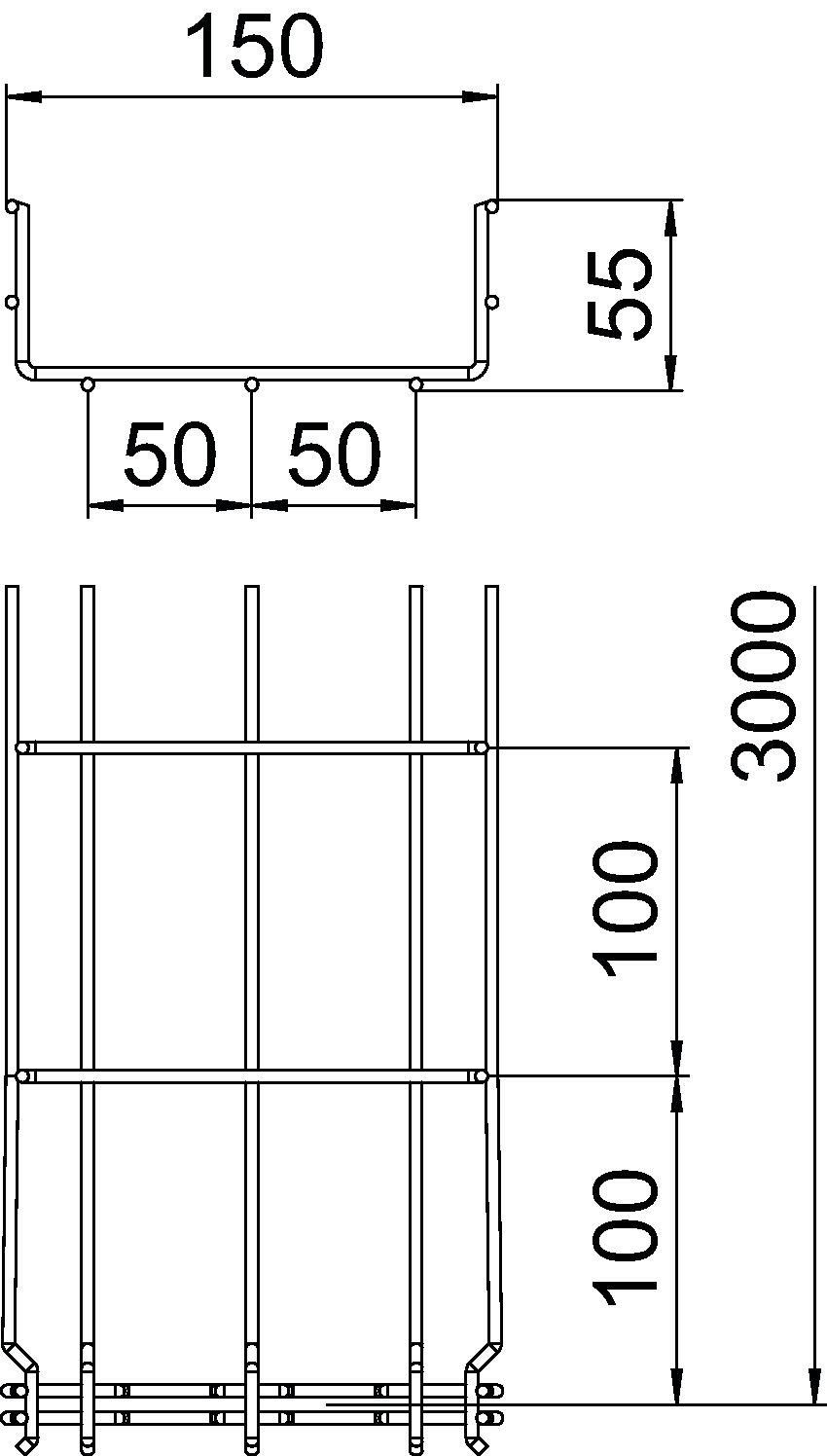

Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 150 mm |
| Korkeus | 55 mm |
| Mitta B | 150 mm |
| Mitta H | 58 mm |
Tekniset tiedot
| Palonkestävyys | kyllä |
|---|---|
| Liittimen malli | integroitu jatkokappale |
| Hyötypoikkipinta | 63 cm² |
| Ruostumaton teräs, peitattu | kyllä |
| Hyötypoikkipinta | 6300 mm² |
| Integroitu väliseinä | ilman |
| Ruuviton liitin | kyllä |
| Profiilimuoto | U-muoto |
| ROHS-vaatimusten mukainen | kyllä |
| Langan halkaisija | 3,9 mm |
| Koko | 55x150x3000 |
| Pinta | kirkas, jälkikäsitelty |
| Materiaali | teräs, ruostumaton 1.4301 |
| Väri | ruostumaton teräs |
| Palosuojaus | Palonkestävät johtojärjestelmät, levy- ja tikashyllyt |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | GRM-sarja |
Kuormitukset
| Tukiväli 1,0 m | 0,35 kN/m |
|---|---|
| Tukiväli 1,5 m | 0,2 kN/m |
| Tukiväli 2,0 m | 0,1 kN/m |
| Tukiväli 2,5 m | 0,1 kN/m |
Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 4,3117 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 4,3117 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Asennustarvikkeet
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (10)
Ilmoitus (5)
Sertifikaatit (4)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (2)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Item no.
GRM 55 50 A2
3000
50
55
kyllä
16
3,9
6001070
GRM 55 100 A2
3000
100
55
kyllä
40
3,9
6001072
GRM 55 150 A2
3000
150
55
kyllä
63
3,9
6001074
GRM 55 200 A2
3000
200
55
kyllä
87
3,9
6001076
GRM 55 300 A2
3000
300
55
kyllä
129
4,8
6001078
GRM 55 400 A2
3000
400
55
kyllä
175
4,8
6001080
GRM 55 500 A2
3000
500
55
ei
220
4,8
6001082
GRM 55 600 A2
3000
600
55
ei
265
4,8
6001085
Pohjamitta
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
GRM 55 50 A2
Item no.
6001070
Pituus
3000
Pohjamitta
50
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
16
Langan halkaisija
3,9
GRM 55 100 A2
Item no.
6001072
Pituus
3000
Pohjamitta
100
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
40
Langan halkaisija
3,9
GRM 55 150 A2
Item no.
6001074
Pituus
3000
Pohjamitta
150
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
63
Langan halkaisija
3,9
GRM 55 200 A2
Item no.
6001076
Pituus
3000
Pohjamitta
200
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
87
Langan halkaisija
3,9
GRM 55 300 A2
Item no.
6001078
Pituus
3000
Pohjamitta
300
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
129
Langan halkaisija
4,8
GRM 55 400 A2
Item no.
6001080
Pituus
3000
Pohjamitta
400
Korkeus
55
Palonkestävyys
kyllä
Hyötypoikkipinta
175
Langan halkaisija
4,8
GRM 55 500 A2
Item no.
6001082
Pituus
3000
Pohjamitta
500
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
220
Langan halkaisija
4,8
GRM 55 600 A2
Item no.
6001085
Pituus
3000
Pohjamitta
600
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
265
Langan halkaisija
4,8
