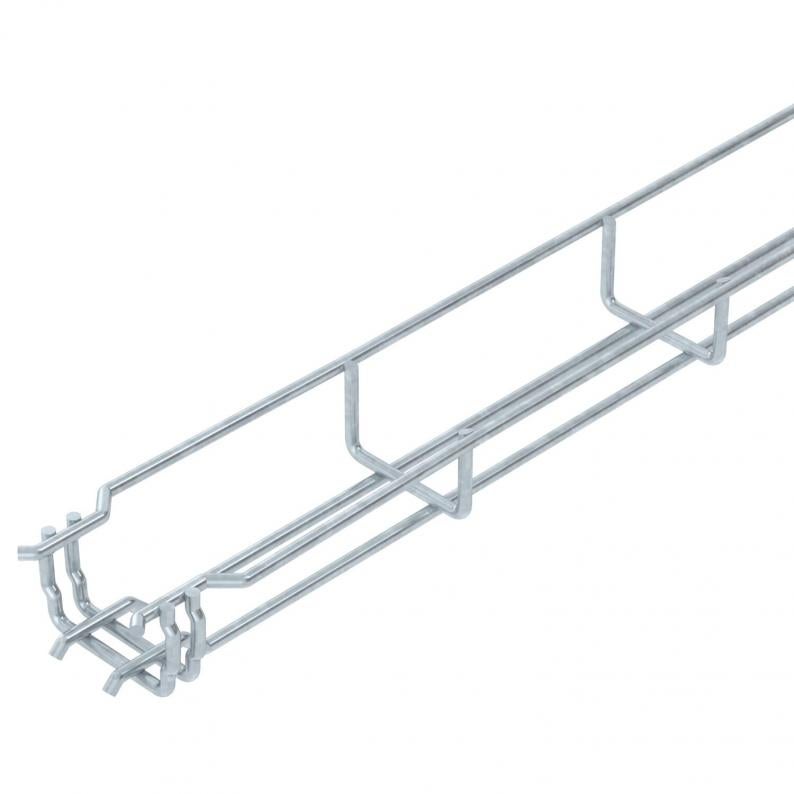

Lankahylly GR-Magic® 35 FT
Type GRM 35 50 FT
|Item no. 6000069
|EAN 4012195624820
Item no. / Type / E-No.
Pituus
Pohjamitta
Korkeus
Hyötypoikkipinta
Langan halkaisija
Smallest selling unit: 3 m
3m
m
Description
Lankahylly jatkopäällä sivumitalla 35 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla ilman lisäosia. Hyllyn silmäkoko on 50 x 100 mm (poikkeuksena GRM 55/50 = 20 x 100 mm).
Technical data
Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 50 mm |
| Korkeus | 35 mm |
| Mitta B | 52 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 9,4 cm² |
| Ruostumaton teräs, peitattu | ei |
| Hyötypoikkipinta | 1750 mm² |
| Integroitu väliseinä | ilman |
| Ruuviton liitin | kyllä |
| Profiilimuoto | U-muoto |
| ROHS-vaatimusten mukainen | kyllä |
| Langan halkaisija | 3,9 mm |
| Koko | 35x50x3000 |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | GRM-sarja |
Kuormitukset
| Tukiväli 1,0 m | 0,25 kN/m |
|---|---|
| Tukiväli 1,5 m | 0,11 kN/m |
| Tukiväli 2,0 m | 0,1 kN/m |
Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 1,0255 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 1,0255 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Asennustarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (8)
Ilmoitus (5)
Sertifikaatit (3)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Item no.
GRM 35 50 FT
3000
50
35
ei
9,4
3,9
6000069
GRM 35 100 FT
3000
100
35
ei
23
3,9
6000071
GRM 35 150 FT
3000
150
35
ei
36,6
3,9
6000072
GRM 35 200 FT
3000
200
35
ei
50,1
3,9
6000073
GRM 35 300 FT
3000
300
35
ei
71,3
4,8
6000075
Pohjamitta
Hyötypoikkipinta
Langan halkaisija
GRM 35 50 FT
Item no.
6000069
Pituus
3000
Pohjamitta
50
Korkeus
35
Palonkestävyys
ei
Hyötypoikkipinta
9,4
Langan halkaisija
3,9
GRM 35 100 FT
Item no.
6000071
Pituus
3000
Pohjamitta
100
Korkeus
35
Palonkestävyys
ei
Hyötypoikkipinta
23
Langan halkaisija
3,9
GRM 35 150 FT
Item no.
6000072
Pituus
3000
Pohjamitta
150
Korkeus
35
Palonkestävyys
ei
Hyötypoikkipinta
36,6
Langan halkaisija
3,9
GRM 35 200 FT
Item no.
6000073
Pituus
3000
Pohjamitta
200
Korkeus
35
Palonkestävyys
ei
Hyötypoikkipinta
50,1
Langan halkaisija
3,9
GRM 35 300 FT
Item no.
6000075
Pituus
3000
Pohjamitta
300
Korkeus
35
Palonkestävyys
ei
Hyötypoikkipinta
71,3
Langan halkaisija
4,8
