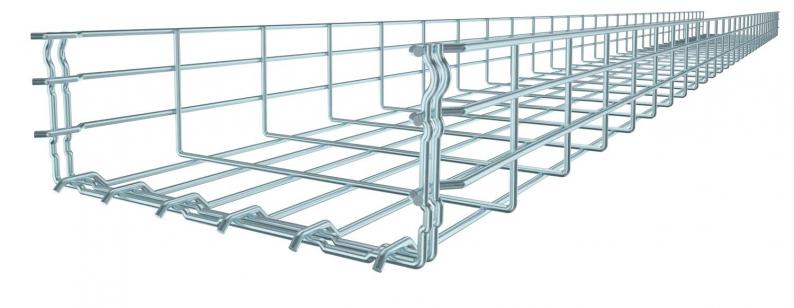

Lankahylly GR-Magic® 105 G
Type GRM 105 100 G
|Item no. 6002402
|EAN 4012196020270
Item no. / Type
Pituus
Pohjamitta
Korkeus
Hyötypoikkipinta
Langan halkaisija
Smallest selling unit: 3 m
3m
m
Description
Lankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm.
Technical data
Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 100 mm |
| Korkeus | 105 mm |
| Mitta B | 100 mm |
| Mitta H | 108 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 82 cm² |
| Ruostumaton teräs, peitattu | ei |
| Hyötypoikkipinta | 8200 mm² |
| Integroitu väliseinä | ilman |
| Ruuviton liitin | kyllä |
| Profiilimuoto | U-muoto |
| ROHS-vaatimusten mukainen | kyllä |
| Langan halkaisija | 3,9 mm |
| Koko | 105x100x3000 |
| Pinta | galvaanisesti sinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | GRM-sarja |
Kuormitukset
| Tukiväli 1,0 m | 0,8 kN/m |
|---|---|
| Tukiväli 1,5 m | 0,55 kN/m |
| Tukiväli 2,0 m | 0,37 kN/m |
| Tukiväli 2,5 m | 0,27 kN/m |
| Tukiväli 3,0 m | 0,25 kN/m |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 1,8532 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 1,8532 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Asennustarvikkeet
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (6)
Ilmoitus (5)
Sertifikaatit (3)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Item no.
GRM 105 100 G
3000
100
105
ei
82
3,9
6002402
GRM 105 150 G
3000
150
105
ei
130
3,9
6002404
GRM 105 200 G
3000
200
105
ei
175
4,8
6002406
GRM 105 300 G
3000
300
105
ei
268
4,8
6002408
GRM 105 400 G
3000
400
105
ei
363
4,8
6002410
GRM 105 500 G
3000
500
105
ei
459
4,8
6002415
GRM 105 600 G
3000
600
105
ei
554
4,8
6002417
Pohjamitta
Hyötypoikkipinta
Langan halkaisija
GRM 105 100 G
Item no.
6002402
Pituus
3000
Pohjamitta
100
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
82
Langan halkaisija
3,9
GRM 105 150 G
Item no.
6002404
Pituus
3000
Pohjamitta
150
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
130
Langan halkaisija
3,9
GRM 105 200 G
Item no.
6002406
Pituus
3000
Pohjamitta
200
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
175
Langan halkaisija
4,8
GRM 105 300 G
Item no.
6002408
Pituus
3000
Pohjamitta
300
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
268
Langan halkaisija
4,8
GRM 105 400 G
Item no.
6002410
Pituus
3000
Pohjamitta
400
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
363
Langan halkaisija
4,8
GRM 105 500 G
Item no.
6002415
Pituus
3000
Pohjamitta
500
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
459
Langan halkaisija
4,8
GRM 105 600 G
Item no.
6002417
Pituus
3000
Pohjamitta
600
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
554
Langan halkaisija
4,8
