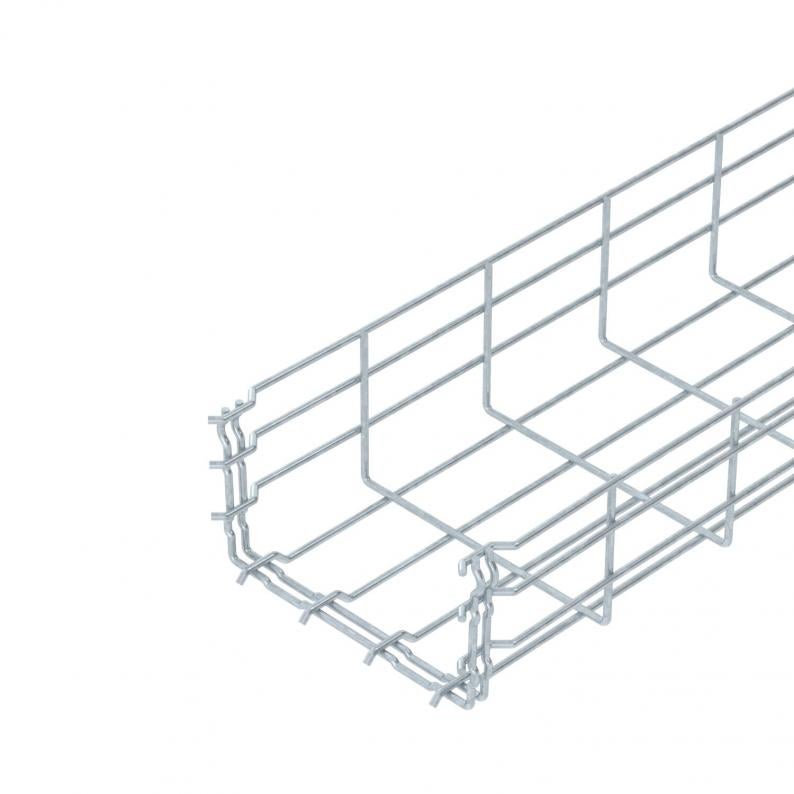

Lankahylly GR-Magic® 105 FT
Type GRM 105 200 FT
Item no. 6002435
EAN 4012196021475
Item no. / Type
Pituus
Pohjamitta
Korkeus
Hyötypoikkipinta
Langan halkaisija
Smallest selling unit: 3 m
3m
m
Description
Lankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Verkon silmäkoko on 50 x 100 mm.
Technical data

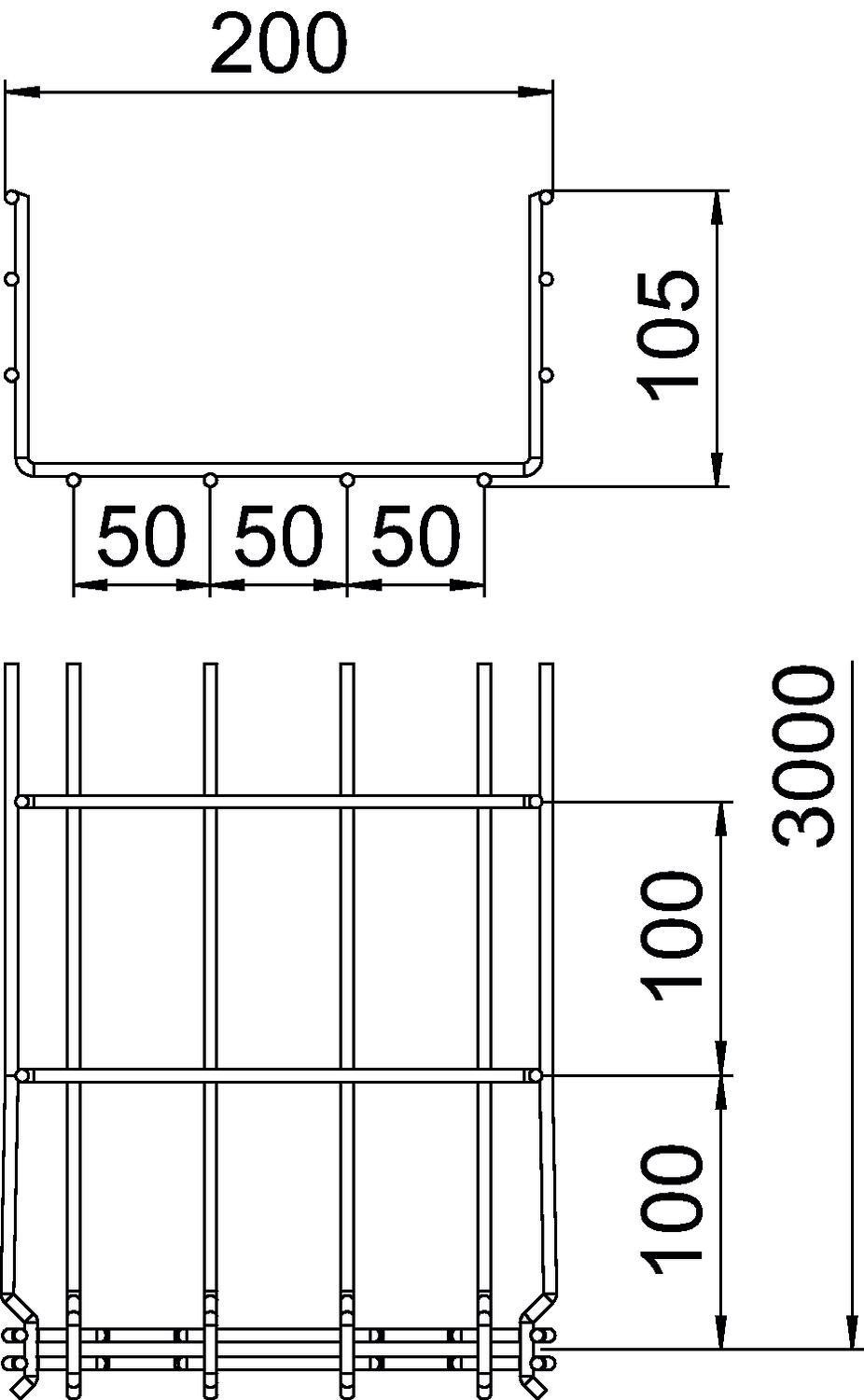

Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 200 mm |
| Korkeus | 105 mm |
| Mitta B | 200 mm |
| Mitta H | 108 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 175 cm² |
| Ruostumaton teräs, peitattu | ei |
| Hyötypoikkipinta | 17500 mm² |
| Integroitu väliseinä | ilman |
| Ruuviton liitin | kyllä |
| Profiilimuoto | U-muoto |
| ROHS-vaatimusten mukainen | kyllä |
| Langan halkaisija | 4,8 mm |
| Koko | 105x200x3000 |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | GRM-sarja |
Kuormitukset
| Tukiväli 1,0 m | 1 kN/m |
|---|---|
| Tukiväli 1,5 m | 0,7 kN/m |
| Tukiväli 2,0 m | 0,4 kN/m |
| Tukiväli 2,5 m | 0,25 kN/m |
| Tukiväli 3,0 m | 0,25 kN/m |
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitettavuus kN/m (ilman henkilökuormaa)
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 4,1707 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 4,1707 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Asennustarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (7)
Ilmoitus (4)
Sertifikaatit (5)
Ohjeet ja neuvot (4)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Item no.
GRM 105 200 FT
3000
200
105
ei
175
4,8
6002435
GRM 105 300 FT
3000
300
105
ei
268
4,8
6002437
GRM 105 400 FT
3000
400
105
ei
363
4,8
6002439
GRM 105 500 FT
3000
500
105
ei
459
4,8
6002443
GRM 105 600 FT
3000
600
105
ei
554
4,8
6002445
Pohjamitta
Hyötypoikkipinta
GRM 105 200 FT
Item no.
6002435
Pituus
3000
Pohjamitta
200
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
175
Langan halkaisija
4,8
GRM 105 300 FT
Item no.
6002437
Pituus
3000
Pohjamitta
300
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
268
Langan halkaisija
4,8
GRM 105 400 FT
Item no.
6002439
Pituus
3000
Pohjamitta
400
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
363
Langan halkaisija
4,8
GRM 105 500 FT
Item no.
6002443
Pituus
3000
Pohjamitta
500
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
459
Langan halkaisija
4,8
GRM 105 600 FT
Item no.
6002445
Pituus
3000
Pohjamitta
600
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
554
Langan halkaisija
4,8
